Geberit Pluvia Podciśnieniowy system odwadniania dachu
Mniej rur - większa wydajność
Geberit Pluvia oferuje wysokowydajny system odwadniania dużych i kompleksowych dachów. Podciśnieniowy system odwadniania dachu zapewnia wydajne i niezawodne działanie nawet podczas intensywnych opadów deszczu.
W przeciwieństwie do konwencjonalnych systemów odwadniania dachów, Geberit Pluvia wymaga znacznie mniej materiałów i przestrzeni. Pozwala to na bardziej efektywne wykorzystanie dostępnej przestrzeni na etapie projektowania.
Geberit Pluvia doskonale sprawdza się na całym świecie od dekad i nadaje się do niemal każdego kształtu dachu.
Geberit zapewnia również doradztwo i wsparcie w zakresie projektowania.
Geberit Pluvia Kompendium wiedzy
Dobór instalacji
Dlaczego warto wybrać Geberit Pluvia?
Elastyczne opcje projektowania
Geberit Pluvia może być stosowany do różnych kształtów dachów.
Oszczędność materiału
Wysoka wydajność przy mniejszych średnicach rur, mniejszej liczbie wpustów dachowych i mniejszej liczbie pionów.
Efektywne wykorzystanie przestrzeni
Ponieważ rury są instalowane bezspadkowo, Geberit Pluvia nie powoduje utraty przestrzeni użytkowej.
Niskie koszty utrzymania
Dzięki dużej prędkości przepływu w wypełnionych rurach powstaje podciśnienie, które umożliwia samooczyszczanie się systemu.
Krótki przewodnik po podciśnieniowym systemie odwodnienia dachu
System Geberit Pluvia został zaprojektowany w taki sposób, aby rury szybko i całkowicie wypełniały się wodą podczas intensywnych opadów deszczu. Powoduje to powstanie zamkniętej, szybko płynącej kolumny wody, która aktywnie odprowadza wodę deszczową z dachu.
Wydajność podciśnieniowego systemu odwadniania dachu jest bardzo wysoka. Geberit Pluvia wymaga mniejszej liczby wpustów dachowych, mniejszych średnic rur i mniejszej liczby pionów w porównaniu z konwencjonalnymi systemami odwadniania dachów. Geberit Pluvia może obsłużyć dwukrotnie większą ilość odprowadzanej wody deszczowej przy zaledwie połowie średnicy rury. Daje to inżynierom sanitarnym i architektom większą swobodę projektowania. Rury ze spadkiem nie są już potrzebne.
Geberit Pluvia ogranicza również prace budowlane i wymaga mniejszej liczby połączeń z systemem kanalizacyjnym. Dodatkową korzyścią jest to, że wysoka prędkość przepływu pomaga utrzymać rury w czystości, co skutkuje znacznie niższymi wymaganiami w zakresie konserwacji i serwisowania.
Elementy Geberit Pluvia
Od dachu po podziemne połączenie rurowe - idealnie dopasowane elementy zapewniają w pełni funkcjonalny system. Przemyślane szczegóły konstrukcyjne i niezmiennie wysoka jakość materiałów zapewniają trwałość, bezpieczeństwo i niezawodne działanie.

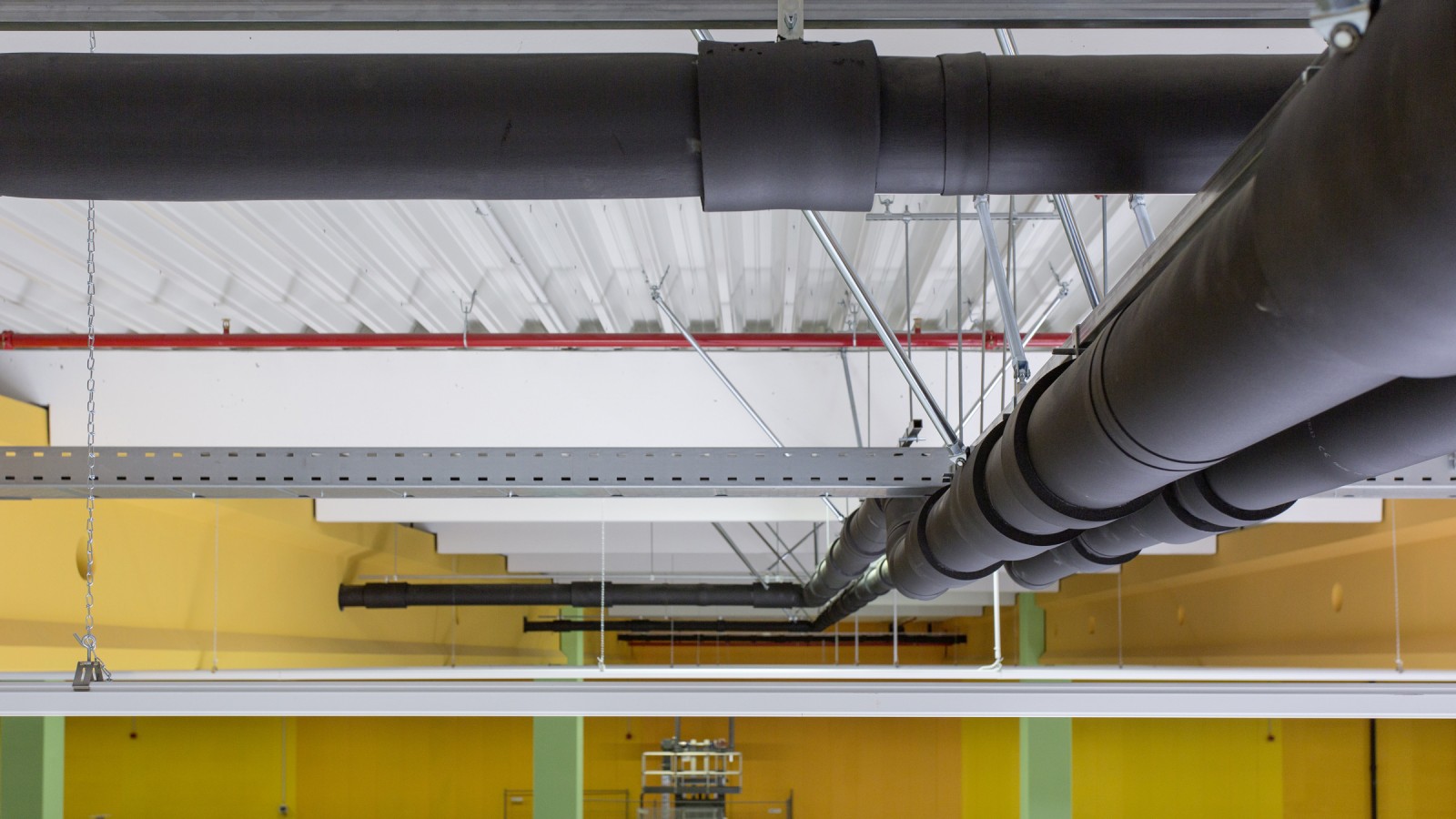

System rurowy Geberit PE
Wpusty dachowe Geberit Pluvia są podłączane do układu rur za pomocą systemu Geberit PE. Kolektory są układane pod dachem bez spadku.
Sprawdzony system rur Geberit PE jest znany z wysokiej odporności na naprężenia. Jednolite połączenia zgrzewane systemu rurowego Geberit PE pozwalają na przenoszenie wysokich ciśnień występujących w systemach odwadniania dachów, takich jak Geberit Pluvia.
Geberit oferuje opatentowany system mocowania do profesjonalnego montażu rur.
Wpusty dachowe Geberit Pluvia
Dzięki modułowej konstrukcji i szerokiej ofercie wariantów wpustów dachowych Geberit Pluvia, system nadaje się do niemal każdej sytuacji montażowej na dużych budynkach i dachach.
Niezbędne akcesoria są dostępne do praktycznie wszystkich zastosowań, dzięki czemu system jest bardzo elastyczny.
Korzyści:
- Niezawodne uszczelnienie dzięki uszczelce kołnierzowej Geberit EPDM
- Każdy wpust dachowy jest indywidualnie testowany pod względem szczelności w fabryce
- Element funkcyjny zapobiega zasysaniu powietrza
- Obrotowy rygiel blokujący ułatwia montaż

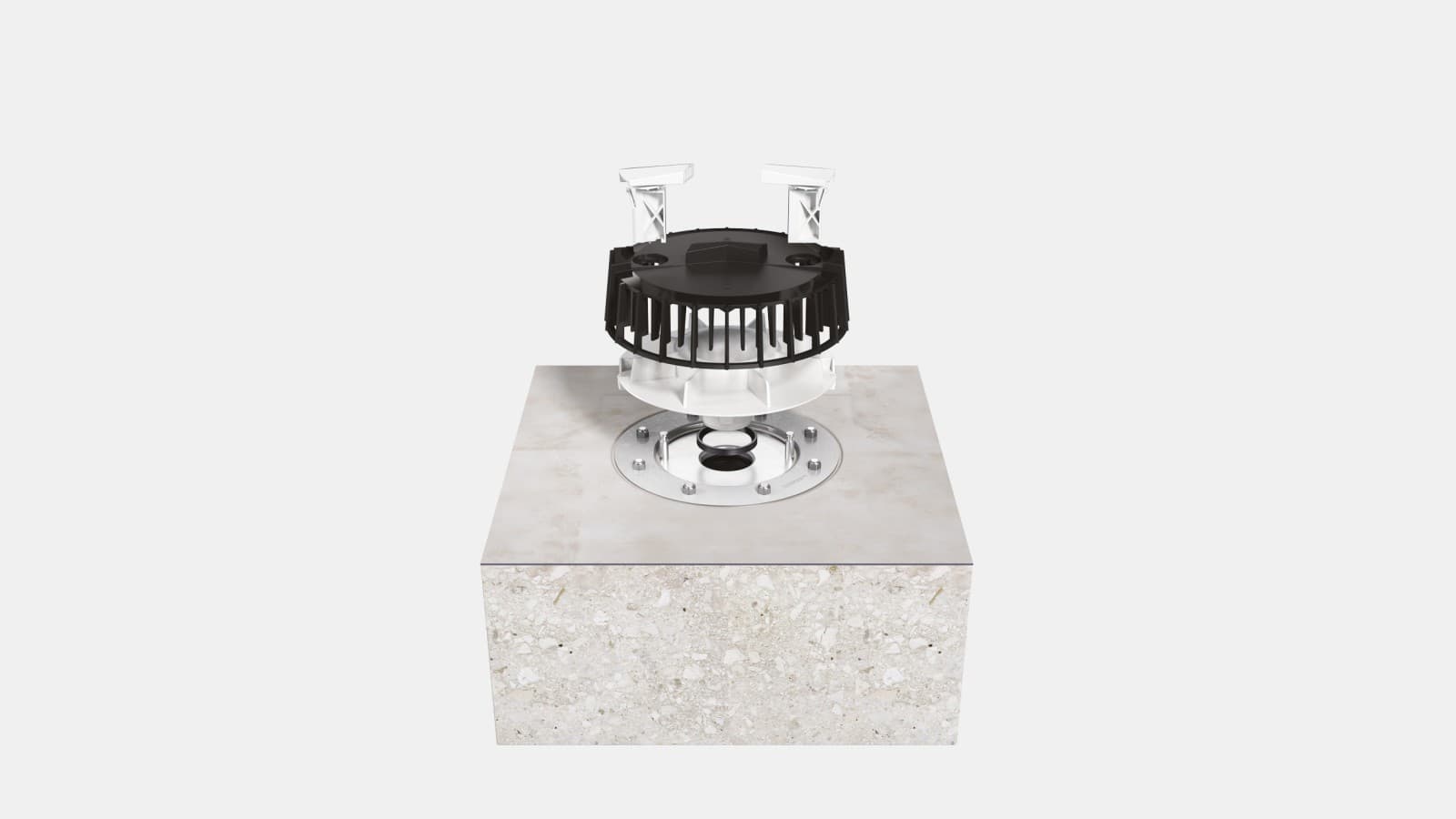

System odwodnienia awaryjnego Geberit Pluvia: wpusty dachowe Geberit Pluvia można łatwo przekształcić do użytku w systemie odwodnienia awaryjnego.
Odkryj pełen asortyment wpustów dachowych Geberit Pluvia (825 KB)

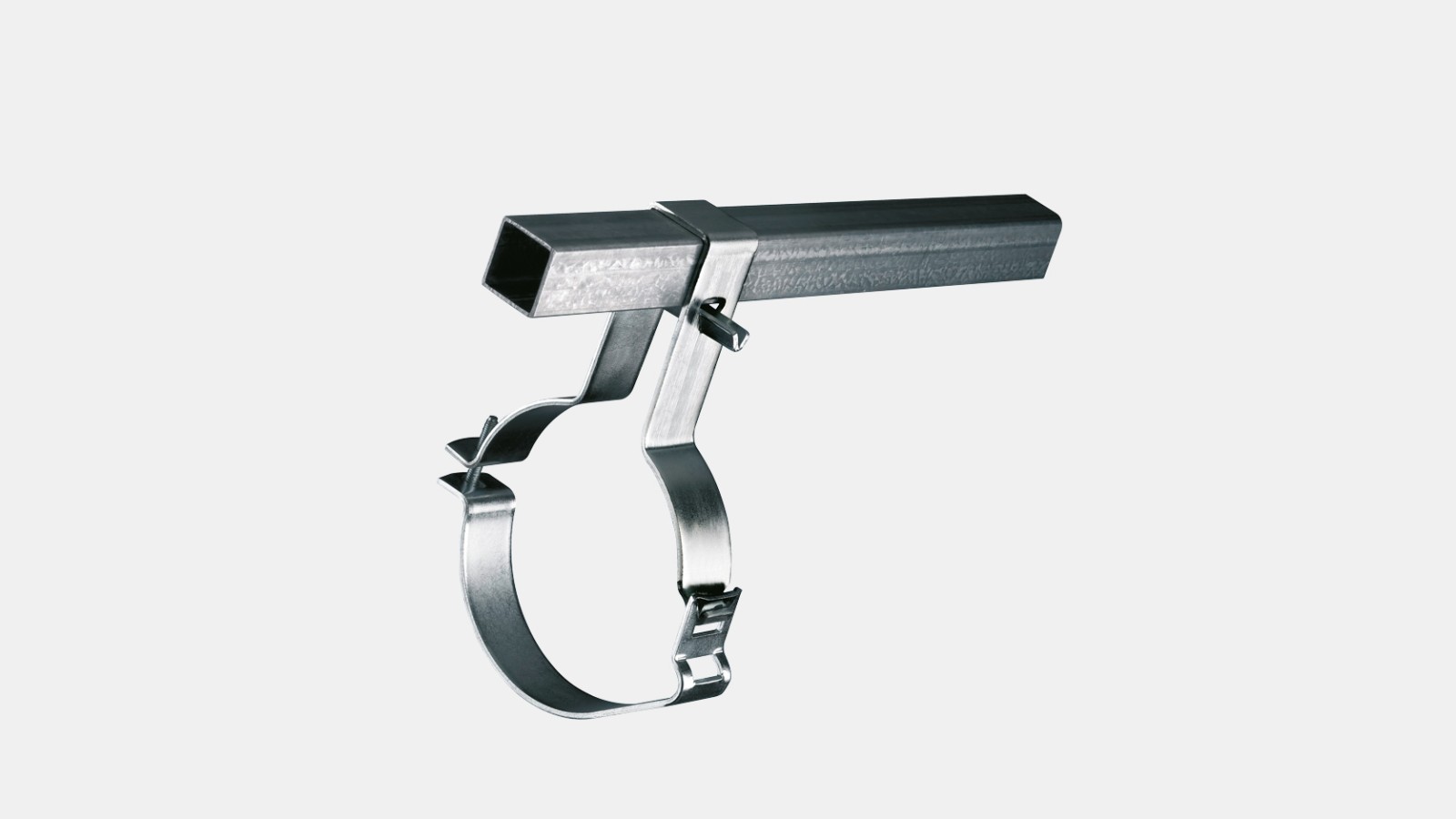

System mocowania Geberit Pluvia
Aby zwiększyć bezpieczeństwo i stabilność poziomych instalacji rurowych, dostępny jest dedykowany system mocowania. Zapobiega on przenoszeniu na konstrukcję budynku obciążeń spowodowanych rozszerzaniem termicznym rur. System mocowania wymaga jedynie minimalnej ingerencji w konstrukcję budynku, dzięki czemu idealnie nadaje się również do stosowania na lekkich dachach.
Korzyści:
- Punkty mocowania do konstrukcji budynku wymagane jedynie co 2,5 metra

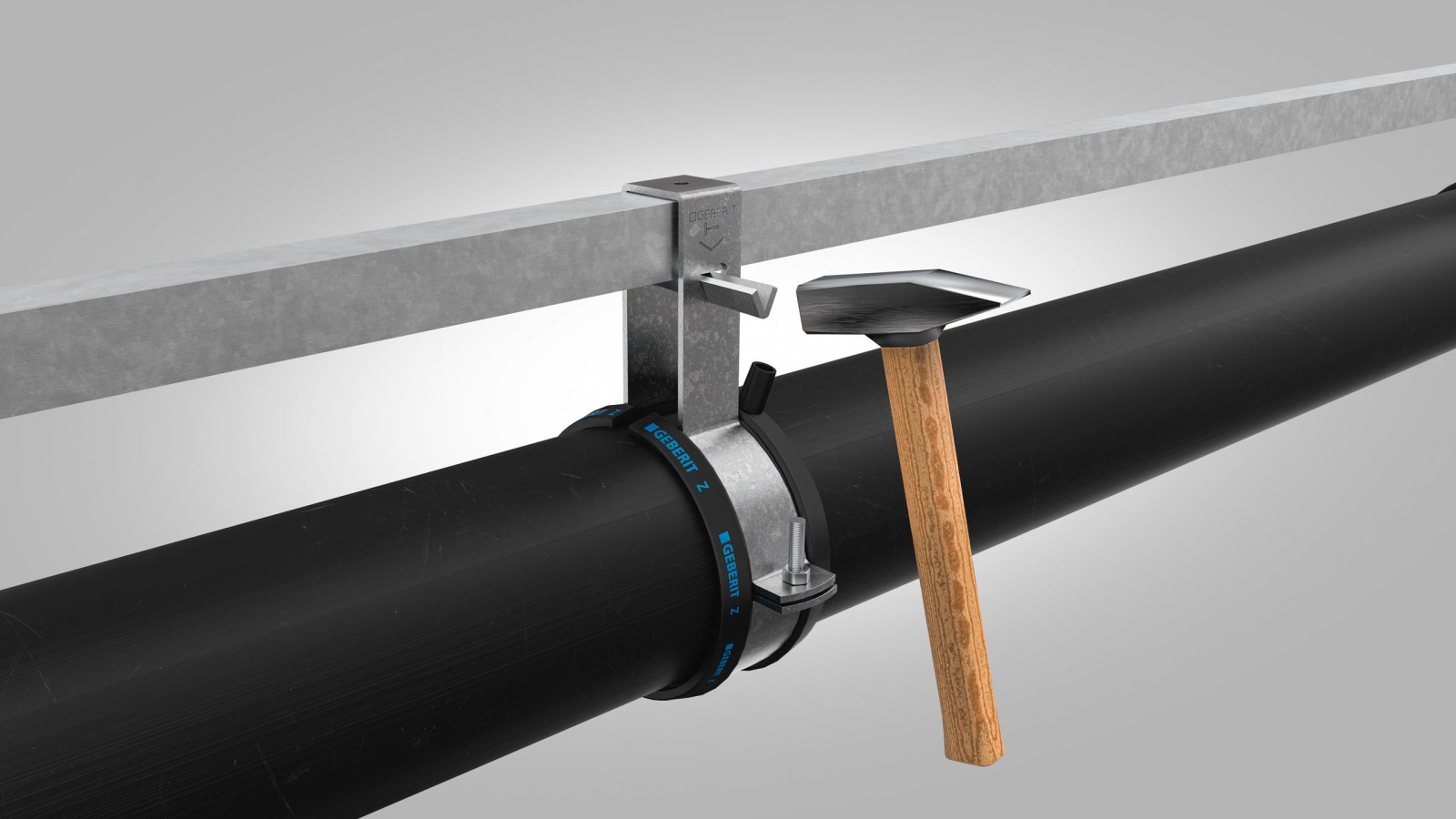

- Łatwy montaż za pomocą młotka dzięki uniwersalnym klinom montażowym

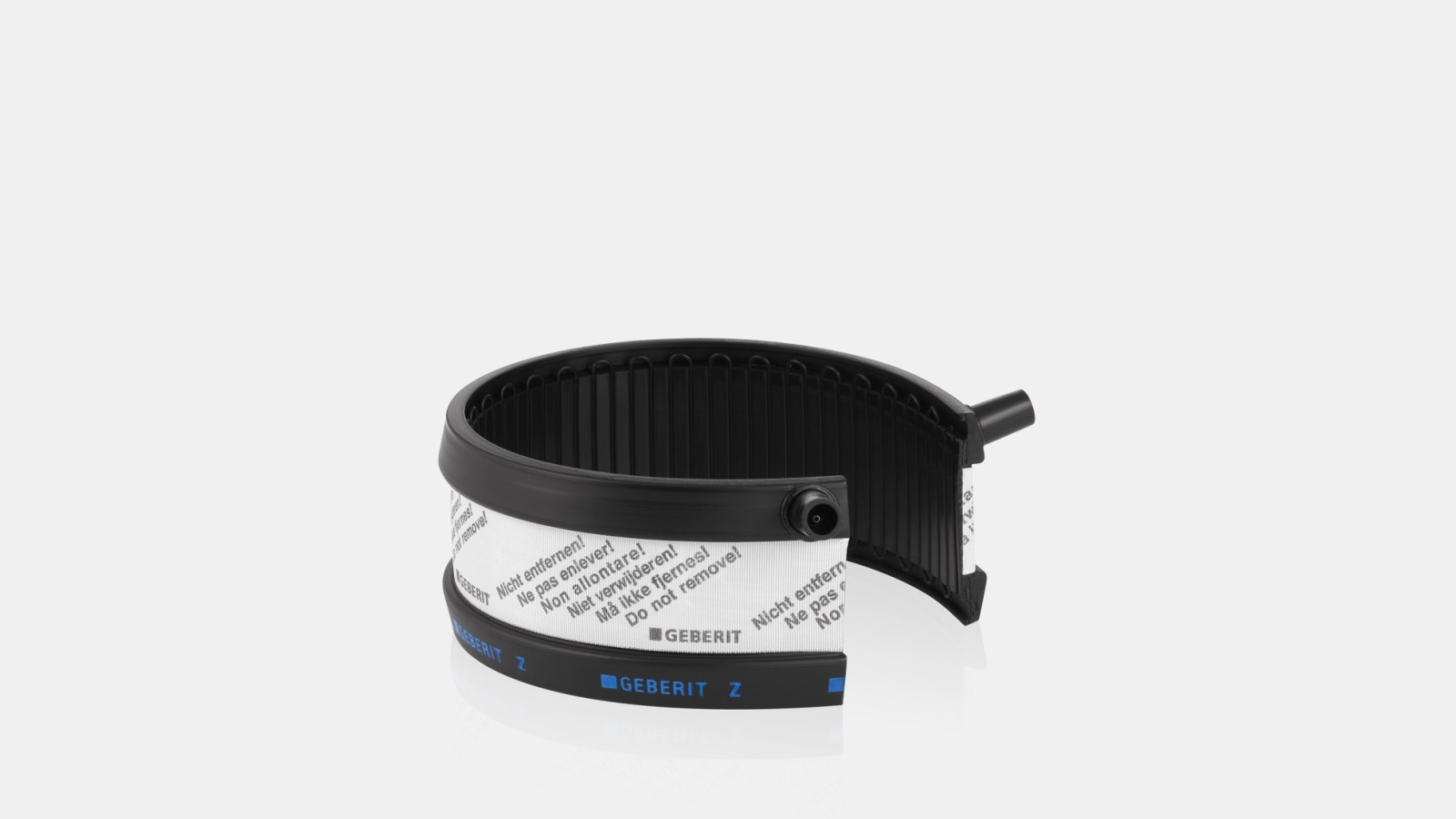

- Zamocowanie za pomocą opaski elektrozgrzewalnej umożliwia późniejsze wyznaczenie punktów stałych
- Idealne rozwiązanie dla lekkich dachów, ponieważ na konstrukcję budynku oddziałują jedynie niewielkie siły.
Zestaw wzmocnienia bocznego Geberit Pluvia
Składający się z zaledwie kilku elementów zestaw podpór bocznych/wzdłużnych Geberit Pluvia zwiększa zarówno bezpieczeństwo, jak i stabilność.
Znacząco ogranicza wszelkie ruchy boczne lub kołysanie, które mogą wystąpić z powodu dużej prędkości przepływu odprowadzanej wody.
Zestaw wzmocnienia bocznego można również zamontować w systemach, które są już zainstalowane i działają.
Zalecany montaż
- d90–d125 od wysokości zawieszenia 60 cm
- d160–d315 od wysokości zawieszenia 30 cm
Projektowanie i instalacja Geberit Pluvia
Projektowanie
Planowanie systemu odwodnienia dachu to złożony proces, dlatego firma Geberit zapewnia wsparcie w zakresie projektowaniaw ramach każdego projektu.
Od fazy projektowania i przetargu po wdrożenie, klienci mogą polegać na wszechstronnej wiedzy Geberit.
Obliczenia hydrauliczne dla systemu Geberit Pluvia wykonuje dedykowany Zespół Obliczeniowy w Geberit. Dostępna jest również wtyczka Geberit BIM do programu Autodesk® Revit®.

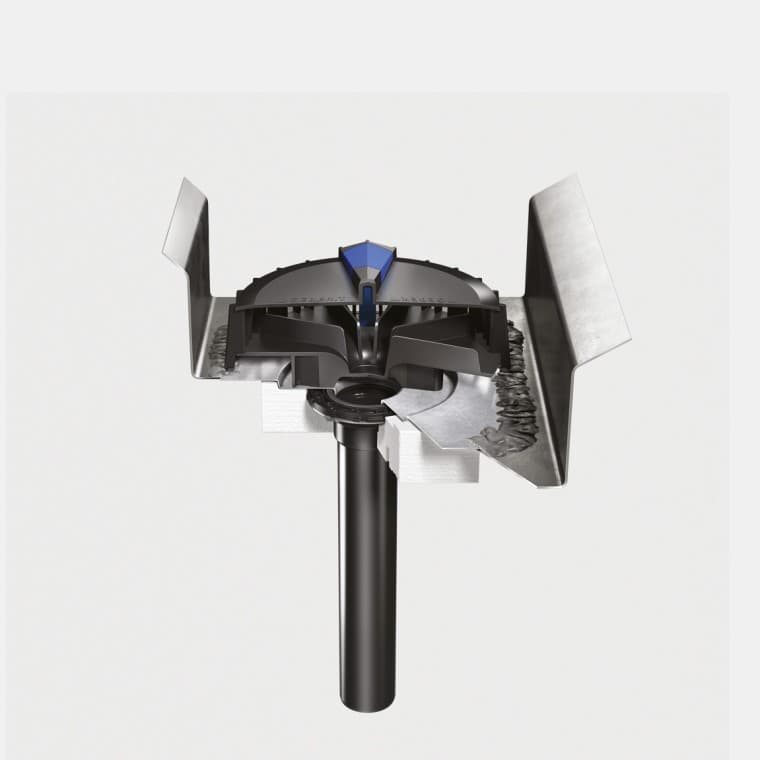

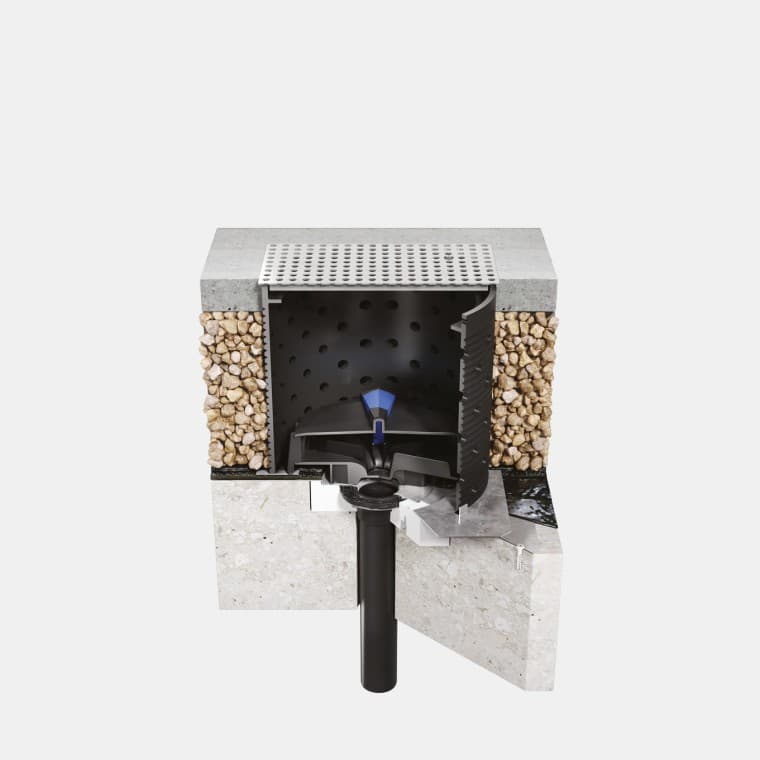

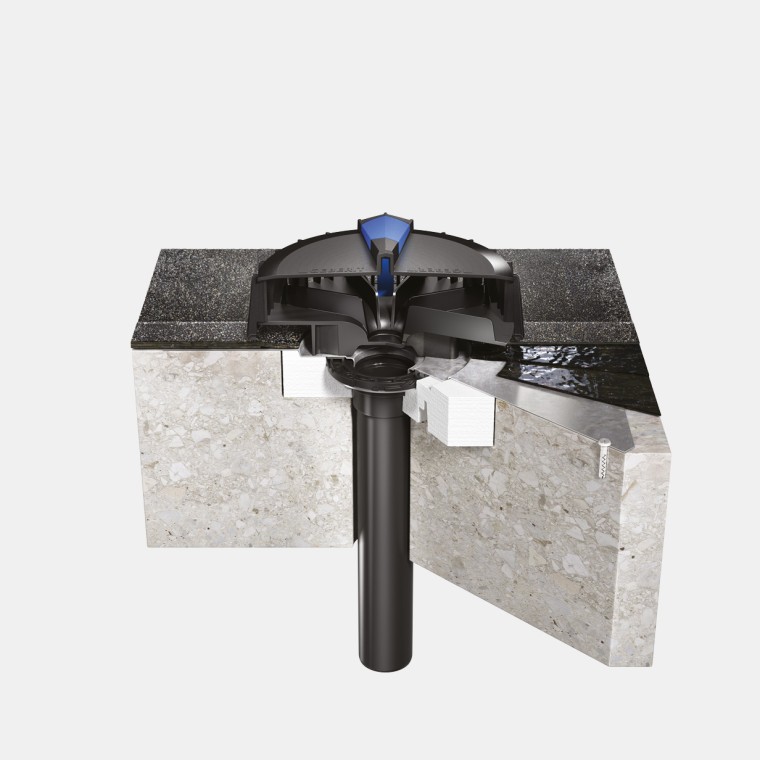

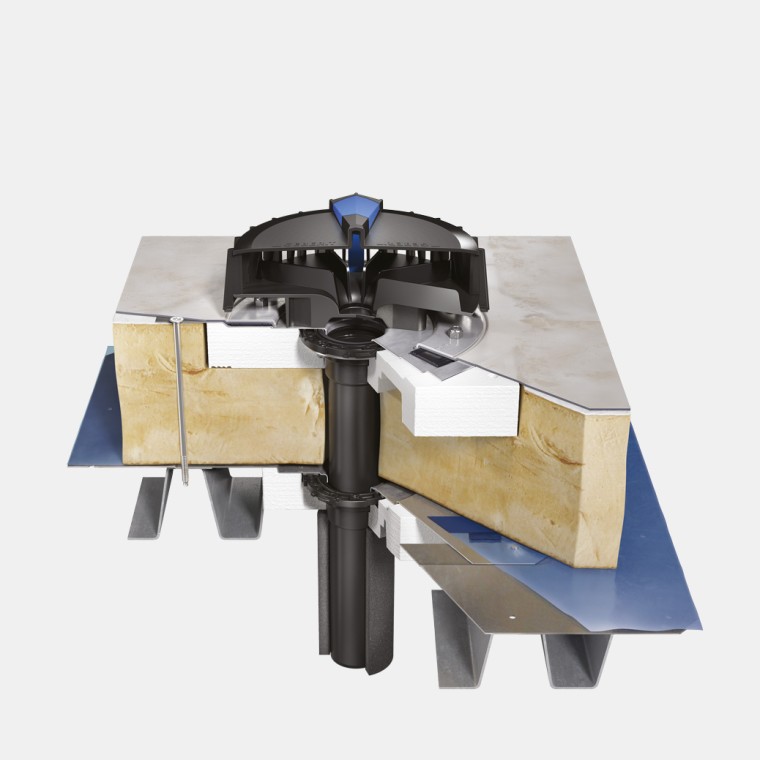

Krótki przewodnik po instalacji Przykłady wybranych scenariuszy konstrukcyjnych
Instalacja Geberit Pluvia różni się w zależności od sytuacji budowlanej i wymagań projektu.
Sprawdź poniższe filmy montażowe.

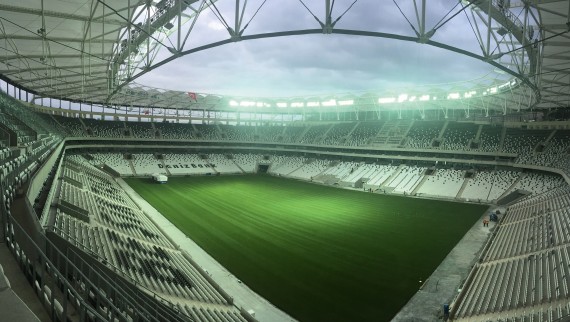

Obiekty referencyjne
Kiedy Pluvia ratuję piłkę nożną
System odwadniania dachów Geberit Pluvia jest instalowany na wielu stadionach piłkarskich na całym świecie.
Więcej informacji technicznych o Geberit Pluvia można znaleźć w katalogu online
Masz pytania? Chętnie pomożemy.
Nasi specjaliści służą pomocą projektantom, hydraulikom i innym profesjonalistom przy realizacji ich projektów. Chętnie doradzą, jak najlepiej sprostać bieżącym wyzwaniom dzięki naszym produktom.
W celu zapewnienia prawidłowej obsługi projektu, prosimy o wypełnienie formularza doboru instalacji GEBERIT Pluvia. Po wypełnieniu formularza odeślij go na adres mailowy Doradcy Techniczno-Handlowego z Twojego regionu. Lista kontaktów dostępna jest pod tym linkiem.
Odkryj podobne treści
Geberit PE
Geberit PE nadaje się do szerokiej gamy zastosowań odwadniających w budownictwie i przemyśle dzięki swoim właściwościom odporności na wstrząsy i substancje chemiczne.
Zawór energooszczędny Geberit
Zawór energooszczędny Geberit zapobiega stałej utracie ciepła przez otwarty przewód wentylacyjny, nie ograniczając jego funkcjonalności.

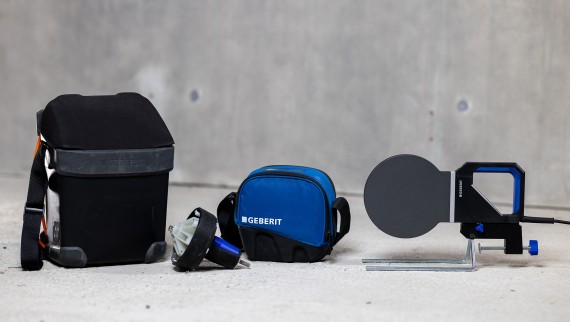

Narzędzia i akcesoria do systemów kanalizacyjnych
Geberit oferuje szeroką gamę narzędzi do zgrzewania i obróbki rur wraz z kompatybilnymi akcesoriami do systemów Geberit PE i Geberit Silent-db20.

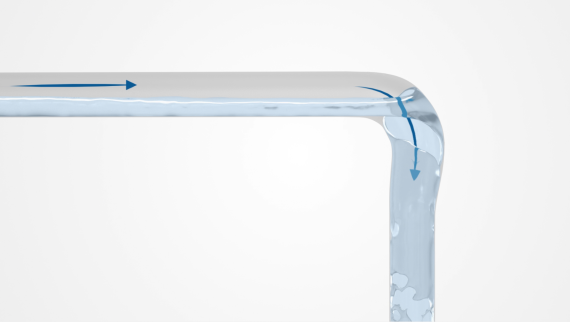

Hydraulika kanalizacyjna Geberit
