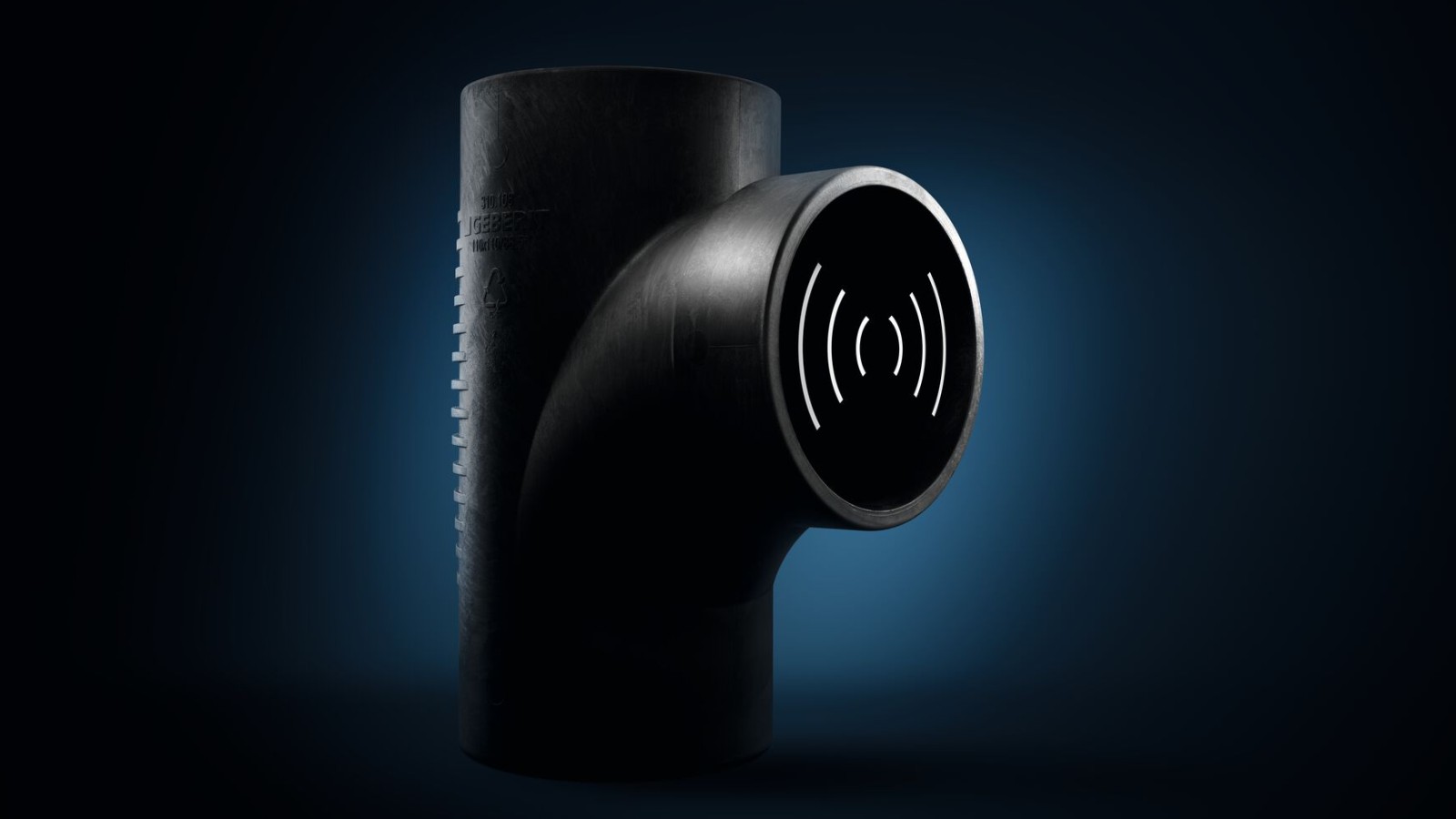

Geberit Silent-db20 System kanalizacyjny z wysoką ochroną akustyczną
Hałas powstały od odpływu ścieków może być uciążliwy, niezależnie, czy dotyczy to kompleksów miekszkalnych, hoteli czy sal konferencyjnych. W tym przypadku system kanalizacyjny Geberit Silent-db20 eliminuje ten problem.
Ten niskoszumowy system rurowy nadaje się zarówno do budowy pionów, jak i podejść kanalizacyjnych, zapewniając ciche i wydajne odprowadzanie ścieków w każdym budynku.
Co więcej, system jest idealny również do prefabrykacji.
Dlaczego warto wybrać Geberit Silent-db20?
System rurowy o wysokich parametrach akustycznych
Wysoka masa własna redukuje naturalne wibracje, jednocześnie tłumiąc dźwięk.
Szczelne połączenia
Geberit Silent-db20 można łączyć za pomocą zgrzewania doczołowego lub elektrooporowego.
Odpowiednie do prefabrykacji
Prefabrykacja poza placem budowy w celu efektywnej kosztowo i bezpiecznej budowy systemu.
Większa wydajność systemu i oszczędność miejsca
Zoptymalizowany hydraulicznie i niewymagający dodatkowej przestrzeni system z dwukrotnie większą wydajnością odprowadzania ścieków.
Główne zastosowania i obszary wykorzystania
Budynki o wysokich wymaganiach w zakresie ochrony akustycznej
Geberit Silent-db20 może być stosowany zarówno do pionów, jak i podejść kanalizacyjnych w różnego rodzaju budynkach o wysokich wymaganiach w zakresie ochrony akustycznej.

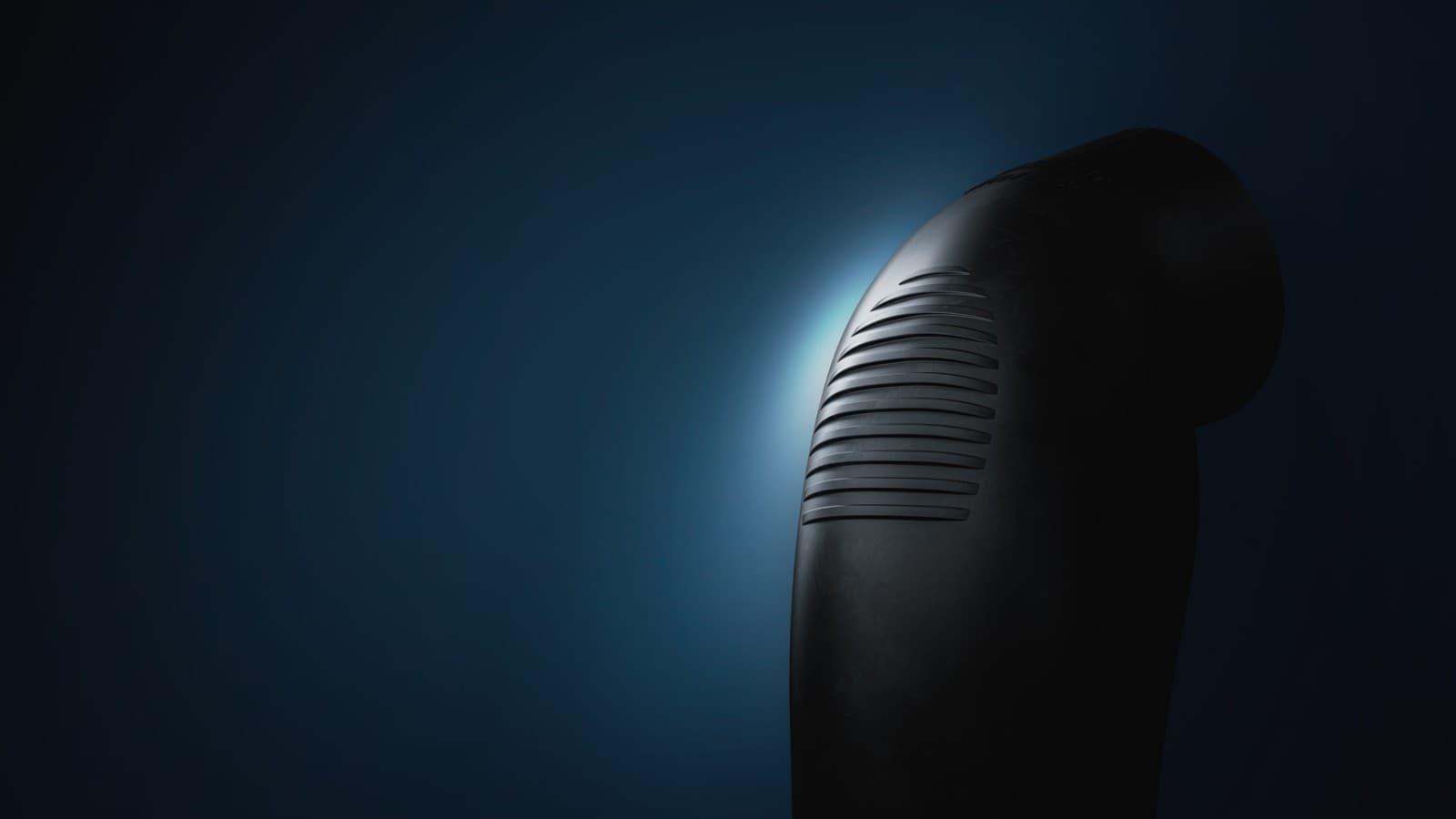

Projekty wysokich budynków z technologią SuperTube
Geberit Silent-db20 SuperTube to oszczędzający miejsce system kanalizacyjny dedykowany do projektów o wysokich wymaganiach w zakresie ochrony akustycznej.

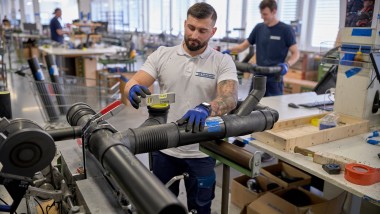

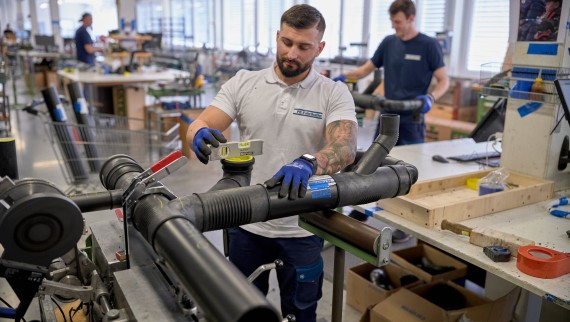

Prefabrykacja
W przypadku większych projektów budowlanych konstrukcje systemowe wykorzystujące Geberit Silent-db20 można łatwo prefabrykować w warsztacie, aby zaoszczędzić cenny czas na placu budowy.

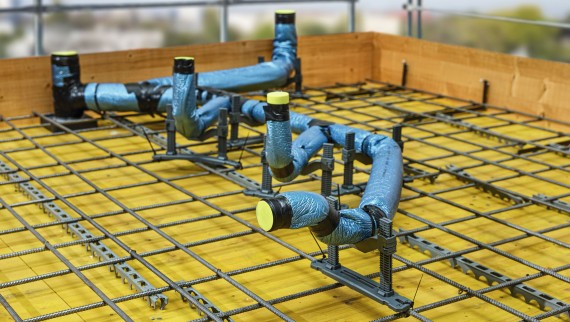

Układanie w warstwach betonu
Geberit Silent-db20 nadaje się do osadzania w stropach betonowych. To zastosowanie wymaga użycia połączeń zgrzewanych.
Projekty z wymogami ochrony przeciwpożarowej
Testy ogniowe przeprowadzono zgodnie z normą EN 1366-3 dla szerokiego zakresu różnych sytuacji instalacyjnych. W połączeniu z tuleją przeciwpożarową Geberit RS90 Plus EN, system kanalizacyjny Geberit Silent-db20 jest zatwierdzony do odporności ogniowej EI90 (ETA/ETB).
Zalety Geberit Silent-db20

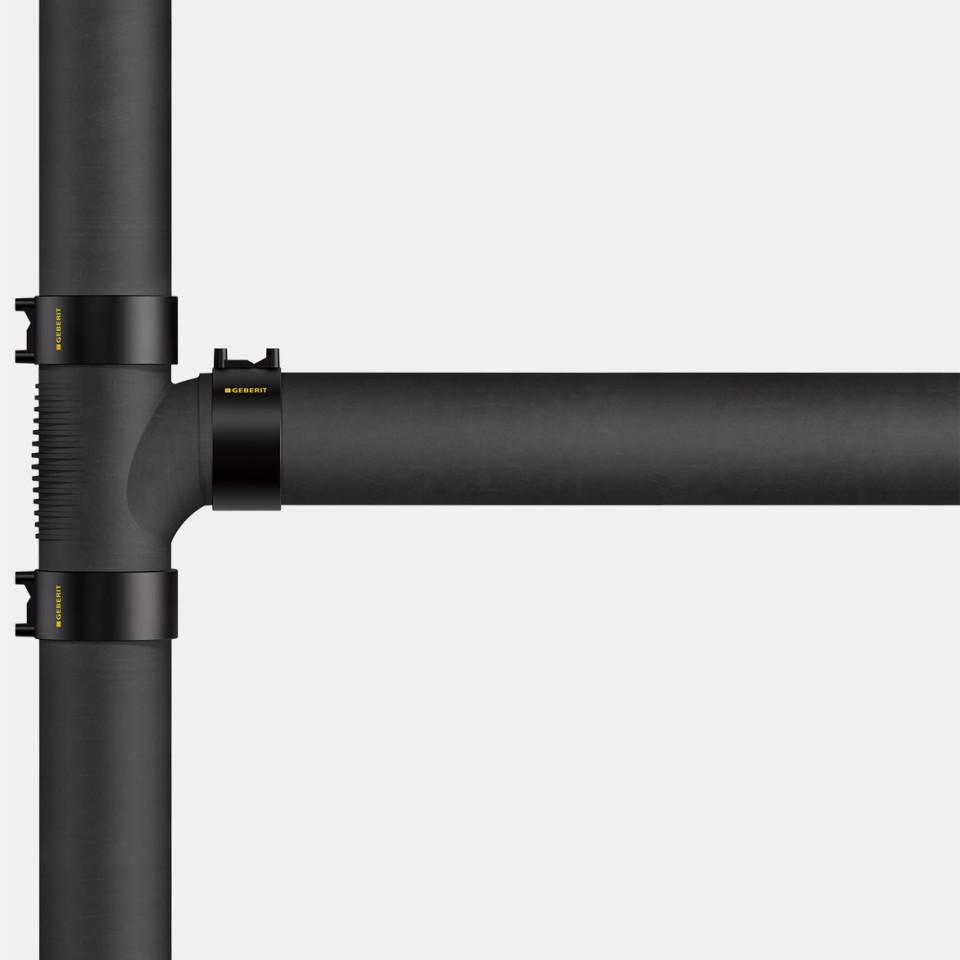

Wysoka masa własna rur i kształtek Geberit Silent-db20 sprawia, że ich naturalne wibracje są zredukowane, a wszelkie dźwięki są wyraźnie absorbowane.

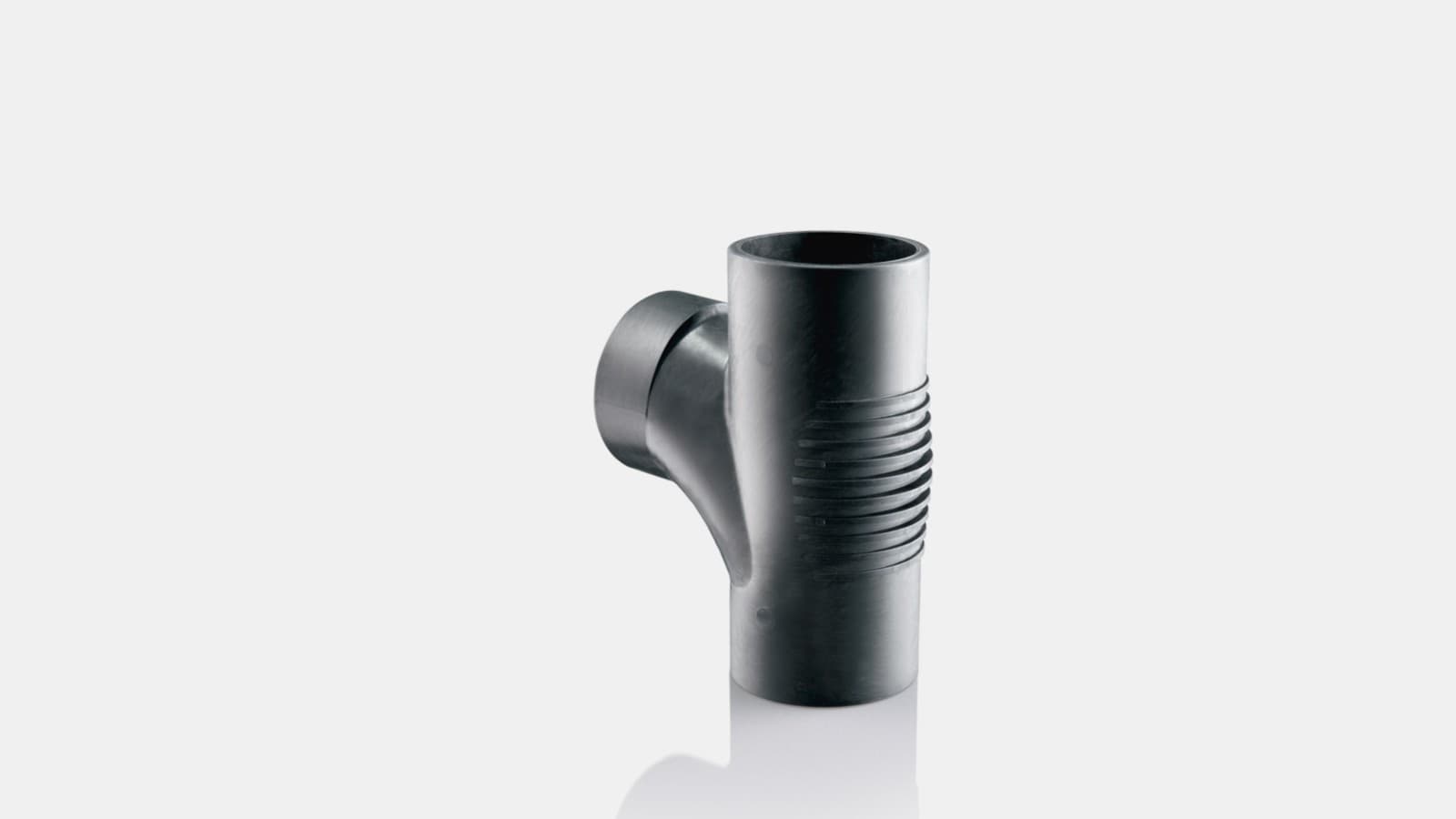

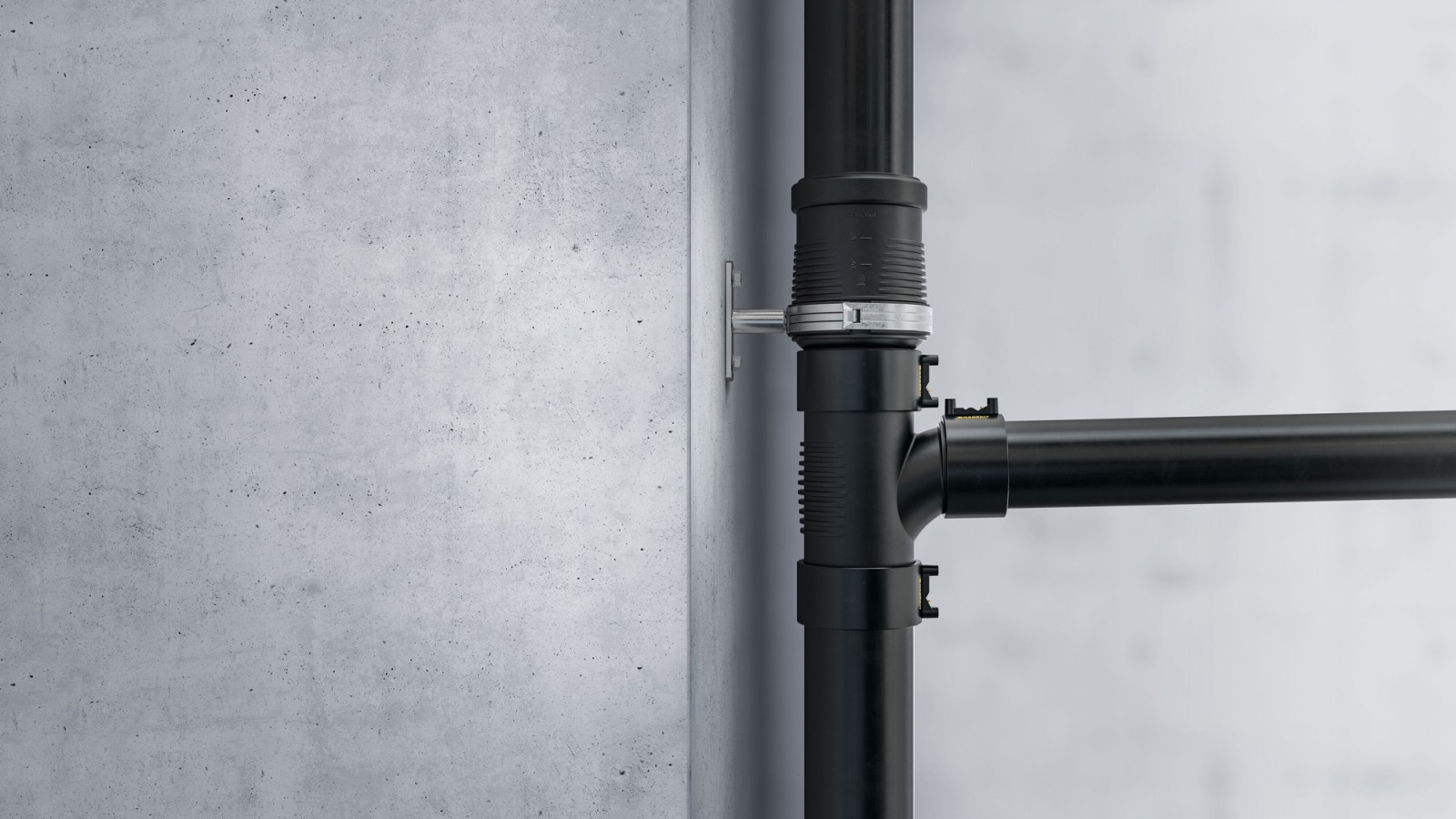

Specjalne żebra dźwiękochłonne w kształtkach Geberit Silent-db20 ograniczają powstawanie hałasu w miejscach uderzeń.
To sprawia, że Geberit Silent-db20 jest doskonałym wyborem dla pionów i podejść kanalizacyjnychw systemach odprowadzania ścieków w budynkach o wysokich wymaganiach akustycznych.
Raporty dotyczące ochrony akustycznej dla różnych scenariuszy konstrukcyjnych zostały przygotowane we współpracy z Instytutem Fizyki Budowlanej Fraunhofera (IBP). Są one również dostępne dla Geberit Silent-db20.

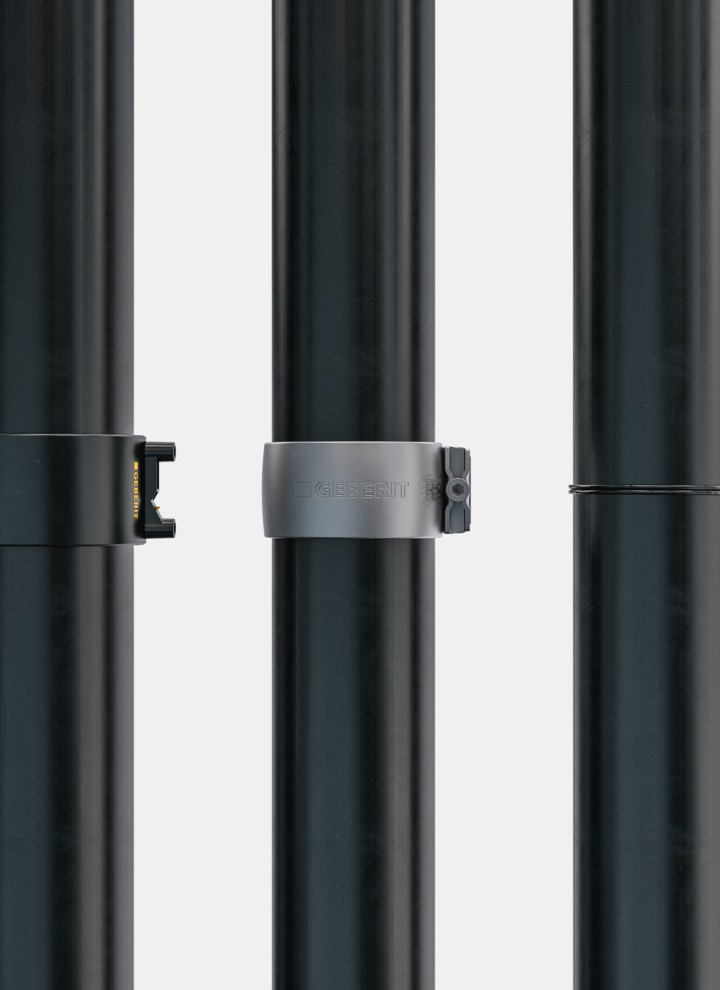

Technologie połączeń dla Geberit Silent-db20
Rury i kształtki Geberit Silent-db20 można bezpiecznie łączyć za pomocą trzech różnych metod - poprzez: zgrzewanie elektrooporowe, doczołowe lub z zastosowaniem opaski łączącej. Dostępny jest szereg narzędzi i akcesoriów Geberit zapewniających łatwą obróbkę.
Kielichy kompensacyjne z podwójnym kołnierzem i kielichy dwustronne kompensują wydłużenia termiczne rur i kształtek Geberit Silent-db20. Oznacza to możliwość pracy w wysokich amplitudach temperatur. Uszczelki wykonane z EPDM mają decydujący wpływ na trwałość systemu kanalizacyjnego.
Geberit Silent-db20 jest idealny do prefabrykacji, umożliwiając bardzo szybki i wstępny montaż, który nie jest uzależniony od postępów na budowie. To znacznie skraca czas instalacji na miejscu.
Geberit Silent-db20 to idealny system rurowy do zastosowania w warstwach betonu, pozwalający na większą swobodę w projektowaniu łazienek. Przy osadzaniu w betonie konieczne jest zastosowanie połączeń zgrzewanych.
Łatwy montaż pomimo przesunięcia osiowego Geberit Silent-db20 Offset
Piony kanalizacyjne nie zawsze biegną w jednej osi, a dzięki kształtce Geberit Silent-db20 piony te możemy prowadzić nawet do 10 cm odchylenia od osi. Dzięki temu można zaoszczędzić cenny czas oraz ilość materiałów wykorzystywanych podczas budowy, a dodatkowo skutkuje to lepszymi parametrami akustycznymi.
Zalety kształtki Geberit Silent-db20 Offset:
- montaż dla przesunięć osiowych do 10 cm
- znana, łatwa instalacja
- skrócony czas montażu w porównaniu z użyciem dwóch kolanek 45°
- Elastyczna regulacja za pomocą jednego produktu
- Lepsze parametry akustyczne w porównaniu z zastosowaniem dwóch kolanek 45°
Opis systemu Geberit Silent-db20
Wymiary
Dostępne wymiary rur
| Średnica nominalna (DN) | Wymiar d x s (mm) |
|---|---|
| 56 | 56 x 3.2 |
| 60 | 63 x 3.2 |
| 70 | 75 x 3.6 |
| 90 | 90 x 5.5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Kształtki
Asortyment produktów
- Duży wybór kształtek
- Dodatek minerału i charakterystyczne żebrowania w celu zmniejszenia poziomu hałasu
- Różnorodne kształtki specjalne

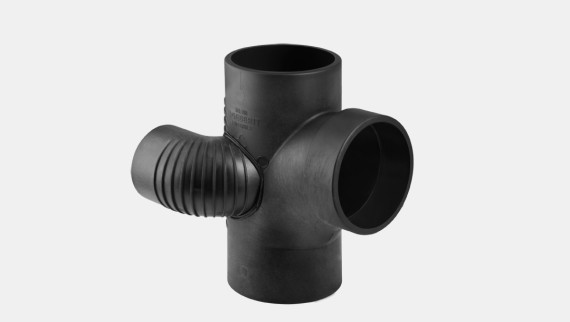

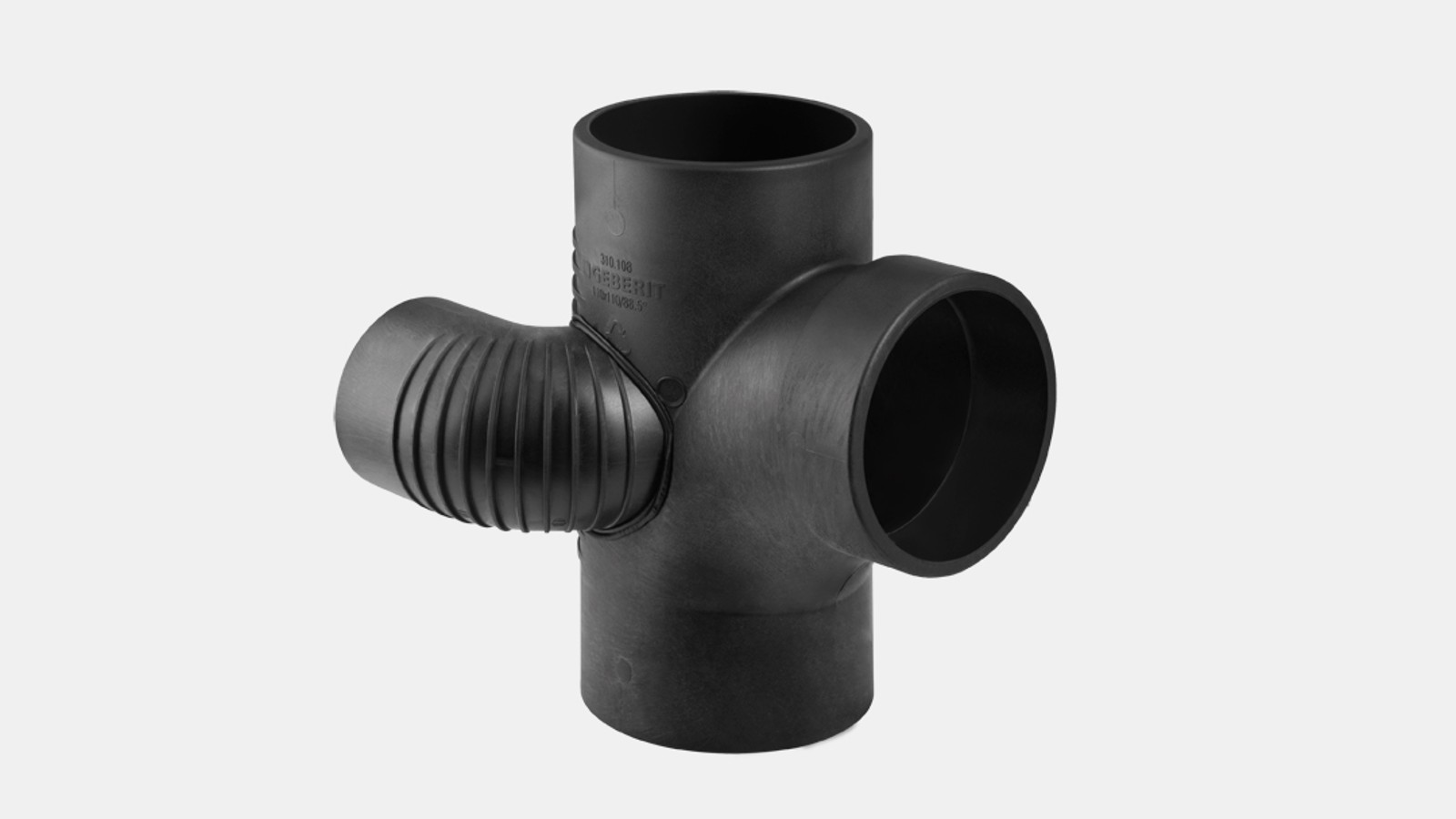

Przykład: czwórnik odsadzkowy Geberit Silent-db20 88,5°
Oszczędność miejsca - jeśli pion znajduje się między toaletą a umywalką, czwórnik odsadzkowy Geberit Silent-db20 88,5° pozwala na kompaktową instalację.
Akcesoria
Dostępne produkty

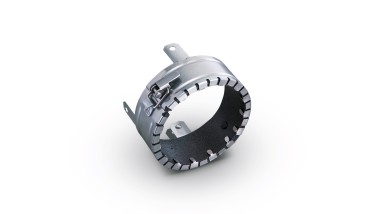

Ochrona przeciwpożarowa rury Geberit Silent-db20
- Testy ogniowe przeprowadzone zgodnie z normą EN 1366-3 dla wielu różnych typów instalacji
- Atest dla odporności ogniowej EI90 (ETA / ETB) z tuleją przeciwpożarową Geberit RS90 Plus EN

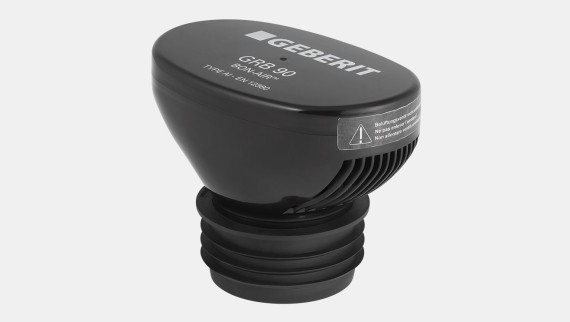

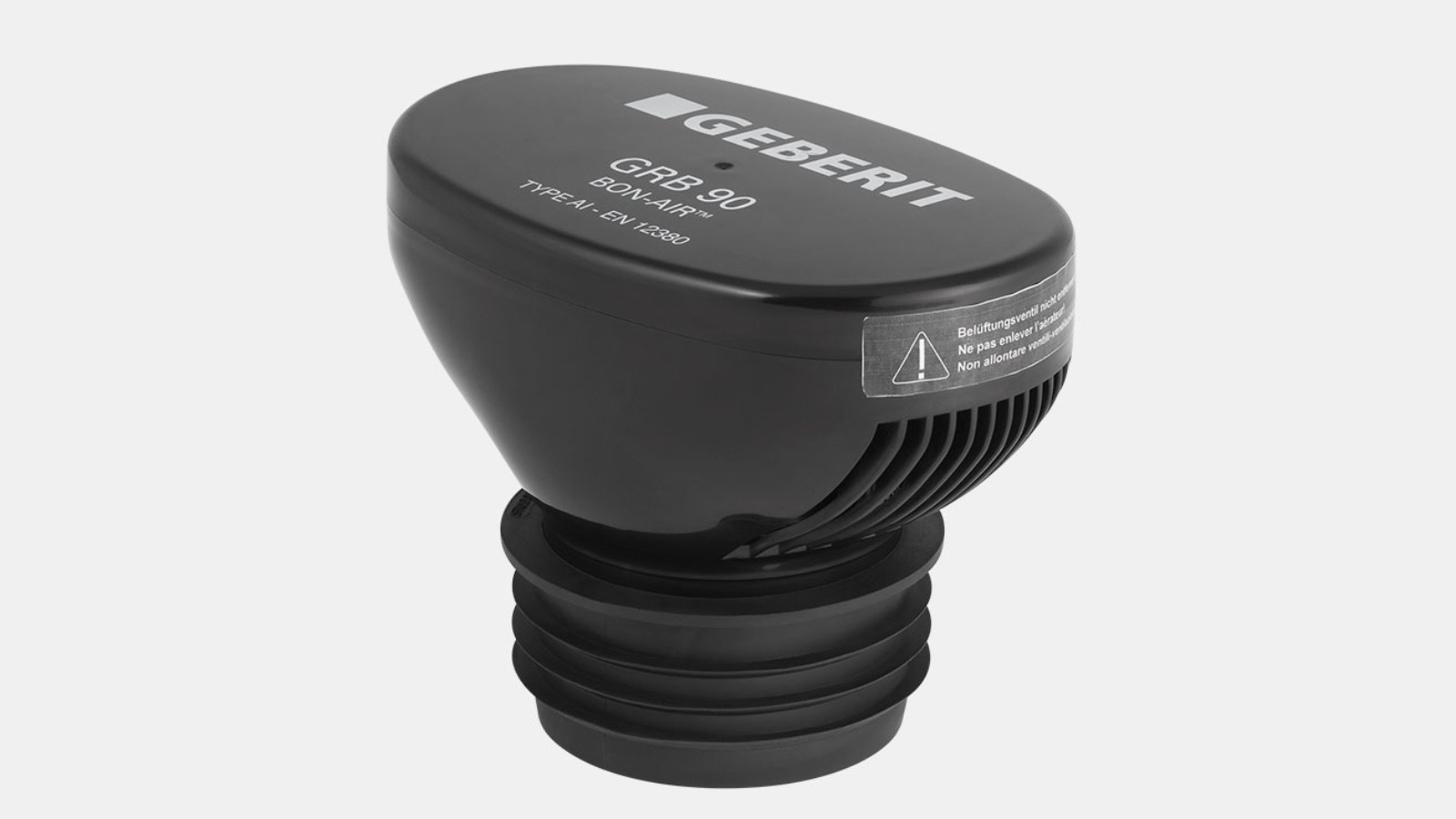

Zawór napowietrzający Geberit GRB90 do systemu Geberit Silent-db20
- Alternatywa dla instalacji, w których ze względu na brak przestrzeni nie jest możliwa konwencjonalna wentylacja
- Dostępny dla średnic do DN110
Parametry techniczne
Przegląd
| Geberit Silent-db20 | |
|---|---|
| Materiał | PE-S2 |
| Współczynnik rozszerzalności liniowej | 0.17 mm/(m K) |
| Absorpcja rozszerzalności liniowej | Wymagane zastosowanie kielicha kompensacyjnego z podwójnym kołnierzem lub kielicha dwustronnego. |
| Temperatura montażu | -20 to 40°C |
| Temperatura użytkowania przy stałym obciążeniu | -20 to 60°C |
| Odporność na czynniki chemiczne | na poziomie 95% na wszystkie standardowe zasady, kwasy i inne substancje chemiczne. |
Deklaracja środowiskowa produktu
Deklaracja środowiskowa produktu (EPD)
Deklaracje środowiskowe produktów (EPD) zapewniają przejrzystość i umożliwiają porównywanie produktów pod względem ich wpływu na środowisko.
EPD są dostępne dla rur Geberit Silent-db20 i wszystkich kluczowych kształtek:
Przydatne narzędzia do planowania
Wtyczka Geberit BIM
Wtyczka Geberit BIM dla Autodesk® Revit® łączy wszystkie narzędzia planistyczne i obliczeniowe Geberit oraz dostęp do zawartości BIM w jednej aplikacji.
Kalkulator ochrony akustycznej Geberit
Dzięki narzędziu do oceny kompetencji w zakresie izolacji akustycznej Geberit można w zaledwie kilku krokach modelować określone scenariusze budowlane i szybko identyfikować właściwe rozwiązania.
