Projekt mieszkaniowy z Geberit SuperTube Europakarree Erfurt (Niemcy)
Technologia Geberit SuperTube została wybrana dla inwestycji mieszkaniowej Europakarree w Erfurcie, zapewniając wydajne odwadnianie, uproszczony montaż oraz większą swobodę projektowania.

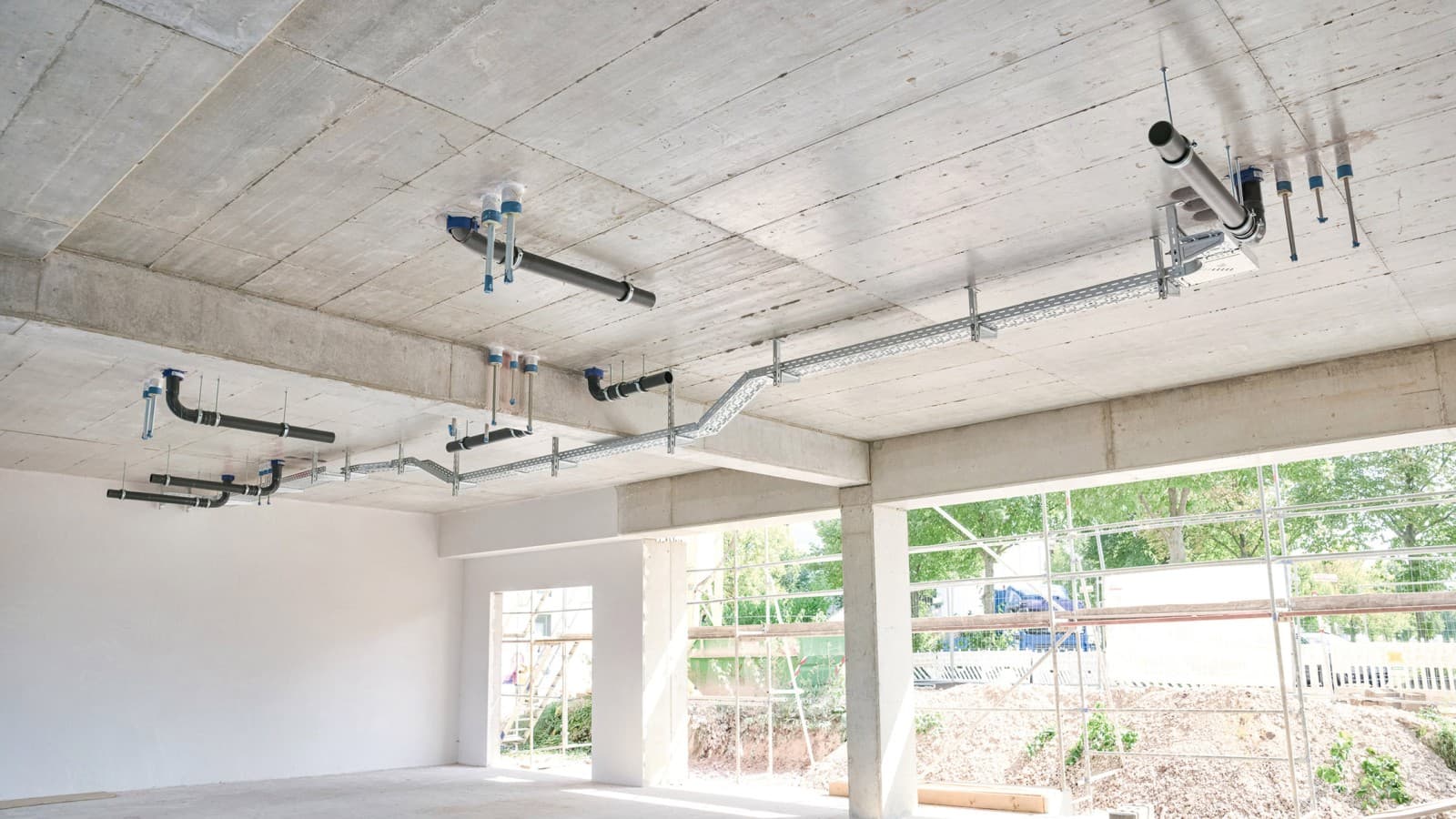

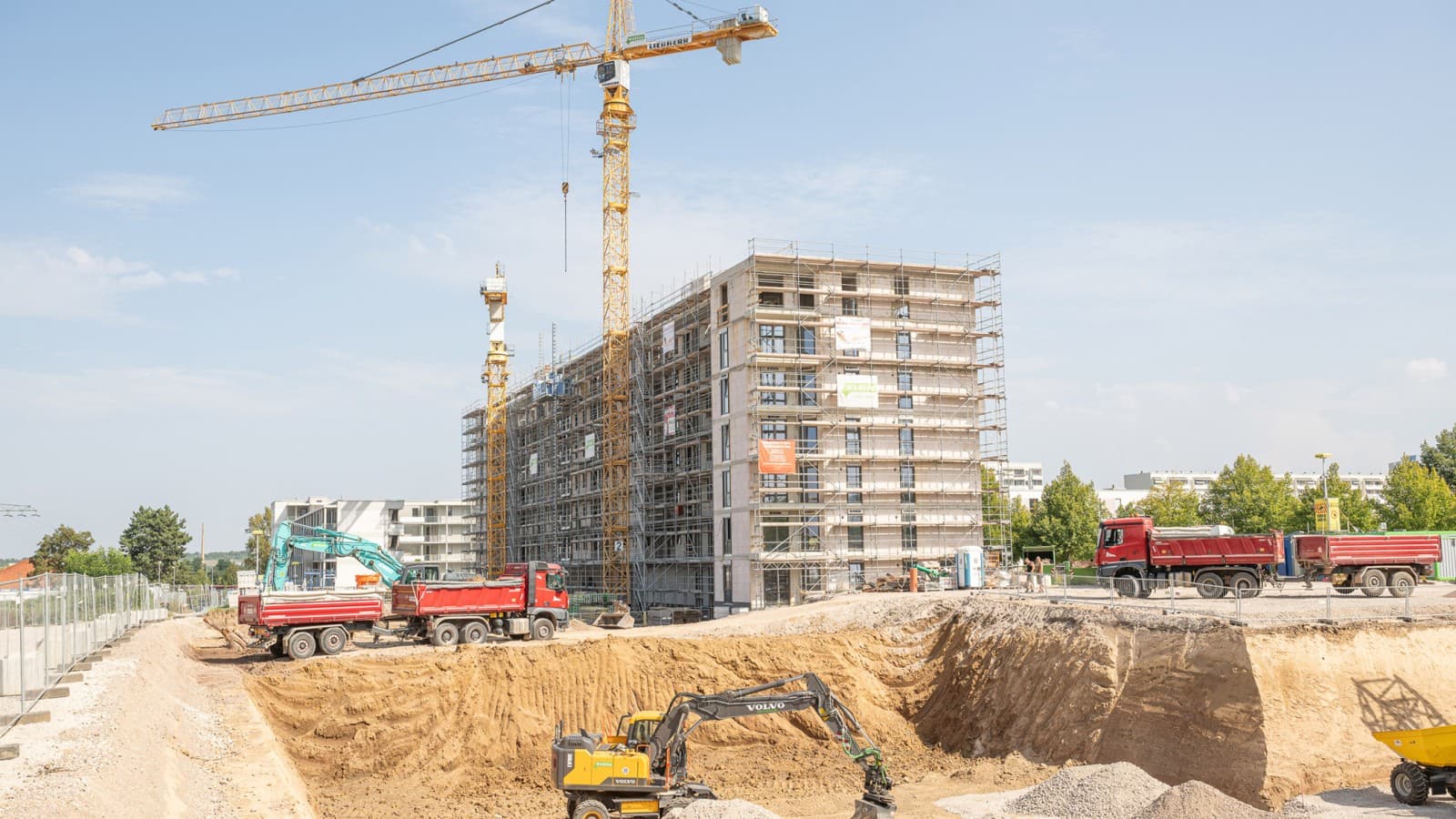

W ramach inwestycji mieszkaniowej Europakarree w Erfurcie powstaje około 600 nowoczesnych mieszkań o wysokim standardzie, obejmujących lokale własnościowe, mieszkania na wynajem oraz mieszkania komunalne. W fazie H po raz pierwszy na siedmiu kondygnacjach zastosowano technologię Geberit SuperTube wraz z systemem kanalizacyjnym Geberit Silent-Pro.
Rozwiązanie przekonało wszystkich uczestników projektu dzięki swoim wyraźnym zaletom, takim jak zoptymalizowany przepływ, mniejsze zapotrzebowanie na przestrzeń, szybszy montaż oraz niższe zużycie materiałów.
Jednym z największych wyzwań w złożonych budynkach mieszkalnych jest zapewnienie wymaganej wysokości pomieszczeń. Geberit SuperTube wyróżnia się również pod tym względem, ponieważ przewody poziome mogą być prowadzone bez spadku na odcinku do 6 metrów. Dzięki temu spełnienie wymagań projektowych jest znacznie łatwiejsze.
Technologia Geberit SuperTube została już przewidziana do zastosowania w kolejnych etapach realizacji inwestycji mieszkaniowej.
Opis projektu
Niezawodne planowanie budownictwa mieszkaniowego
W budynkach mieszkalnych piony kanalizacyjne o wysokości przekraczającej 10 metrów są powszechnie stosowane i stanowią wyzwanie z punktu widzenia wymagań normowych.
Uproszczone projektowanie
Technologia Geberit SuperTube znacząco upraszcza projektowanie przewodów odpływowych.
Zgodność z wymaganiami dotyczącymi wysokości pomieszczeń
Technologia Geberit SuperTube umożliwia prowadzenie przewodów poziomych bez spadku (do 6 metrów dla d110).
Efektywny montaż

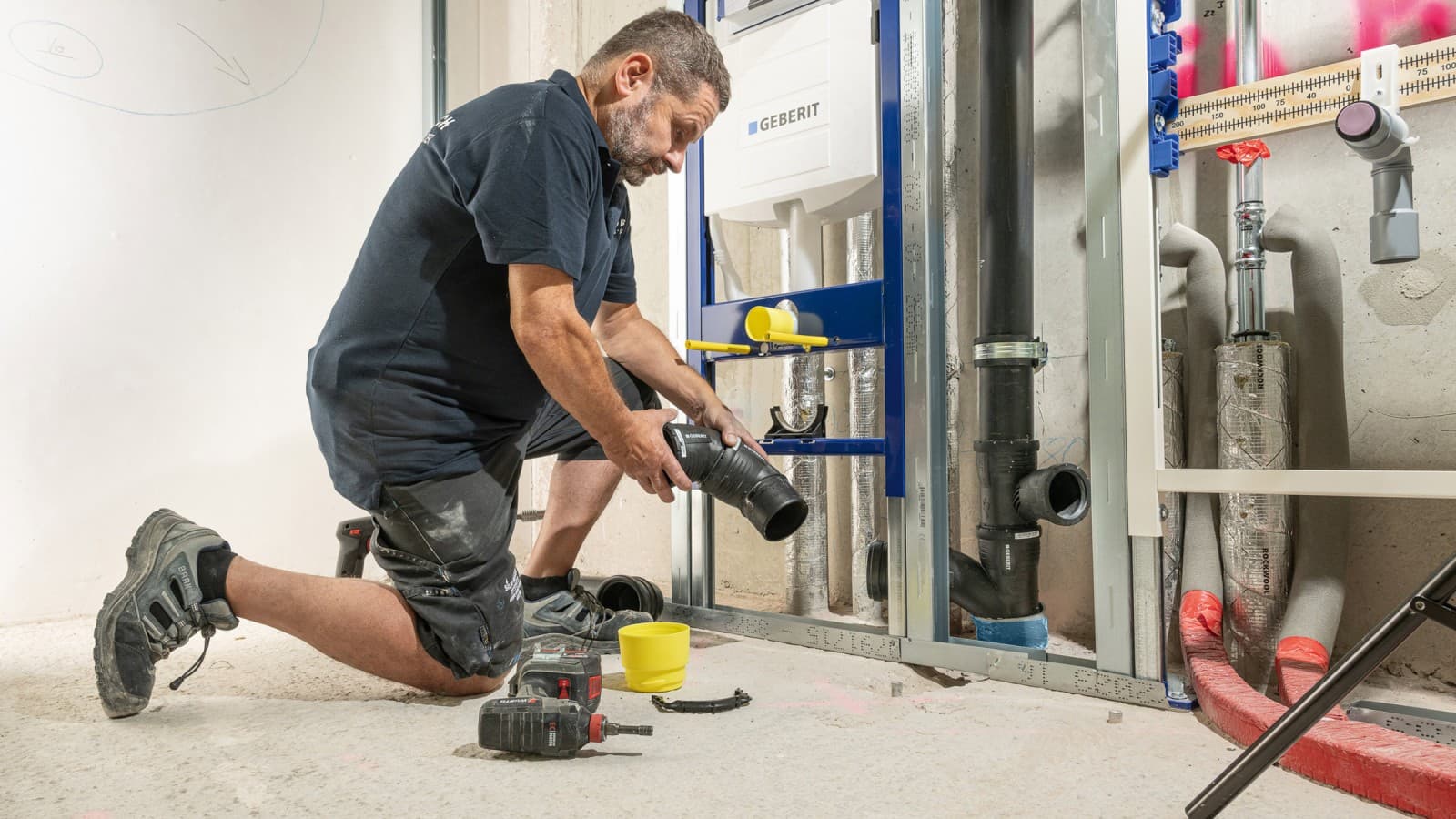

Brak konieczności stosowania obejść pozwala ograniczyć zużycie materiałów i zmniejszyć nakład pracy podczas montażu.
Referencje klienta
„Ta dodatkowa przestrzeń oznacza większą wysokość użytkową pomieszczeń. W poprzednich projektach budowlanych często zbliżaliśmy się do granicy 2,20 m wysokości pomieszczenia na parterze, a czasami zamontowanie przewodu odpływowego pod stropem było wręcz niemożliwe. Dzięki technologii SuperTube mamy znacznie mniej problemów z ograniczoną przestrzenią, co jest ogromną zaletą. Nie mówimy o dużych wartościach, może o 10 cm. Ale to wystarczy, aby rozwiązać wiele problemów.”
Masz podobny projekt? Znajdziemy dla Ciebie odpowiednie rozwiązanie.
Wyzwanie Zachowanie wymaganej wysokości pomieszczeń
Projektowanie i budowa wielokondygnacyjnych budynków mieszkalnych wiążą się ze specyficznymi wyzwaniami. Przykładowo przesunięcie pionu kanalizacyjnego w poziomie, które zgodnie z normą DIN 1986-100 wymaga wykonania ze spadkiem, ogranicza wysokość pomieszczeń na parterze.
Dodatkowo piony kanalizacyjne o długości przekraczającej 10 metrów wymagają zastosowania obejścia, które zajmuje miejsce w szachtach instalacyjnych oraz wymaga wykonania przepustów i zabezpieczeń przeciwpożarowych
W fazie H inwestycji Europakarree w Erfurcie pojawił się dodatkowy wymóg: wysokość wszystkich sufitów w salach spotkań znajdujących się w częściach wspólnych musiała wynosić co najmniej 2,9 m. Jednocześnie koordynacja z innymi branżami w celu podwieszenia przewodu przesuniętego ze spadkiem okazała się trudna.
Podobny problem wystąpił w przejściu komunikacyjnym, gdzie dostępna wysokość montażowa była niewystarczająca dla przesunięcia pionu kanalizacyjnego o długości przekraczającej 10 m.
Rozwiązanie Geberit Geberit SuperTube
Spełnienie wymagań dotyczących wysokości pomieszczeń
Zastosowanie technologii Geberit Silent‑Pro SuperTube umożliwiło prowadzenie przewodów poziomych na odcinku do 6 metrów bez spadku. Dzięki temu wymagania dotyczące wysokości pomieszczeń mogły zostać spełnione bez trudności.
Mniej czasu, mniej materiałów, więcej przestrzeni
Zastosowanie tylko jednego pionu kanalizacyjnego bez obejścia pozwoliło ograniczyć zużycie materiałów, uprościć montaż oraz zminimalizować nakład pracy związany z wykonaniem zabezpieczeń przeciwpożarowych na każdej kondygnacji.
Przy łącznej liczbie 32 pionów kanalizacyjnych udało się wyeliminować wiele elementów instalacji, takich jak przewierty przez stropy, wypełnienia otworów stropowych oraz tuleje ogniochronne, ponieważ dla każdego pionu wystarczył tylko jeden przewód.
Zoptymalizowana hydraulika umożliwiła również zmniejszenie średnicy przewodów z DN 100 do DN 90. Rezygnacja z obejść oznaczała mniejsze zużycie rur i dodatkową przestrzeń w szachtach instalacyjnych. Ułatwiło to prowadzenie przewodów wentylacyjnych oraz instalacji elektrycznych.
W efekcie udało się zaoszczędzić znaczną ilość materiałów i czasu pracy, szacowaną na około 160 godzin roboczych.
Doskonałe wsparcie od etapu projektowania po realizację
Marcel Roth, kierownik projektu w firmie instalacyjnej Silvio Deutsch GmbH, znał już technologię Geberit SuperTube i zasadę jej działania z wydarzenia Geberit „Nah-Dran” oraz z naszego magazynu dla klientów.
Szybko stało się jasne, że system idealnie odpowiada wymaganiom projektu Europakarree. Projektantka Claudia Sanno, kierownik projektu Marcel Roth oraz kierownik sprzedaży Geberit Fabian Ritter ściśle współpracowali na etapie projektowania.
Wiedza i doświadczenie kierownika sprzedaży Geberit przekonały zespół projektowy do nowego rozwiązania i zbudowały zaufanie do systemu.

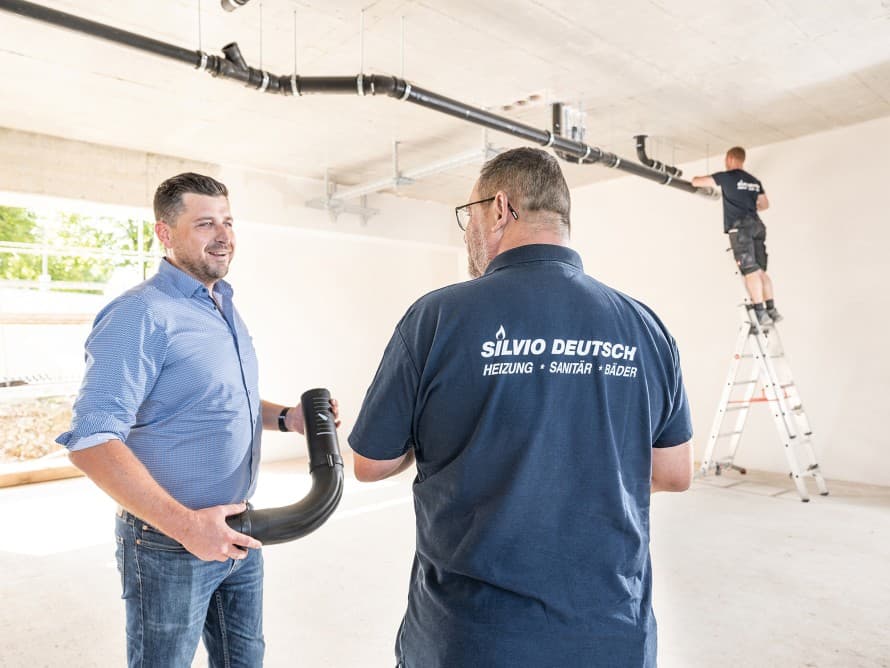

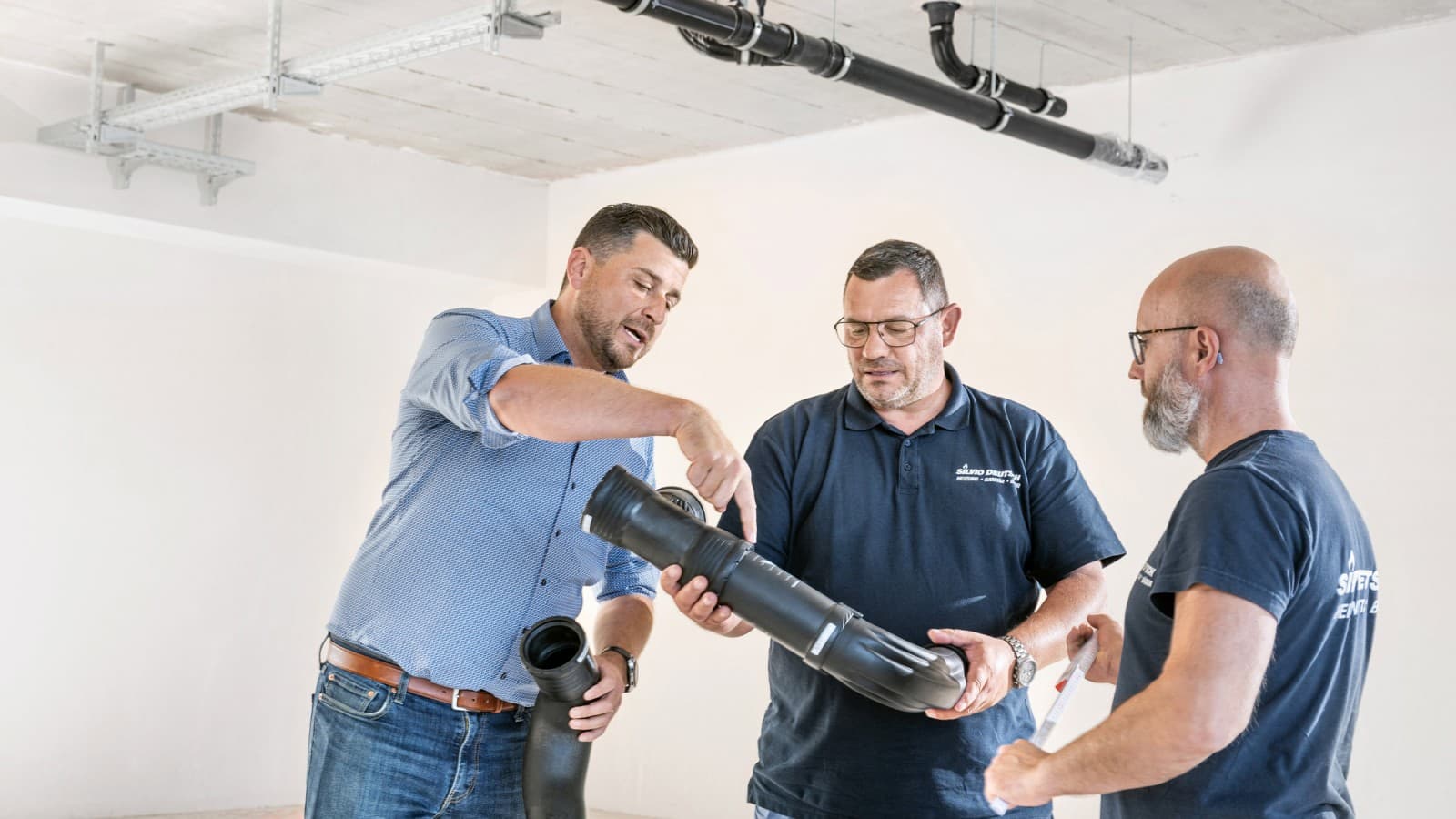

Podczas szkolenia na budowie Fabian Ritter wyjaśnił monterom wymagania dotyczące ochrony przeciwpożarowej oraz odpowiadał na pytania związane z montażem. Instalatorzy ocenili montaż systemu SuperTube jako prosty i efektywny. Byli również bardzo zadowoleni ze wsparcia zapewnionego przez przedstawiciela Geberit.
Geberit SuperTube w kolejnych etapach inwestycji
Pozytywne doświadczenia z realizacji obecnego projektu sprawiły, że Claudia Sanno i Marcel Roth planują wykorzystanie innowacyjnej technologii Geberit SuperTube również w kolejnych etapach budowy osiedla Europakarree. Rozwiązanie zostało już uwzględnione w dokumentacji przetargowej następnego etapu inwestycji.
W fazie H projektu Europakarree w Erfurcie powstaje 76 nowych mieszkań.

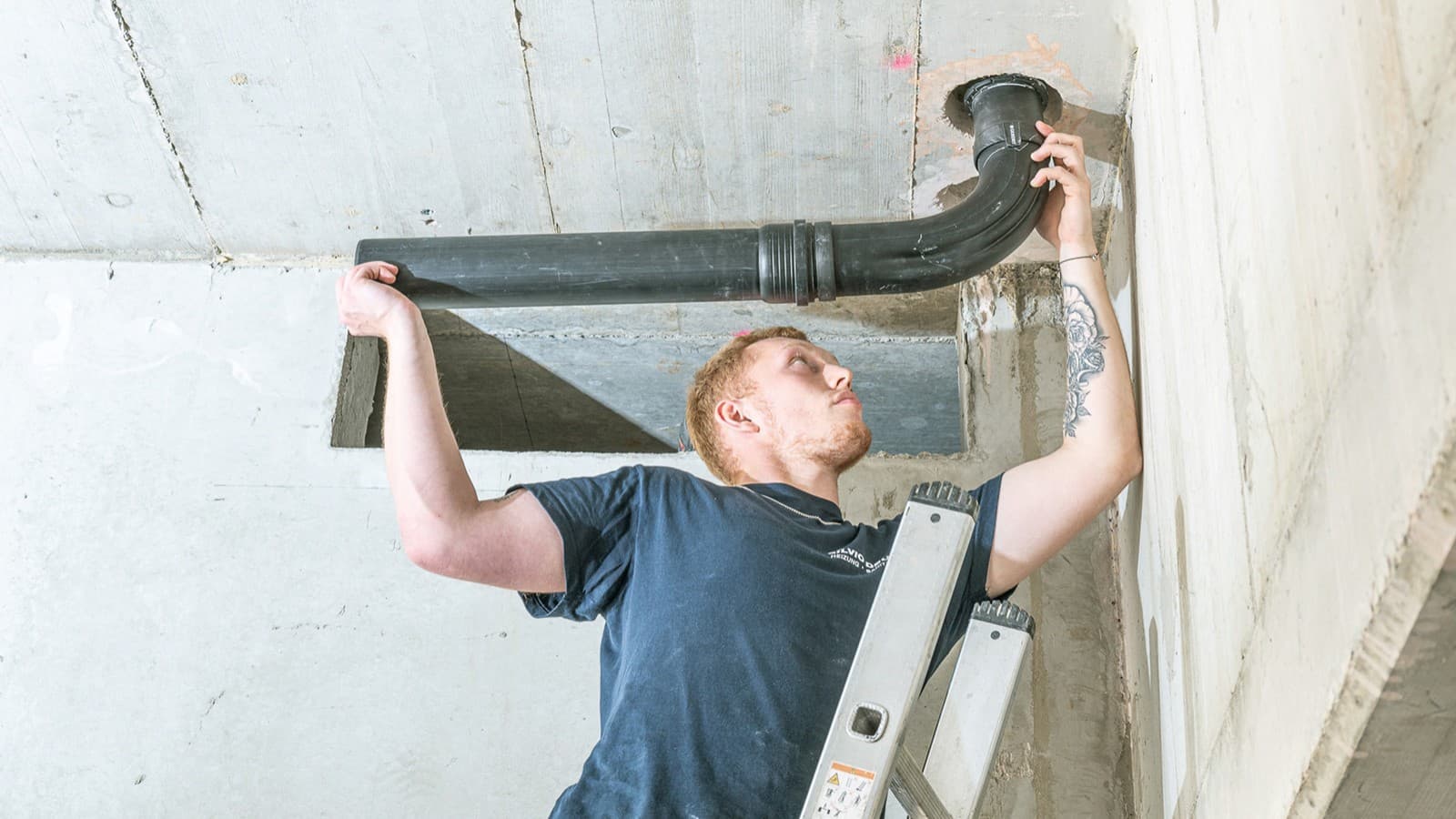

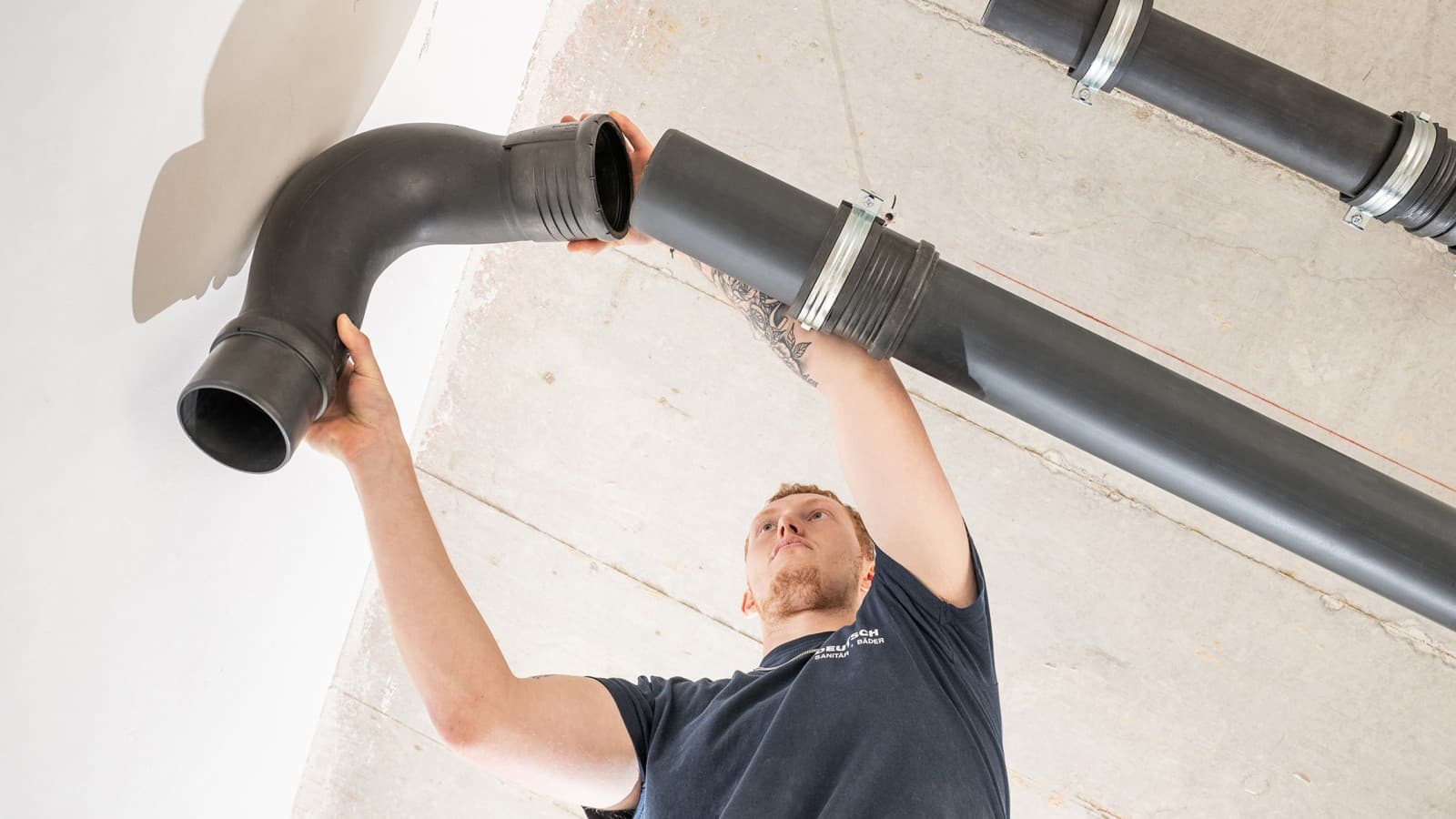

Tylko jeden przepust przez strop zamiast dwóch: Geberit SuperTube zmniejsza o połowę nakład pracy związany z wykonywaniem przewiertów, zabezpieczeń przeciwpożarowych oraz wypełnianiem przepustów w stropach.
Tylko jeden przepust przez strop zamiast dwóch: Geberit SuperTube zmniejsza o połowę nakład pracy związany z wykonywaniem przewiertów, zabezpieczeń przeciwpożarowych oraz wypełnianiem przepustów w stropach.

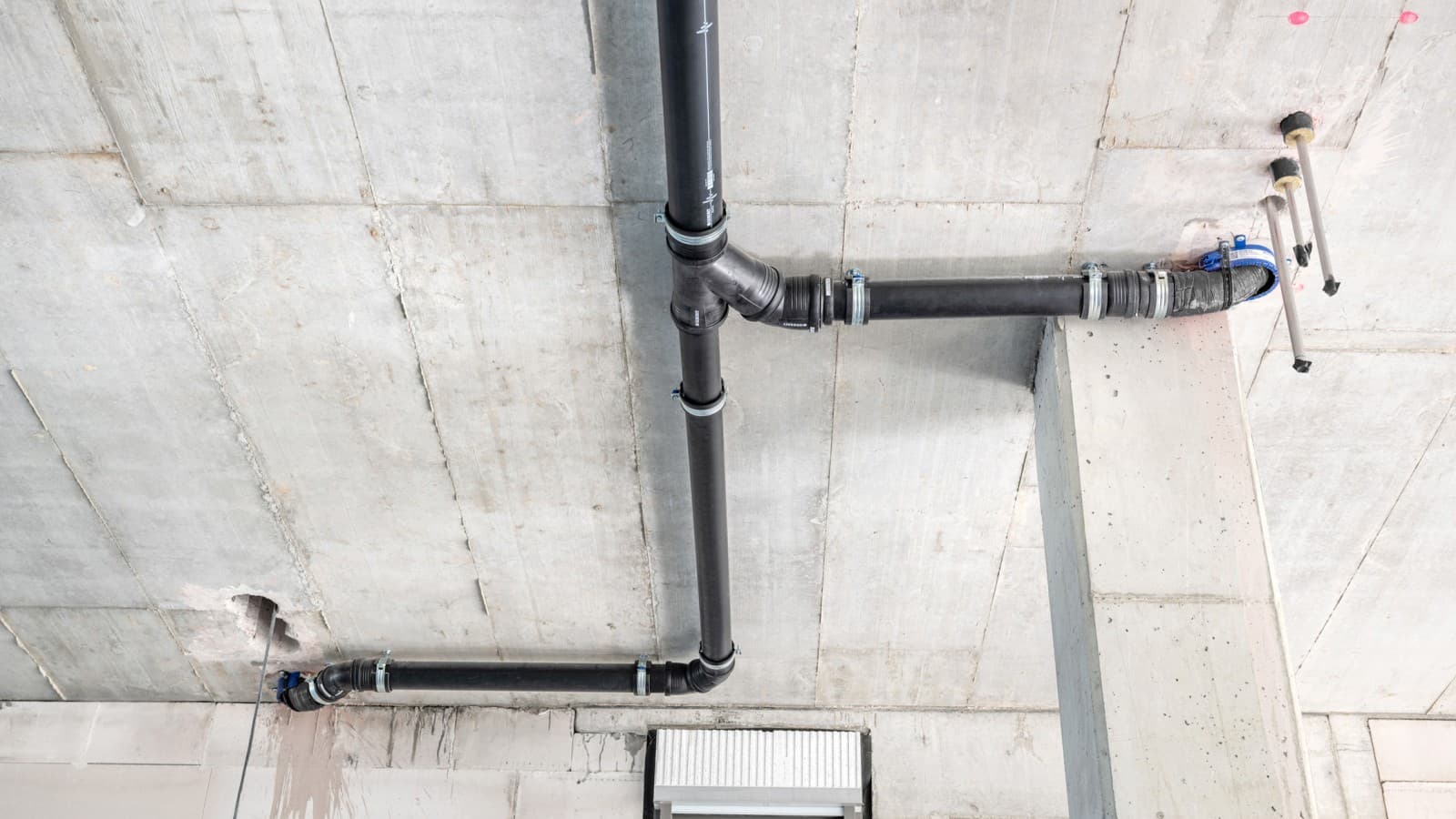

Dzięki wyeliminowaniu obejść konieczne było zamontowanie mniejszej liczby metrów rur.
Fakty i dane dotyczące projektu
Know-how Geberit
Zastosowane produkty Geberit
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Wtykowy system kanalizacyjny Geberit Silent-Pro jest idealnym rozwiązaniem do pionów i podejść kanalizacyjnych w projektach budowlanych o wysokich wymaganiach akustycznych.
Technologia Geberit SuperTube
Nasza pionierska technologia SuperTube pozwala zaoszczędzić miejsce w instalacji kanalizacyjnej budynku, ułatwia planowanie w porównaniu z konwencjonalnymi systemami kanalizacyjnymi oraz zapewnia więcej powierzchni mieszkalnej i użytkowej.
Profil
Profil
Firma instalacyjna: Silvio Deutsch GmbH
Projekt: Textor Planungsgesellschaft mbH
Zarządzanie projektem: Essinger Wohnungsbau GmbH
Sposób użytkowania: Mieszkania są tymczasowo użytkowane przez personel szpitala.
