Geberit Mapress Therm do instalacji grzewczych i chłodniczych

    Spis treści

Ekonomiczny i odporny na korozję system rurowy ze stali nierdzewnej

Ten system rurowy z niskostopowej stali nierdzewnej stanowi odporne na korozję i ekonomiczne rozwiązanie do zamkniętych instalacji grzewczych i chłodniczych, czyli wszędzie tam, gdzie nie da się całkowicie uniknąć wilgoci.

Dotyczy to instalacji chłodu - kondensacja pary wodnej - lub sytuacji, kiedy rurociągi prowadzone są w obszarach o wysokiej zawartości wilgoci, np. pomieszczenia z mokrymi materiałami budowlanymi.

Geberit Mapress Therm oferuje idealne rozwiązanie dla obu scenariuszy zastosowań na stałym poziomie cenowym, bez konieczności wykonywania obszernych przeróbek.

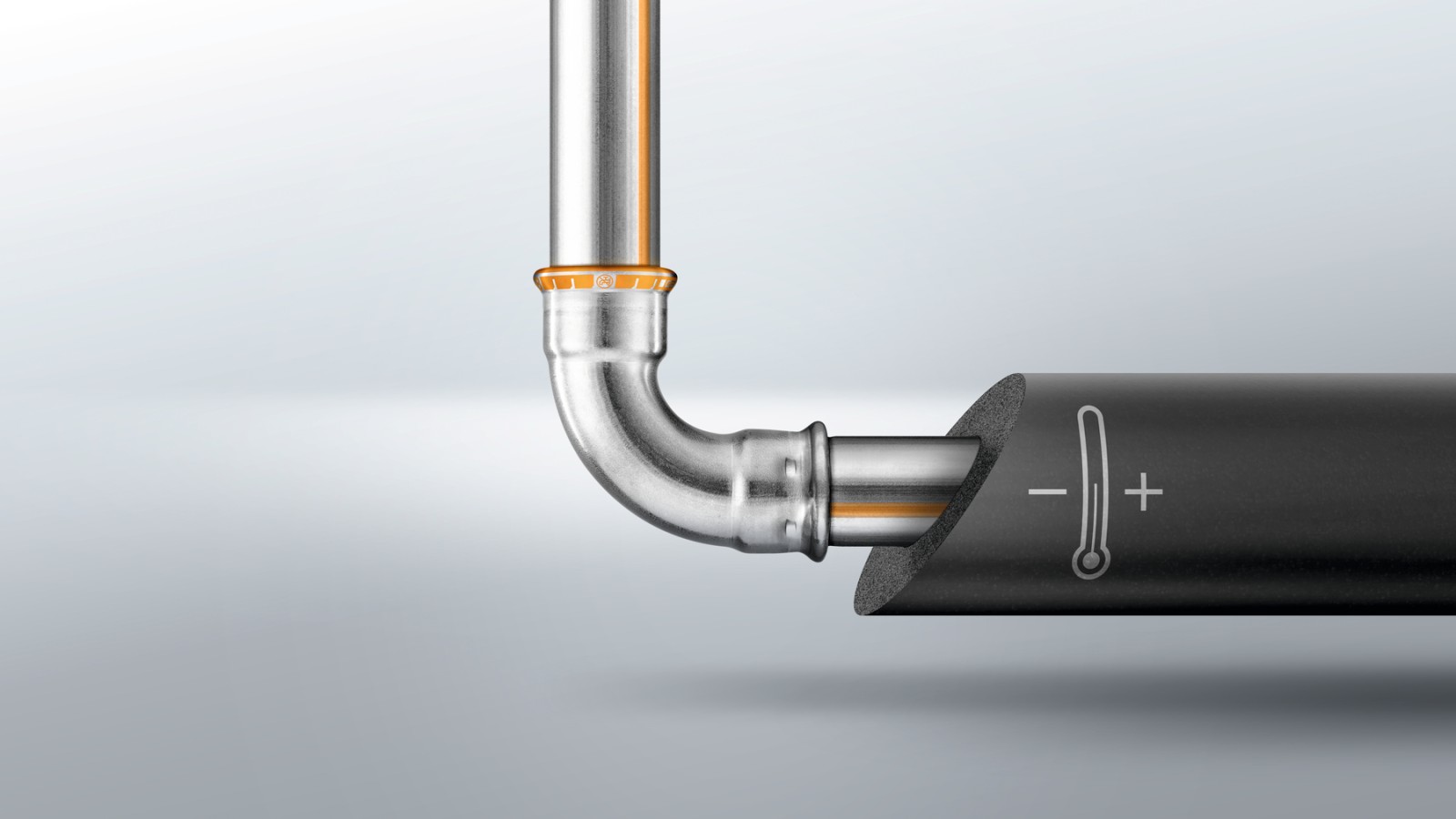

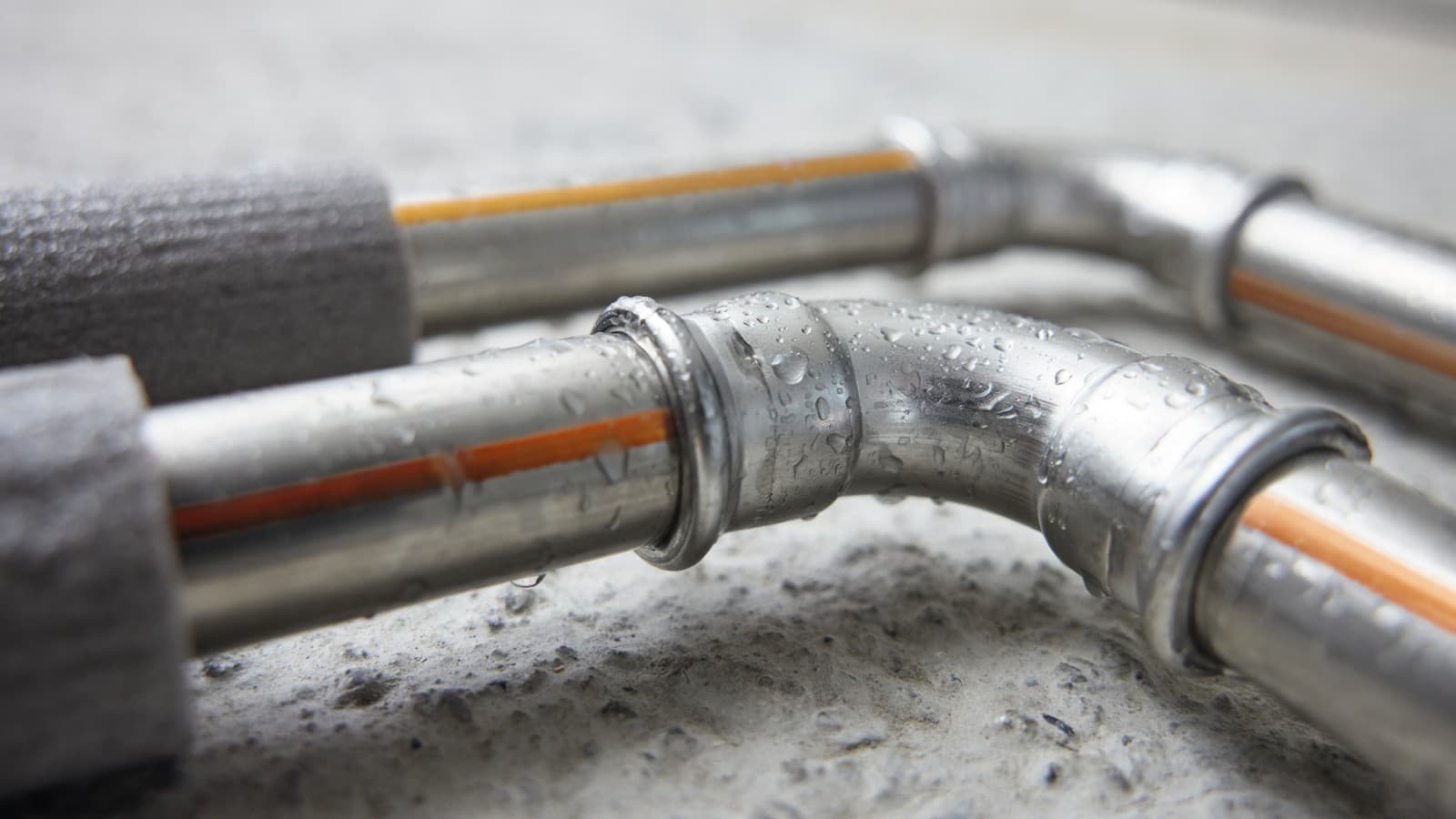

System rurowy Geberit Mapress Therm ze stali nierdzewnej CrTi

Główne obszary zastosowań

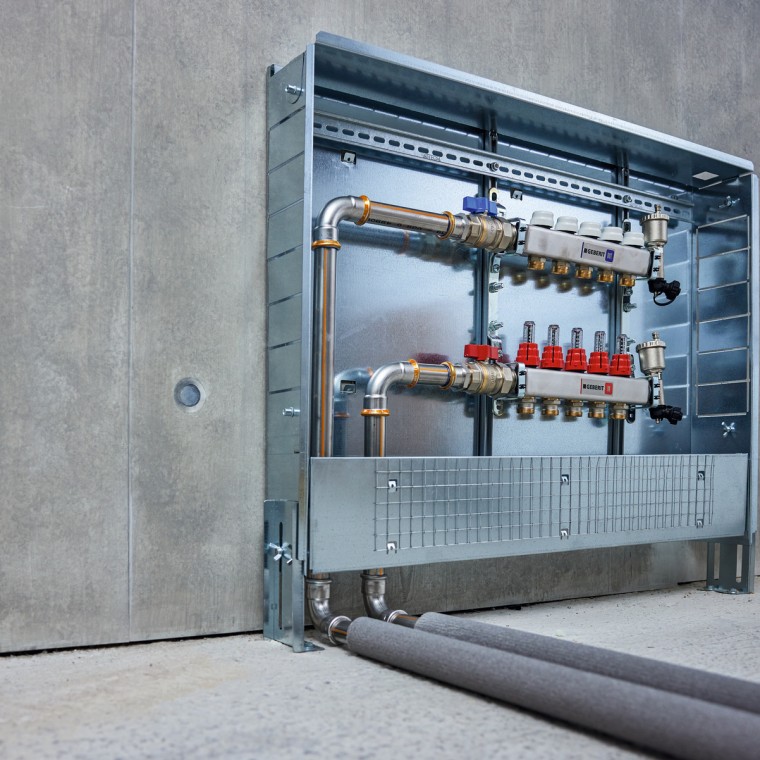

Geberit Mapress Therm nadaje się do następujących zastosowań:

Zalety Geberit Mapress Therm Do wielu zastosowań w instalacjach zamkniętych

Zastosowania chłodnicze i grzewcze

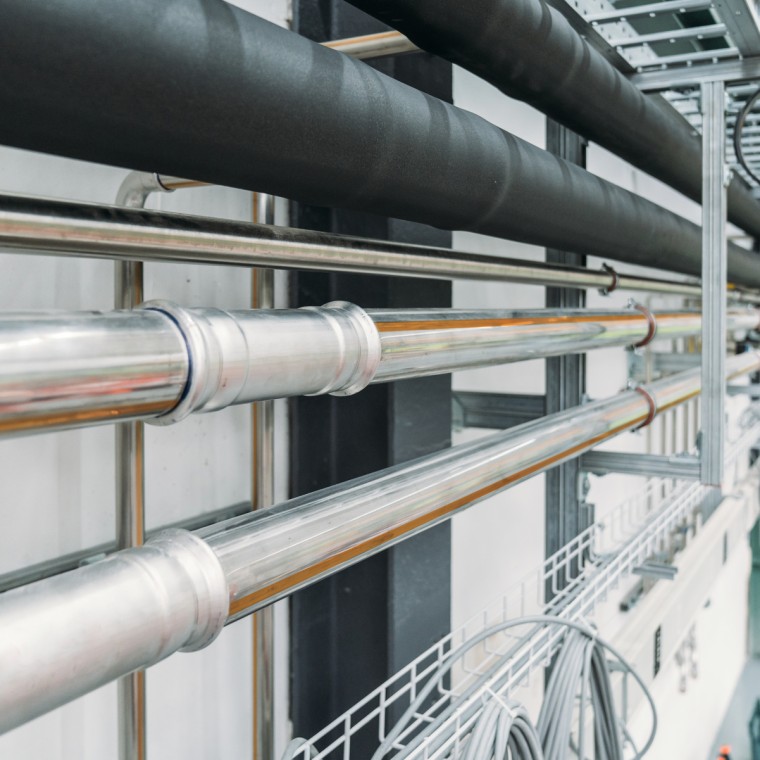

System rurowy Geberit Mapress Therm nadaje się do szerokiego zakresu zastosowań w środowisku przemysłowym, w tym do instalacji grzewczych i chłodniczych (z dodatkiem środka przeciw zamarzaniu lub bez niego), a także do instalacji sprężonego powietrza, gazów obojętnych oraz podciśnienia.

Poznaj zastosowania w sektorze przemysłowym

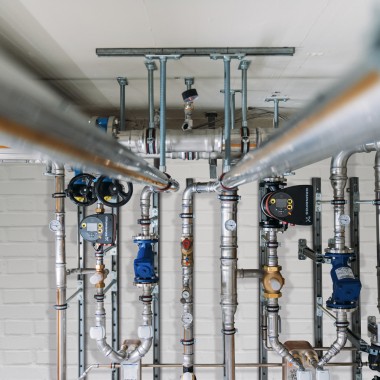

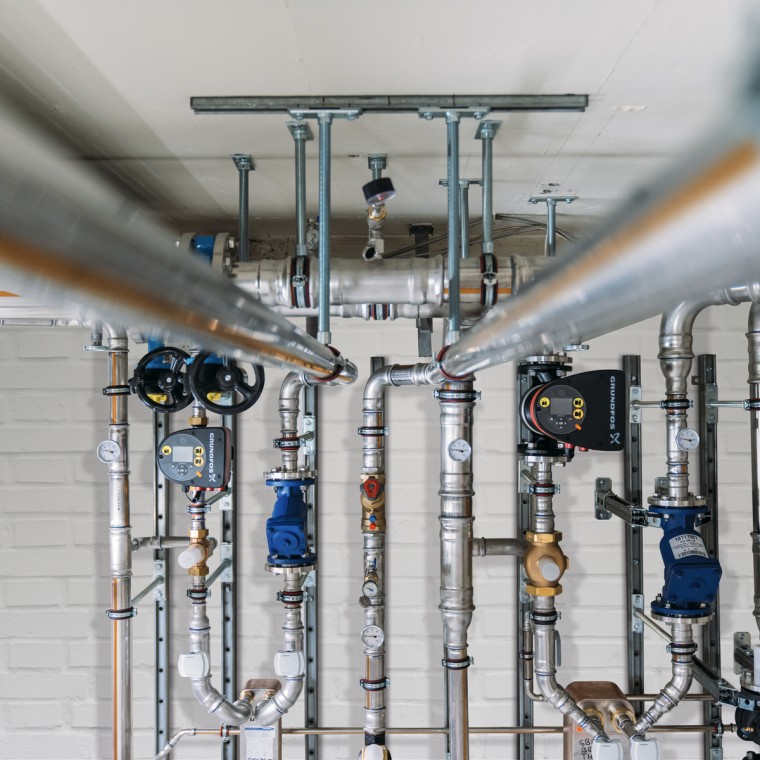

Geberit Mapress Therm do instalacji chłodniczych w zakładach produkcyjnych

Wyraźne oznaczenie systemu

Geberit Mapress Therm można łatwo rozpoznać dzięki pomarańczowym wskaźnikom zaprasowania na kształtkach oraz pomarańczowym oznaczeniom na rurach systemowych. Dodatkowo system został oznaczony symbolem „wody niezdatnej do picia”.

Symbol ten znajduje się na każdej kształtce Geberit Mapress Therm, dzięki czemu system można jednoznacznie zidentyfikować również po wykonaniu zaprasowania.

Łatwy montaż z Geberit Mapress Therm

Przegląd systemu Geberit Mapress Therm

Dane techniczne
Wymiary
Kształtki
Uszczelki
Rury systemowe
Deklaracja środowiskowa produktu (EPD)
Montaż

Dane techniczne

Przegląd asortymentu

  • 11 średnic od d12 do d108
  • 200 różnych kształtek dostępnych w ofercie
  • Rury systemowe ze stali CrTi

Wymiary

Dostępne wymiary rur

Średnica znamionowa DNWymiar d x s (mm)
1215 x 1.0
1518 x 1.0
2022 x 1.2
2528 x 1.2
3235 x 1.5
4042 x 1.5
5054 x 1.5
6576.1 x 2.0
8088.9 x 2.0
100108 x 2.0

Kształtki

Dostępne kształtki

  • Pomarańczowy wskaźnik zaciśnięcia pozwala sprawdzić, czy kształtki są prawidłowo dociśnięte
  • Pomarańczowy wskaźnik zaciśnięcia wskazuje na stal nierdzewną
  • Symbol wody niezdatnej do picia na wskaźniku zaciśnięcia
  • Cecha NPW na kształtkach w celu trwałej identyfikacji systemu i jego właściwości
  • Średnica nadrukowany na wskaźniku zaciśnięcia
  • Połączenia niezaprasowane ciekną i są natychmiast widoczne podczas próby ciśnieniowej
  • Możliwość wyboru spośród 200 różnych kształtek

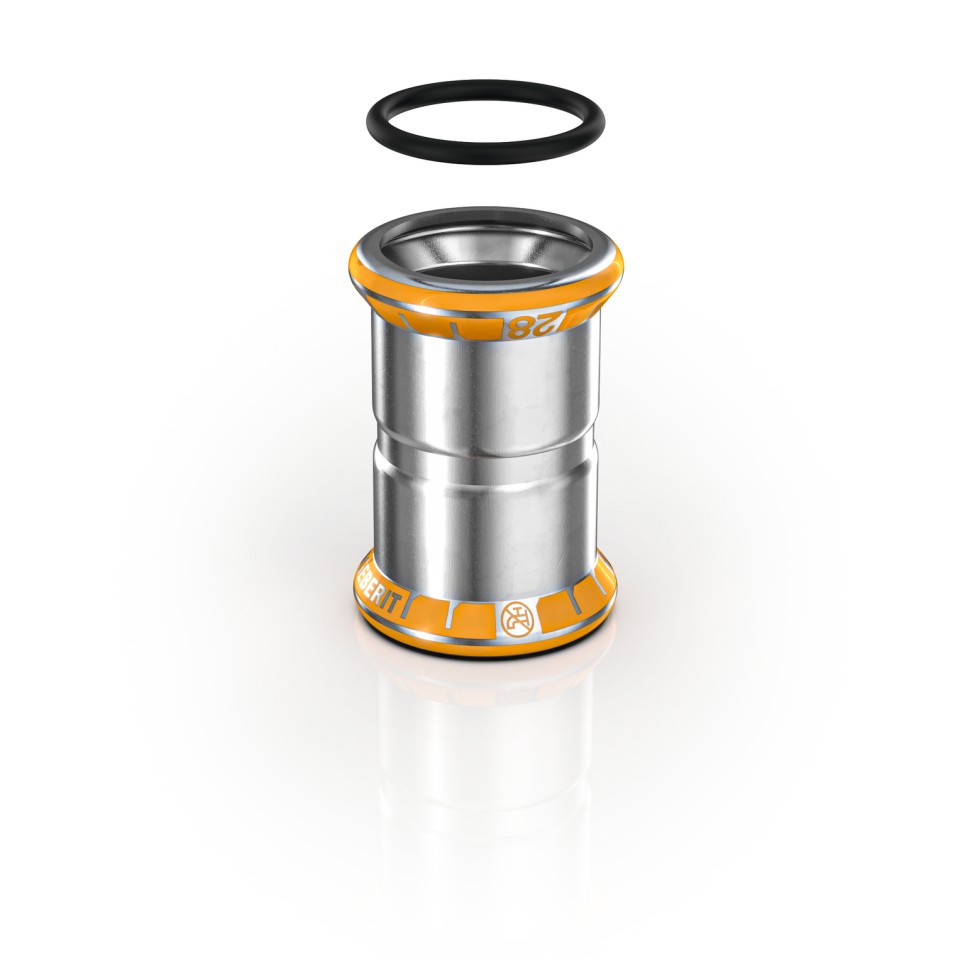

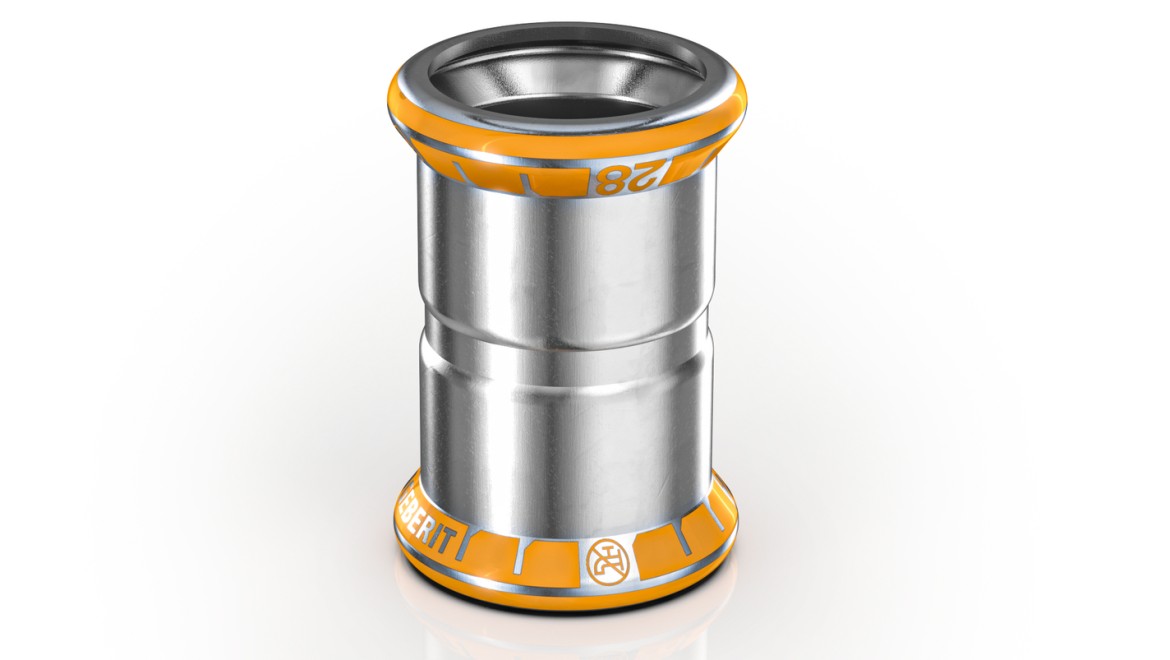

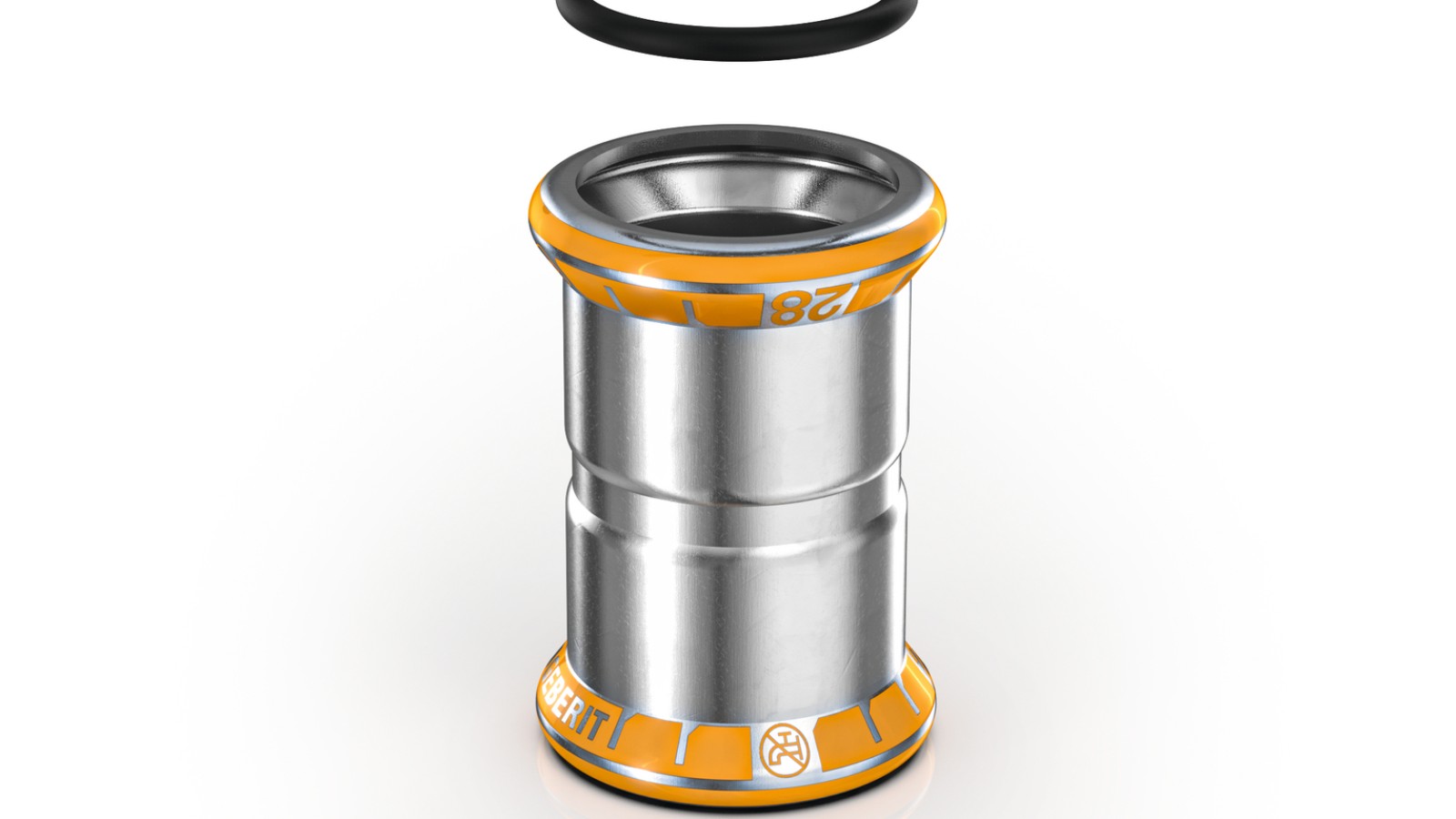

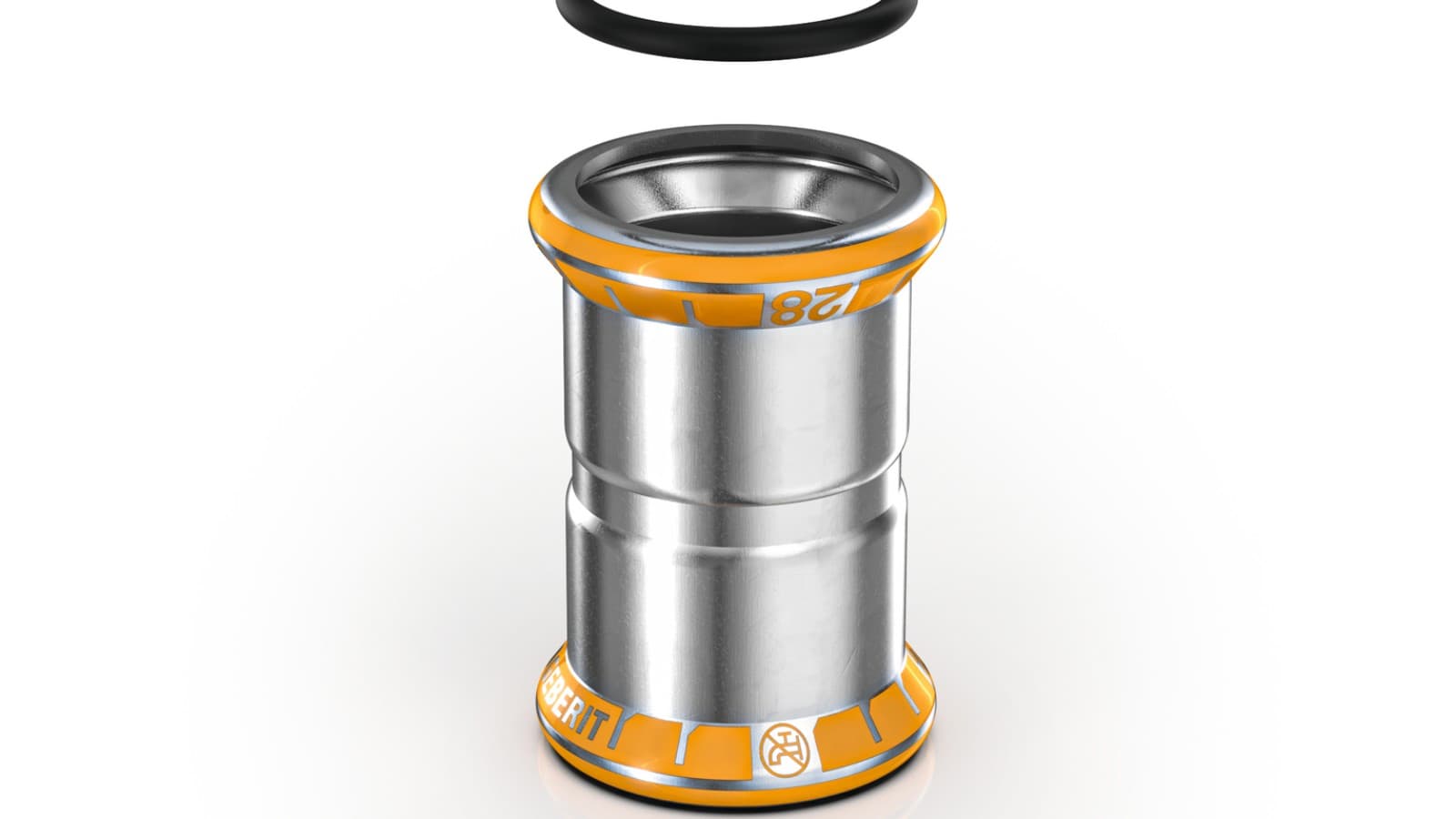

Kształtka Geberit Mapress Therm z pomarańczowym wskaźnikiem zaciśnięcia

Uszczelki

Uszczelka CIIR, czarna

Geberit Mapress Therm z czarną uszczelką CIIR może być stosowany do następujących mediów ciekłych w instalacjach zamkniętych:

  • Woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu
  • Woda chłodząca i grzewcza ze środkiem zapobiegającym zamarzaniu
  • Woda sieci ciepłowniczej ≤ 120°C
  • Instalacje tryskaczowe (mokre)
  • Instalacje wody gaśniczej (mokre)

Oraz do następujących mediów gazowych:

  • Sprężone powietrze (klasa czystości oleju 1-3)
  • Podciśnienie
  • Gazy obojętne (np. azot)

Seal ring CIIR, black
Uszczelka FKM, niebieska

Geberit Mapress Therm w połączeniu z niebieską uszczelką FKM zapewnia wysoką odporność na temperaturę oraz działanie substancji chemicznych.

Może być stosowany do następujących mediów ciekłych w instalacjach zamkniętych:

  • Woda sieci ciepłowniczej ≤ 140 °C
  • Media termiczne (instalacje solarne)

Może być stosowany do następujących mediów gazowych:

  • Sprężone powietrze (klasa czystości oleju 1-X)

Uszczelka FKM, niebieska

Rury systemowe

Dostępne rury sytemowe

Rura systemowa Geberit Mapress Therm ze stali CrTi (1.4520)

  • Zastosowana niskostopowa stal nierdzewna jest odporna na korozję
  • Oznaczenie w postaci ciągłej pomarańczowej linii
  • Pomarańczowe zaślepki ochronne
  • Oznaczenie symbolem „wody niezdatnej do picia” (NPW)

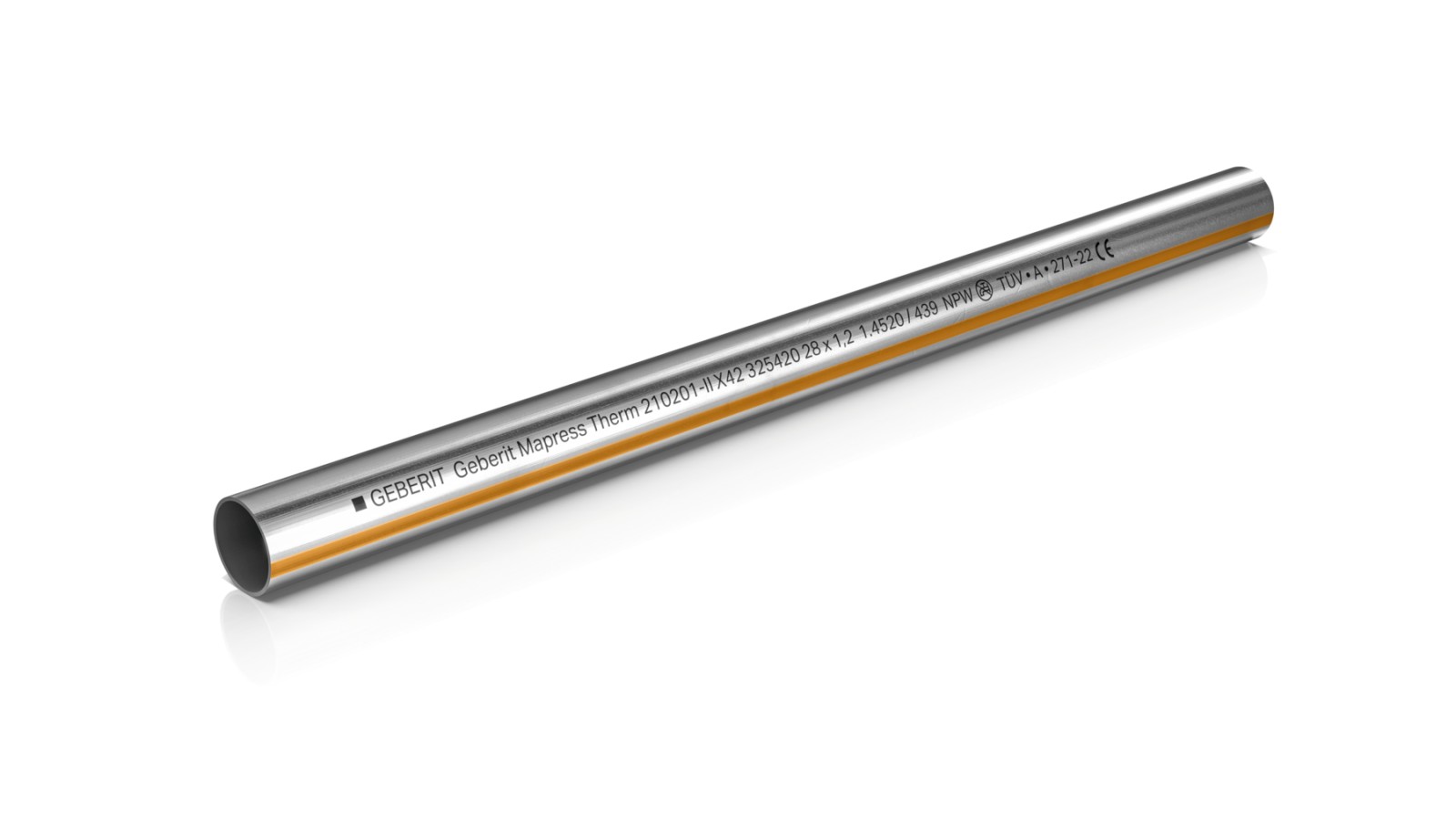

Rura systemowa Geberit Mapress Therm

Deklaracja środowiskowa produktu (EPD)

Deklaracja środowiskowa produktu (EPD)

Deklaracje środowiskowe produktu (EPD) zwiększają przejrzystość i umożliwiają porównywanie produktów pod względem ich wpływu na środowisko.

Montaż

Szybki przewodnik po montażu

Geberit oferuje szeroką gamę narzędzi do zaprasowywania, szczęk zaciskowych i pierścieni zaciskowych do montażu rur i kształtek Geberit Mapress.

Uwaga: Proces montażu systemu Geberit Mapress w zakresie średnic d12-d88,9 różni się od procesu montażu dla Geberit Mapress d108.

Dowiedz się więcej o montażu

Znajdź odpowiedni system instalacji rurowej

Uruchom Kalkulator instalacji przemysłowych

Asortyment Geberit Mapress Therm Produkty, informacje techniczne i więcej


Masz pytania? Chętnie pomożemy.

Nasi specjaliści służą pomocą projektantom, hydraulikom i innym profesjonalistom przy realizacji ich projektów. Chętnie doradzą, jak najlepiej sprostać bieżącym wyzwaniom dzięki naszym produktom.

Często zadawane pytania dotyczące Geberit Mapress Therm

Jak odporny na korozję jest Geberit Mapress Therm?

Geberit Mapress Therm jest odporny na korozję w zamkniętych instalacjach grzewczych i chłodniczych o niskiej zawartości tlenu. Dzięki zastosowaniu stali nierdzewnej EN 1.4521 system zapewnia niezawodną odporność na korozję przy zachowaniu określonych warunków eksploatacji.

Czym różni się Geberit Mapress Therm od Geberit Mapress Edelstahl?

Geberit Mapress Therm jest wykonany ze stali nierdzewnej EN 1.4521 (CrTi) i przeznaczony do zamkniętych obiegów grzewczych i chłodniczych. Natomiast Geberit Mapress Edelstahl jest wykonany ze stali nierdzewnej EN 1.4401 i przeznaczony do uniwersalnych zastosowań, w tym instalacji wody pitnej.

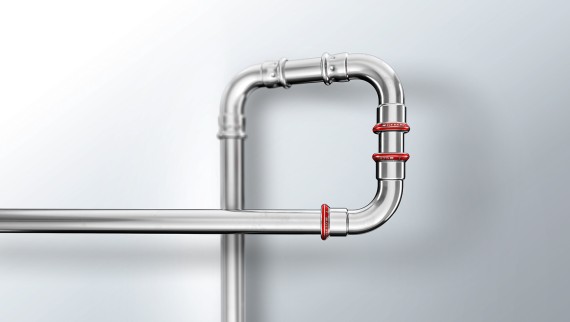

Kiedy stosować Geberit Mapress Therm, a kiedy Geberit Mapress C-Stahl?

Geberit Mapress Therm jest przeznaczony do zamkniętych instalacji grzewczych i chłodniczych.

Geberit Mapress C-Stahl nadaje się do zamkniętych instalacji grzewczych oraz instalacji przemysłowych, w których wymagania dotyczące odporności na korozję są niższe.
