Geberit FlowFit System rur zoptymalizowany pod kątem przepływu wody pitnej
Płynna instalacja
System zasilania Geberit FlowFit z technologią zaprasowywania bocznego upraszcza instalację w różnych miejscach i przyspiesza pracę. Wystarczą tylko dwie szczęki zaciskowe, aby zacisnąć wszystkie wymiary od d16 do d75, eliminując potrzebę częstej wymiany narzędzi.
Otwory rewizyjne umożliwiają instalatorom sprawdzenie, czy rura została włożona na odpowiednią głębokość, a niebieskie lub pomarańczowe wskaźniki zaprasowania na kształtkach potwierdzają, że system rur został prawidłowo zainstalowany i bezpiecznie zaprasowany.
Zaprasowywane złączki Geberit FlowFit są również zoptymalizowane pod kątem przepływu, umożliwiając stosowanie mniejszych średnic w instalacjach wody pitnej.
Rury Geberit FlowFit są dostępne zarówno w postaci sztang, jak i zwojów, z izolacją lub bez. Szeroki asortyment kształtek Geberit FlowFit nadaje się do wielu różnych zastosowań.
Dlaczego warto wybrać Geberit FlowFit?
Łatwa instalacja
Prosta instalacja bez pomyłek w zaledwie kilku krokach.
Dwie szczęki zaciskowe dla wszystkich wymiarów
Płynna i szybka instalacja bez konieczności częstego zmieniania narzędzi.
Niezawodnie zaciśnięte
Przejrzyste prowadzenie narzędzia i niezawodna kontrola instalacji zaprasowywanej.
Zoptymalizowany przepływ
Zmniejszone straty ciśnienia umożliwiają stosowanie mniejszych średnic rur w planowaniu.
Zalety systemu Geberit FlowFit Bezpieczna i łatwa instalacja
Łatwa instalacja w zaledwie kilku krokach
Geberit FlowFit umożliwia bezpieczną i łatwą instalację, eliminując niepotrzebne etapy pracy i zmniejszając liczbę wymaganych narzędzi. Wyraźne otwory rewizyjne dają dodatkową pewność, że instalacja jest kompletna i bezpieczna.

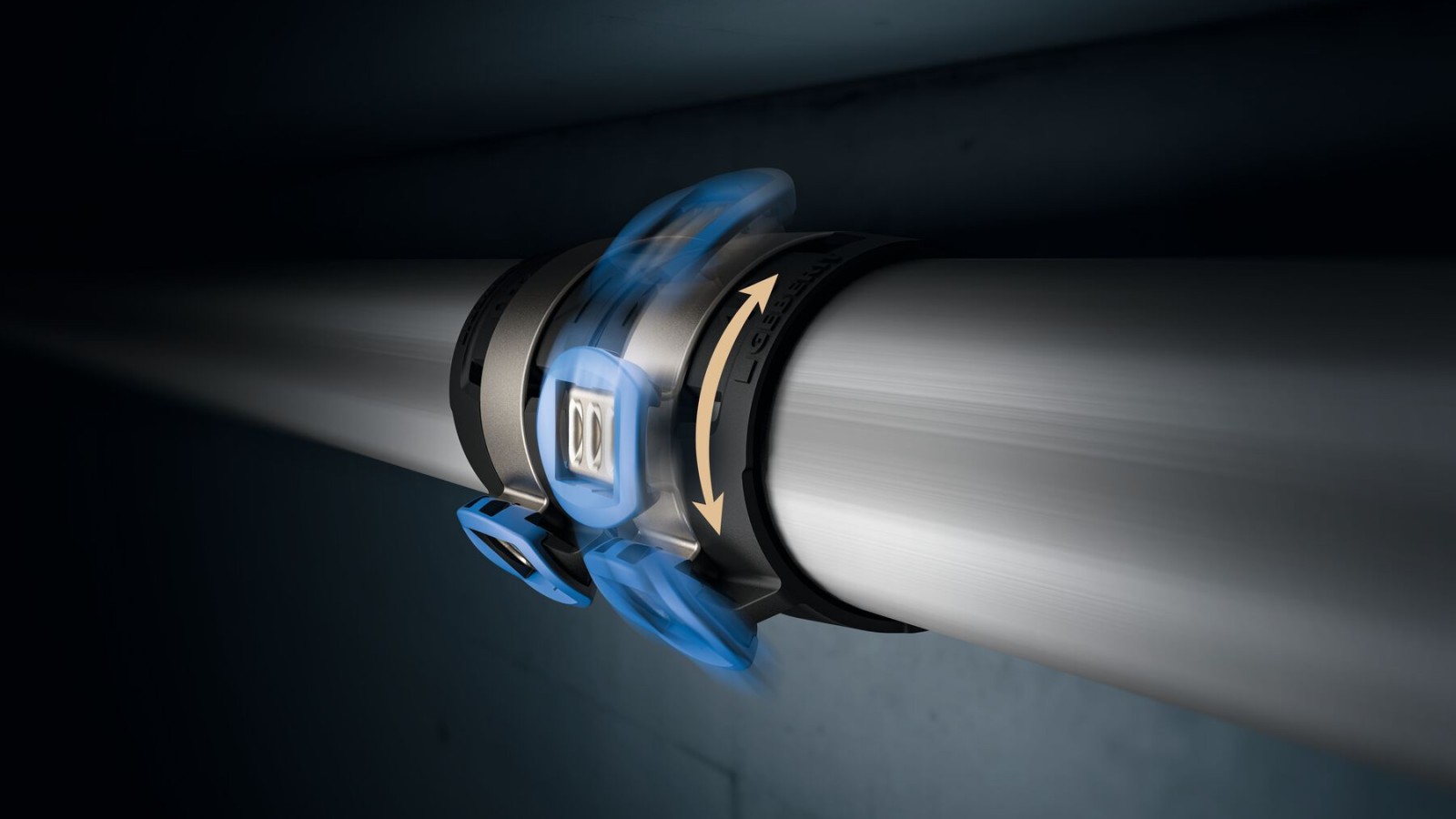

Punkt zaciskania jest obrotowy, co pozwala na łatwe ustawienie szczęki zaciskowej w każdej sytuacji montażowej. Zapewnia to bezpieczne wykonywanie połączeń zaciskowych nawet w ciasnych i trudno dostępnych miejscach.
Dzięki specjalnej konstrukcji złączki nie ma potrzeby kalibracji rury ani gratowania po przycięciu na odpowiednią długość.
Wygodne i bezpieczne zaciskanie: dzięki technologii zaciskania bocznego szczęka zaciskowa musi być przyłożona tylko z jednej strony. Punkt zaciskania można obracać, aby zapewnić łatwy dostęp do złączki i jej bezpieczne zaciśnięcie. Złączkę zaciskową można obracać co 45°.

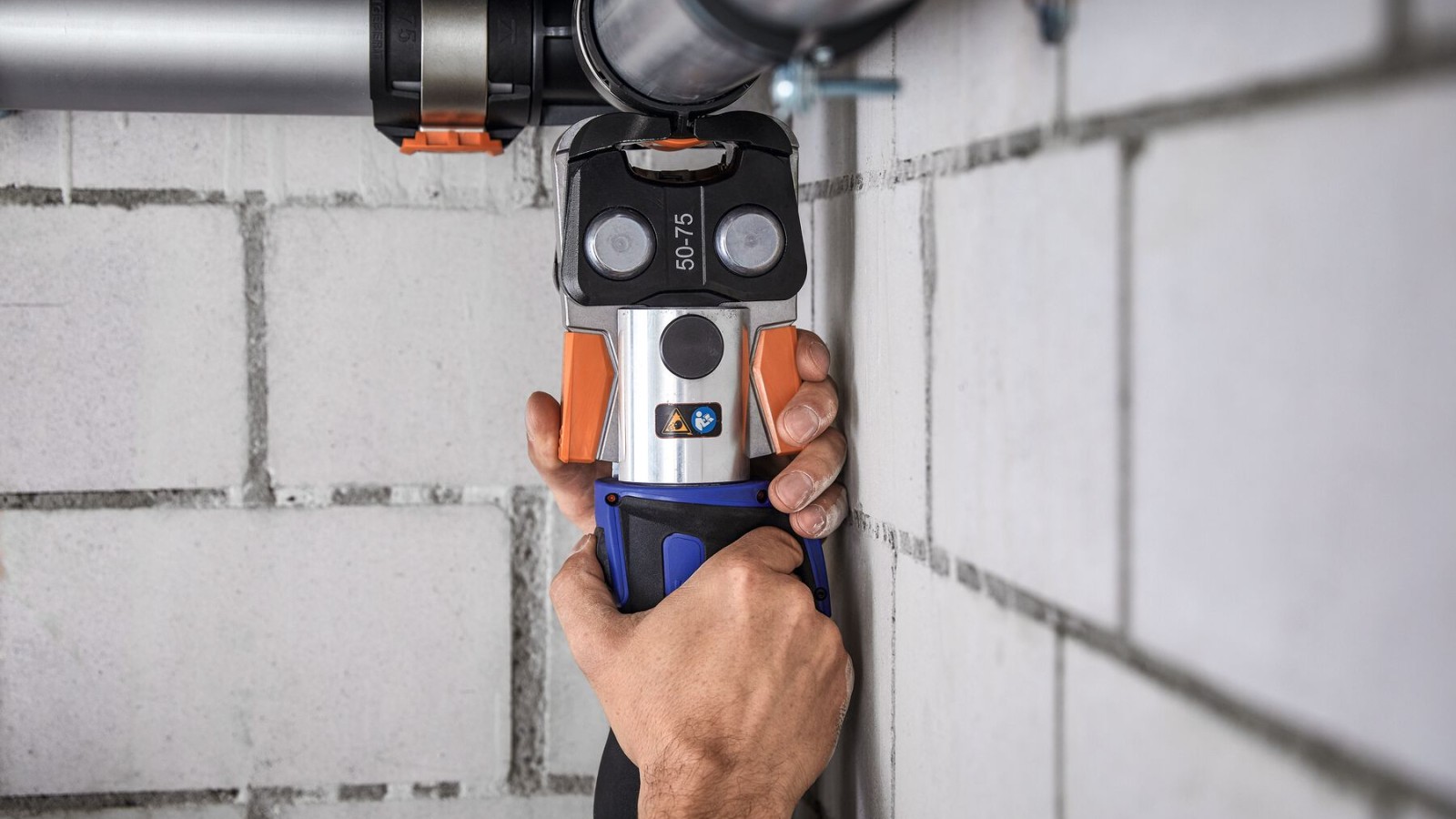

Montaż w ciasnych warunkach budowlanych: Szczęka zaciskowa musi być przyłożona tylko z boku, dzięki czemu bezpieczne zaciskanie nie wymaga wysiłku nawet w narożnikach lub wąskich przestrzeniach.

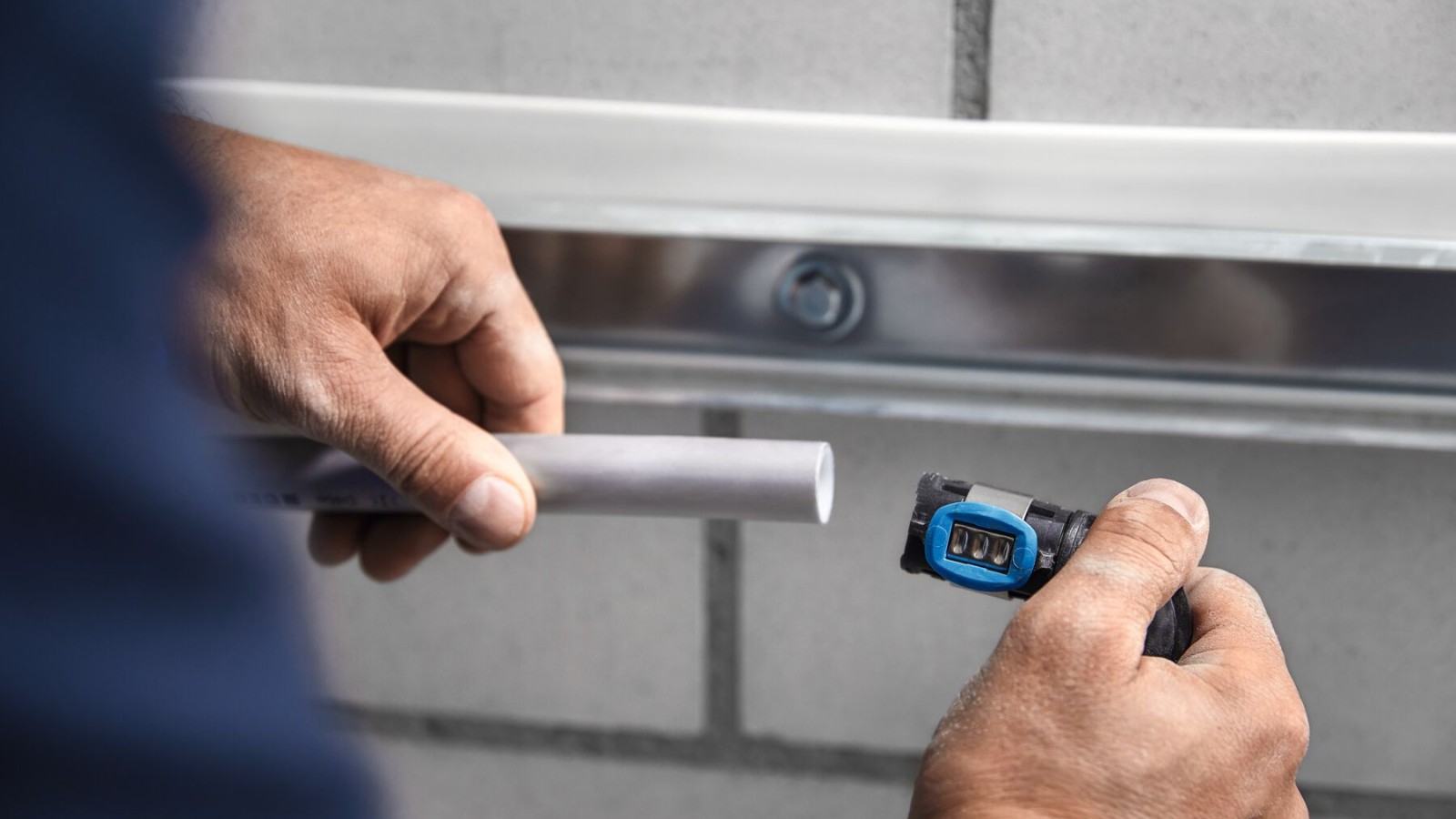

Bez gratowania i kalibracji: Po przycięciu na odpowiednią długość złączka zaprasowywana jest po prostu nasuwana na rurę. Jeśli rura nie jest idealnie okrągła, narzędzie do kalibracji Geberit może skorygować jej kształt.
Bez konieczności częstej zmiany narzędzi

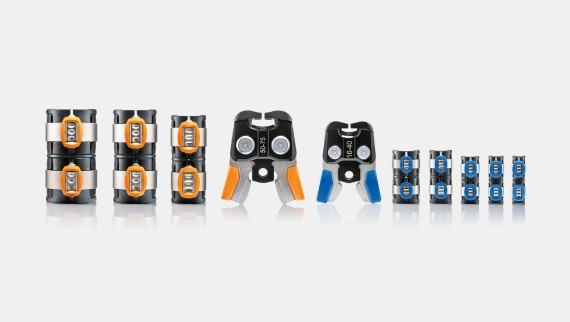

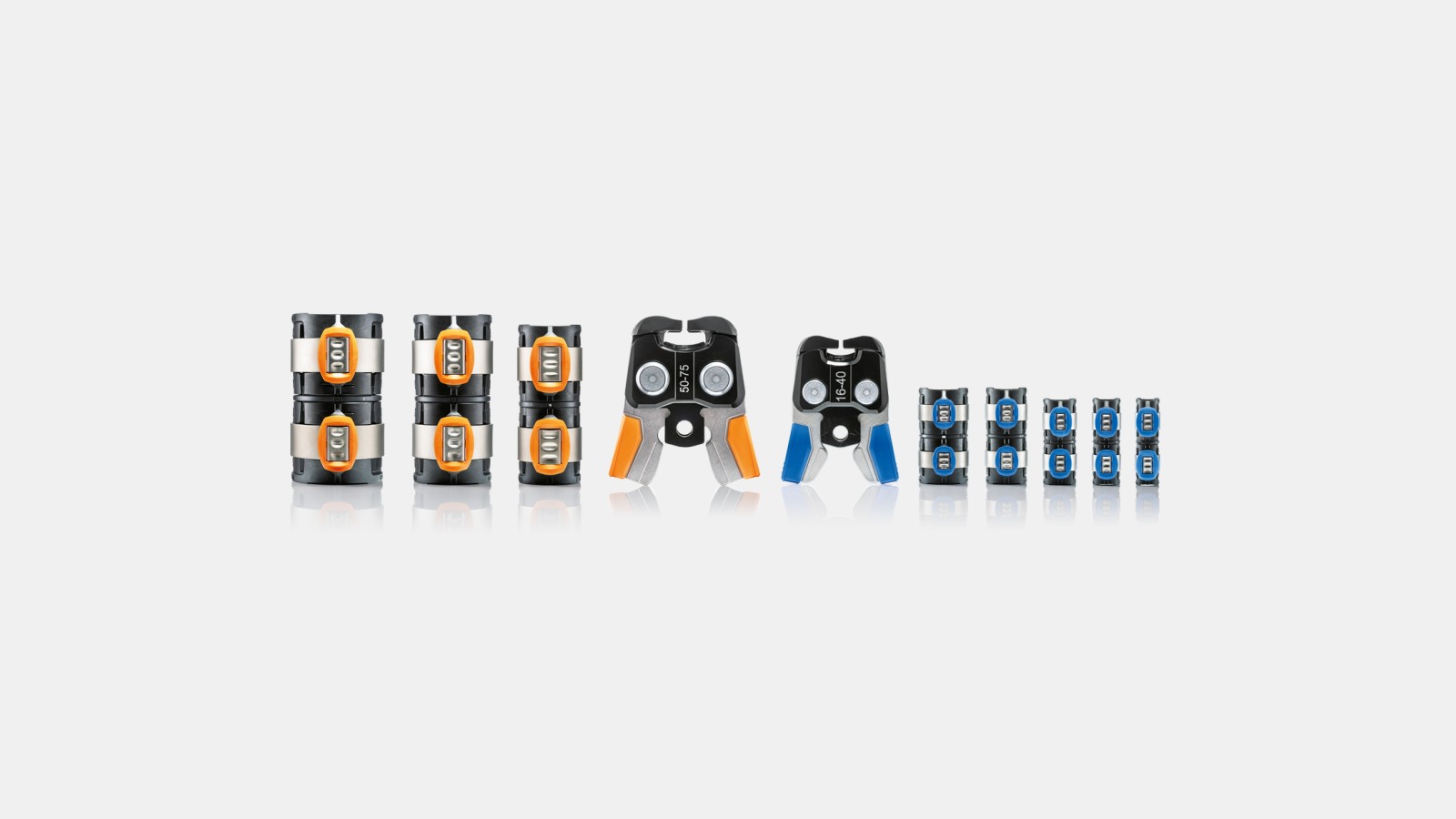

Rury w ośmiu wymiarach od d16 do d75 mogą być bezpiecznie zaprasowywane przy użyciu tylko dwóch szczęk zaciskowych, co eliminuje potrzebę częstej wymiany szczęk i minimalizuje liczbę narzędzi potrzebnych na miejscu budowy.
Wymiary od d16 do d40 mogą być zaciskane za pomocą ręcznych szczęk zaciskowych. Umożliwia to wykonanie instalacji dla całego budynku mieszkalnego bez konieczności korzystania ze źródła zasilania lub wymiany baterii.
Oznaczenie kolorami zapewnia wyraźne dopasowanie szczęki i kształtki oraz zmniejsza ryzyko pomyłki.
Brak konieczności wymiany narzędzi: do zaciskania w ośmiu rozmiarach od d16 do d75 wymagane są tylko dwie szczęki zaciskowe. Pozwala to na łatwą obróbkę instalacji łazienkowych bez konieczności wymiany szczęk.

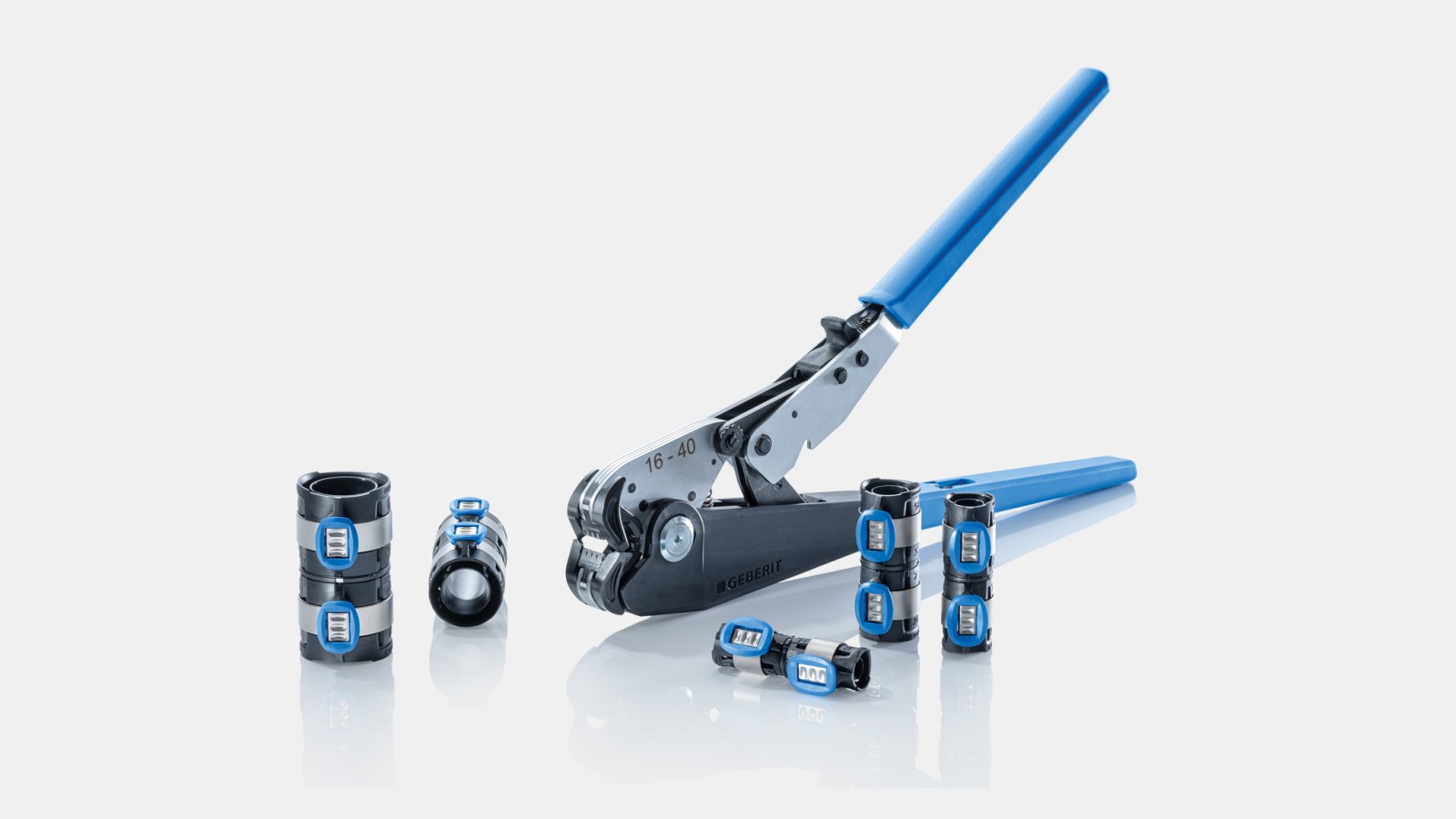

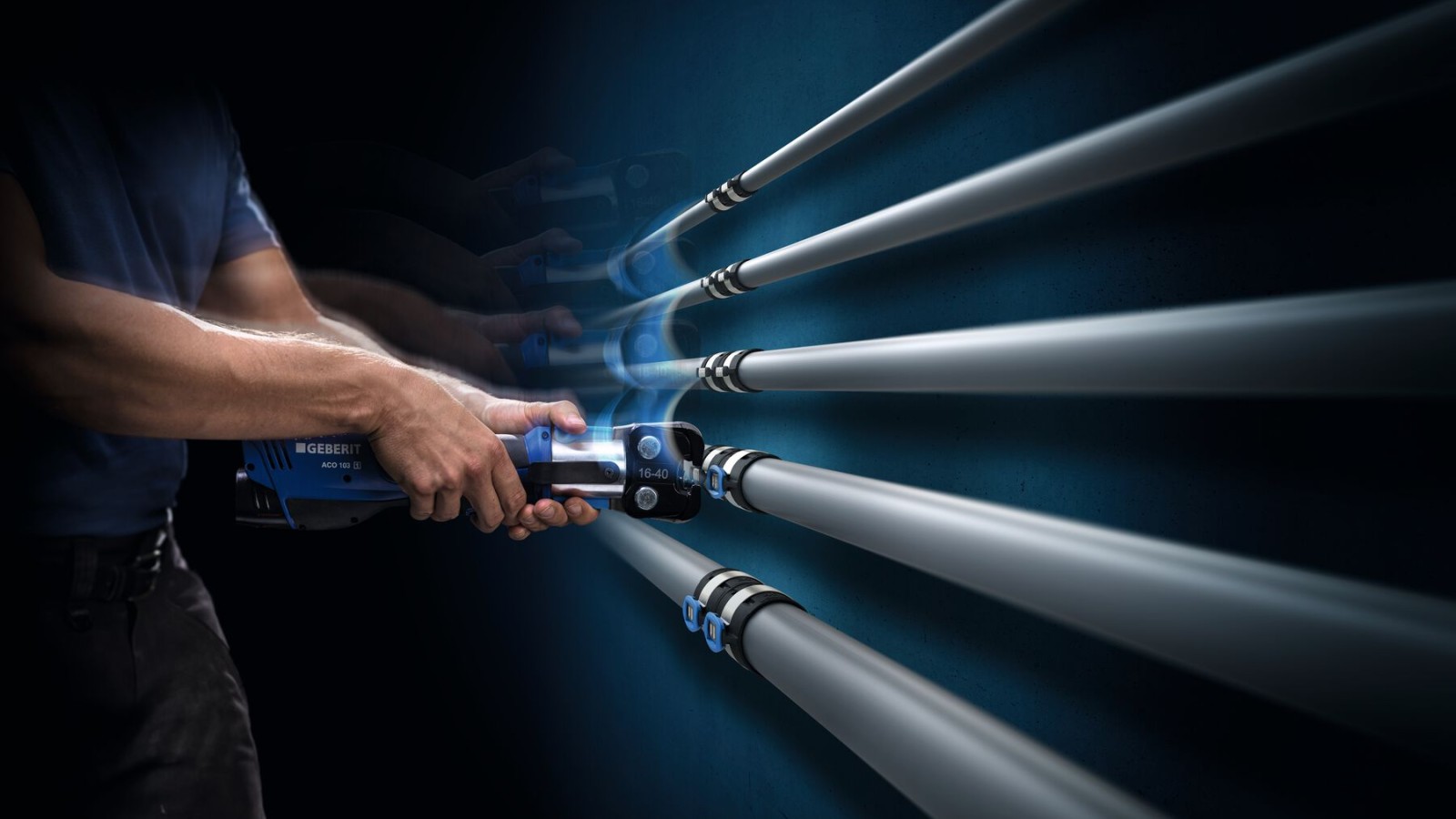

Ręczne szczęki zaciskowe dla wymiarów od d16 do d40: ręczne szczęki zaciskowe nie muszą być podłączone do zasilania, co oznacza, że narzędzie jest zawsze gotowe do użycia i nie ma niepotrzebnych przerw na wymianę lub ładowanie baterii.
Kolorystyczne dopasowanie szczęki zaciskowej do wymiarów: Oznaczenia kolorystyczne na wskaźniku zaciskania i szczęce zaciskowej umożliwiają użytkownikom intuicyjny wybór właściwego narzędzia.
Bezpieczne połączenia rurowe z niezawodnymi funkcjami kontrolnymi
Geberit FlowFit zapewnia bezpieczne i pewne przetwarzanie w wielu punktach procesu. Okienko kontrolne w złączce umożliwia precyzyjne sprawdzenie głębokości wsunięcia rury.

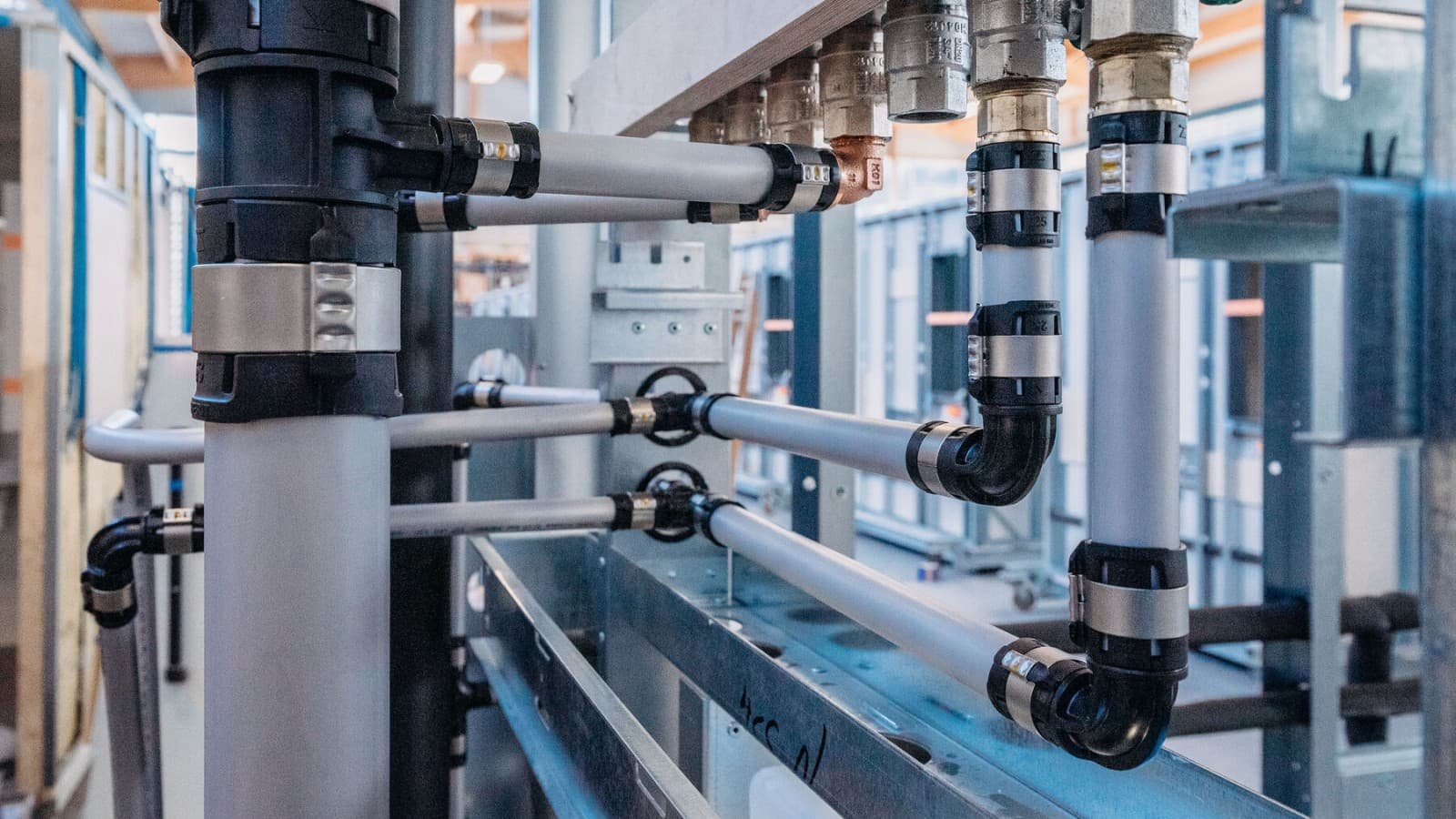

Kolorowy wskaźnik zaprasowania odpada dopiero po udanym zaciśnięciu, dzięki czemu niezaprasowane połączenia są natychmiast widoczne podczas kontroli wzrokowej.

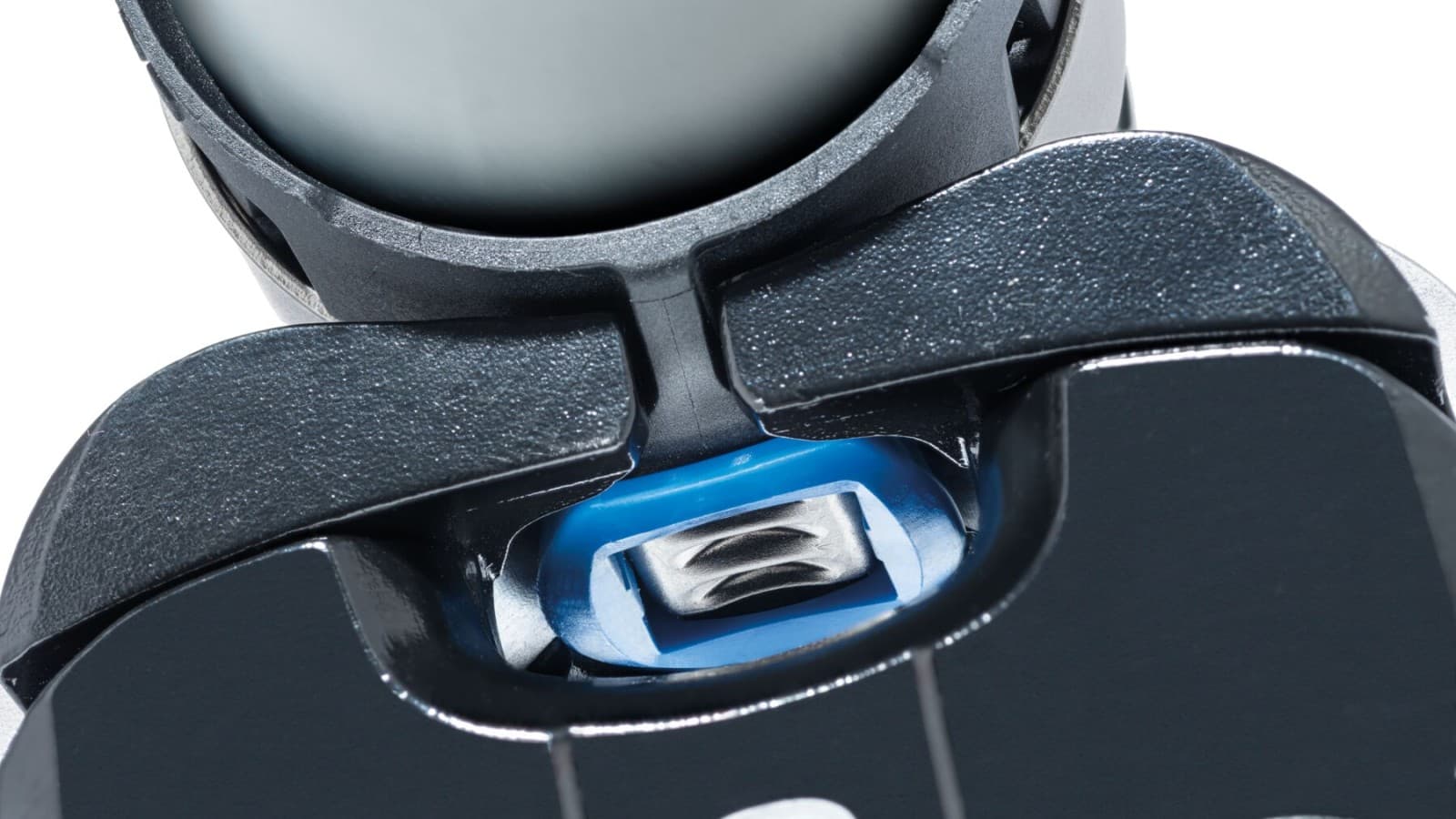

Narzędzie i wskaźnik zaprasowania pasują do siebie jak zamek i klucz, praktycznie eliminując ryzyko nieudanych sekwencji zaciskania z powodu nieprawidłowego ustawienia narzędzia.
Koniec z nieudanymi sekwencjami zaciskania: wskaźniki zaciśnięcia pomagają z łatwością ustawić szczęki zaciskowe. Praktycznie eliminuje to ryzyko nieudanej sekwencji zaciskania spowodowanej nieprawidłowym pozycjonowaniem.

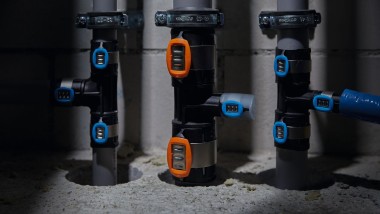

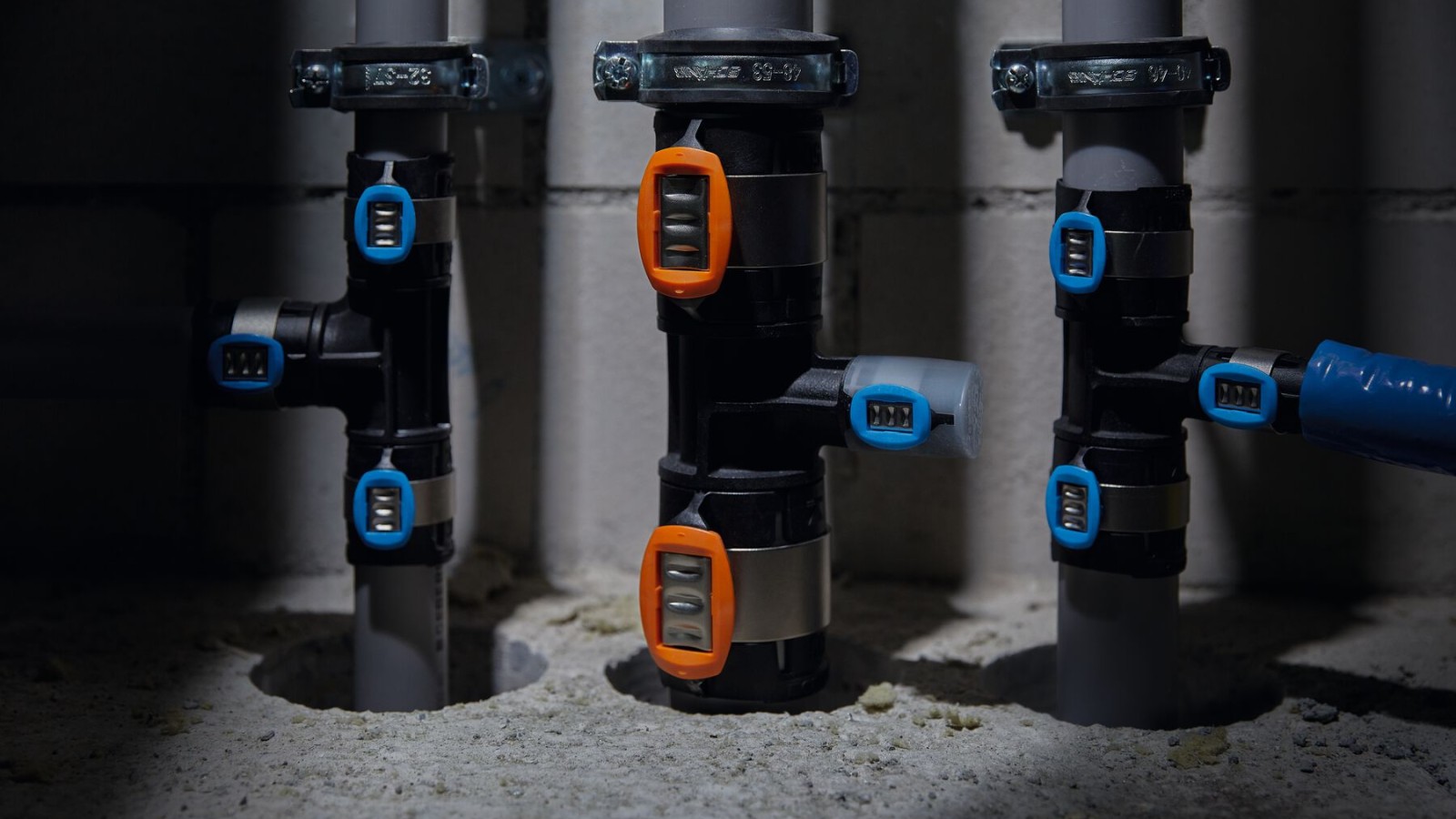

Niezaciśnięte połączenia są wyraźnie widoczne: nawet gdy przy utrudnionej widoczności, można wyraźnie zobaczyć, czy wskaźnik zaprasowania jest nadal obecny, czy też dany punkt został już zaprasowany. Zdefiniowane ścieżki wycieku sprawiają, że niezaprasowane połączenia są natychmiast widoczne podczas próby ciśnieniowej.

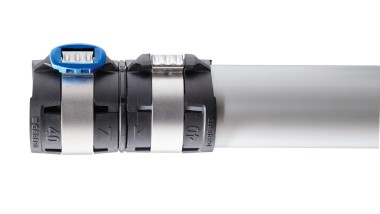

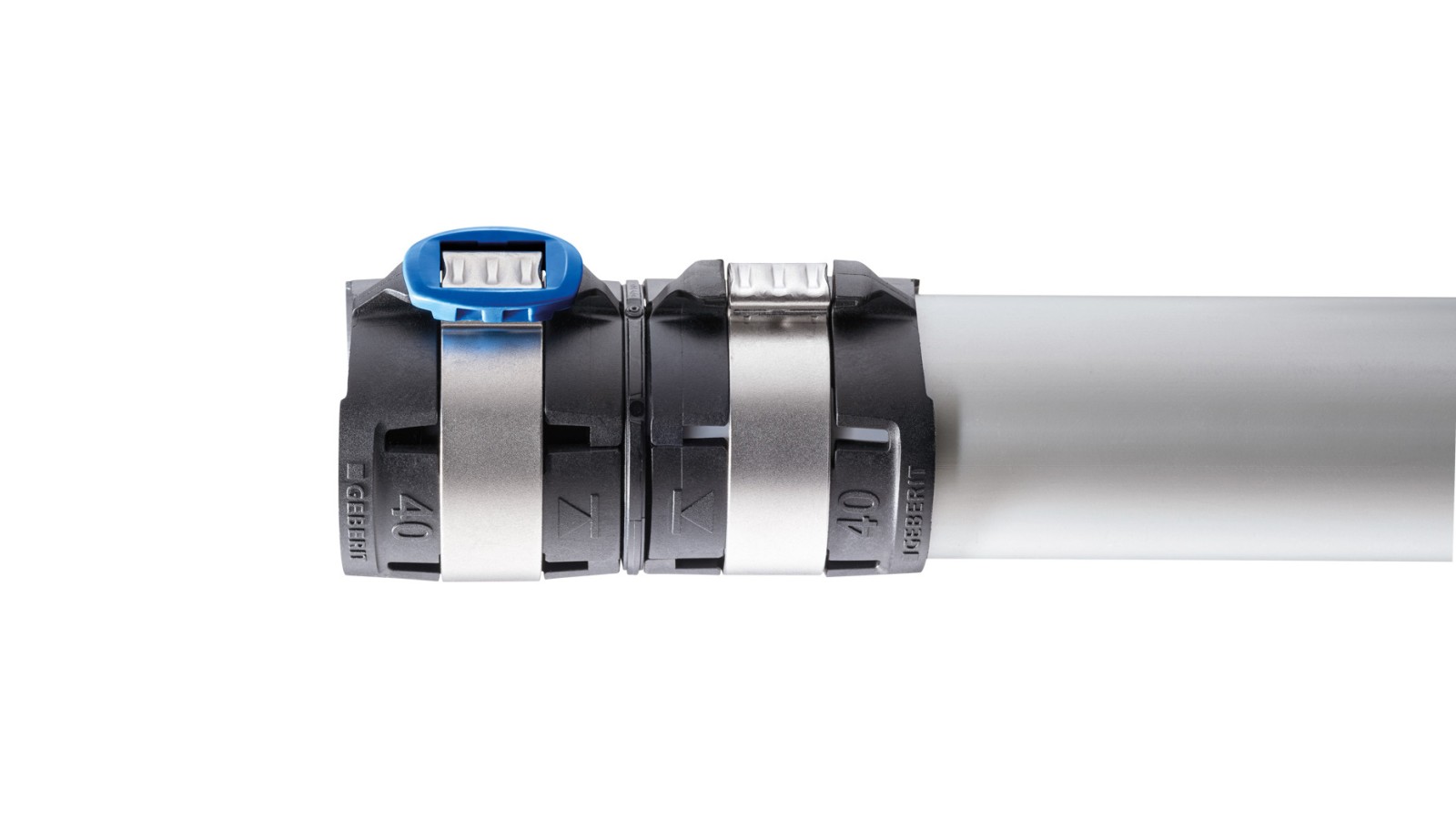

Niezawodne sprawdzanie głębokości wsunięcia: dzięki okienkom kontrolnym w złączce instalatorzy mogą wyraźnie określić, czy rura jest całkowicie i prawidłowo wsunięta.
Czysta instalacja bez strat ciśnienia

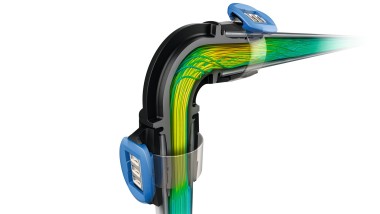

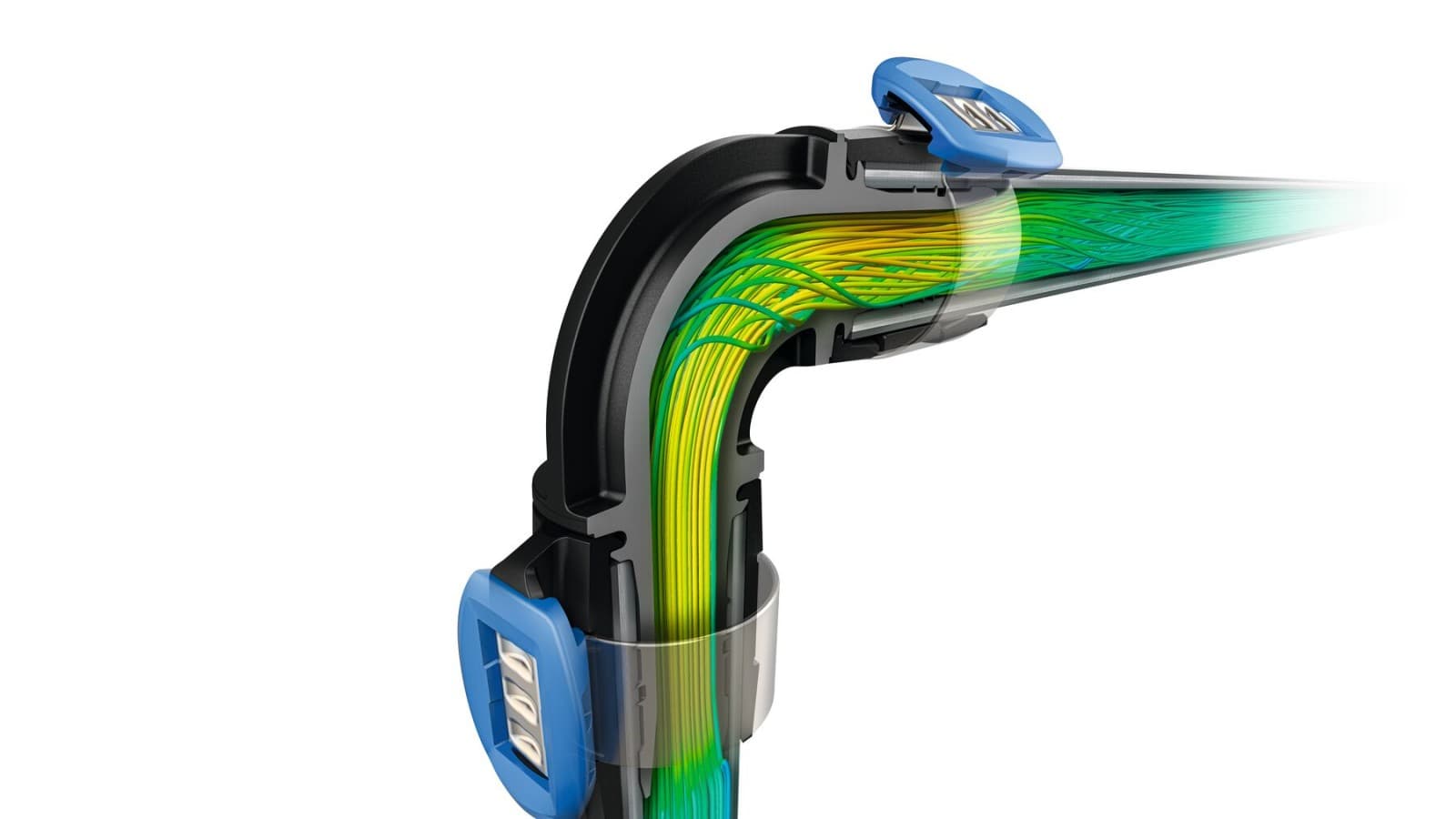

Zoptymalizowana pod kątem przepływu konstrukcja złączek zaciskowych Geberit FlowFit zapewnia minimalne straty ciśnienia. Instalacje wody pitnej mogą być projektowane i instalowane przy znacznie mniejszych średnicach.
Skutkuje to krótszymi czasami poboru, mniejszą objętością wody i mniejszą stagnacją w rurze.

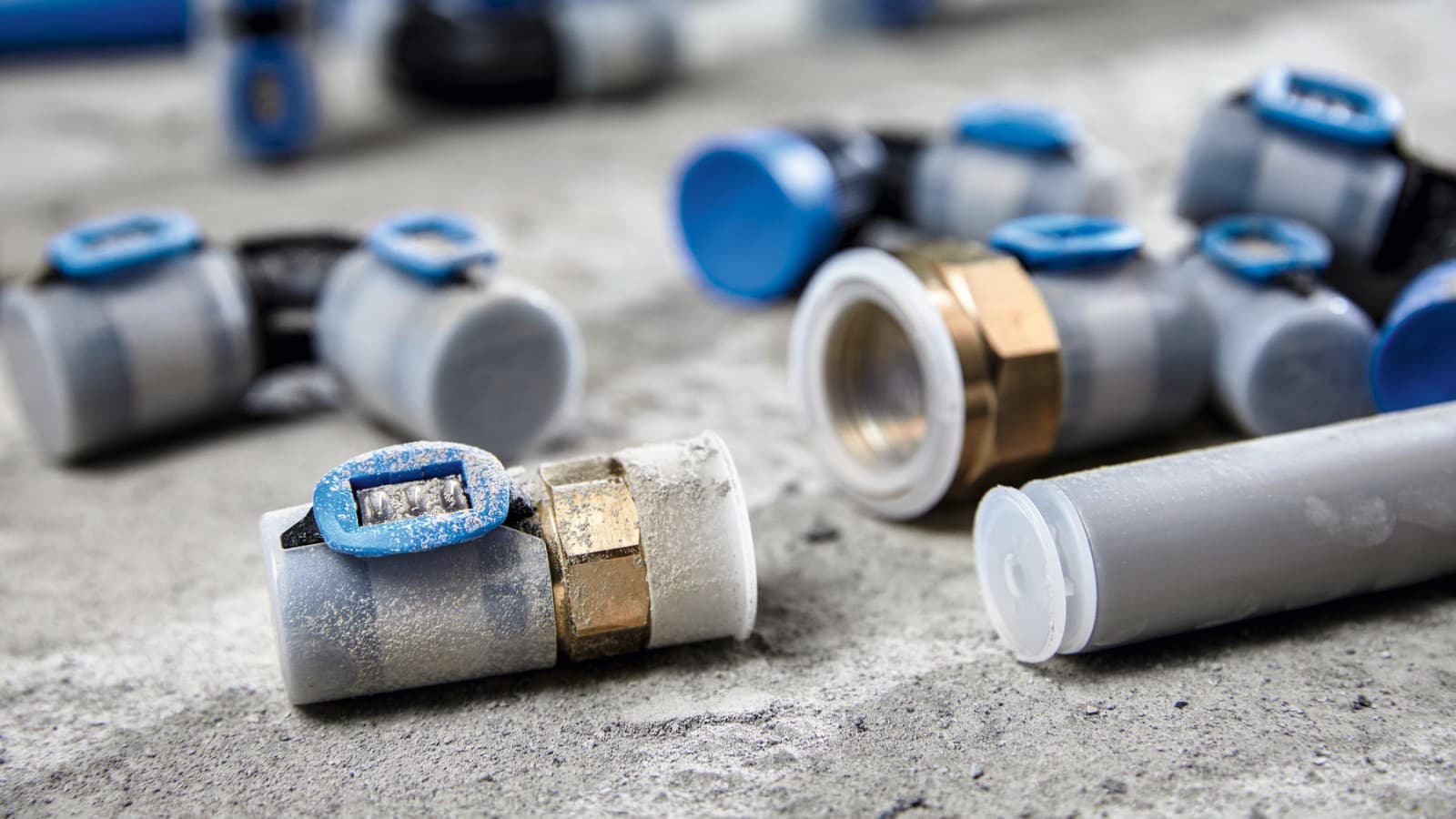

Wszystkie złączki i rury Geberit FlowFit, w tym połączenia gwintowane, są wyposażone w zaślepki ochronne. Gwarantuje to, że pozostają one zabezpieczone przed cząstkami i zanieczyszczeniami podczas transportu i przechowywania.
System zasilania zoptymalizowany pod kątem strat ciśnienia: przy minimalnych stratach ciśnienia instalacja wody pitnej może być wykonana przy użyciu rur o mniejszych wymiarach niż dotychczas. Skutkuje to lepszym poziomem higieny, oszczędnością materiałów i mniejszym nakładem pracy przy instalacji.
Ochrona przed cząstkami stałymi i zanieczyszczeniami: wszystkie złączki Geberit FlowFit, w tym połączenia gwintowane i rury, są w pełni zabezpieczone przed zanieczyszczeniami i uszkodzeniami podczas transportu za pomocą zaślepek ochronnych.

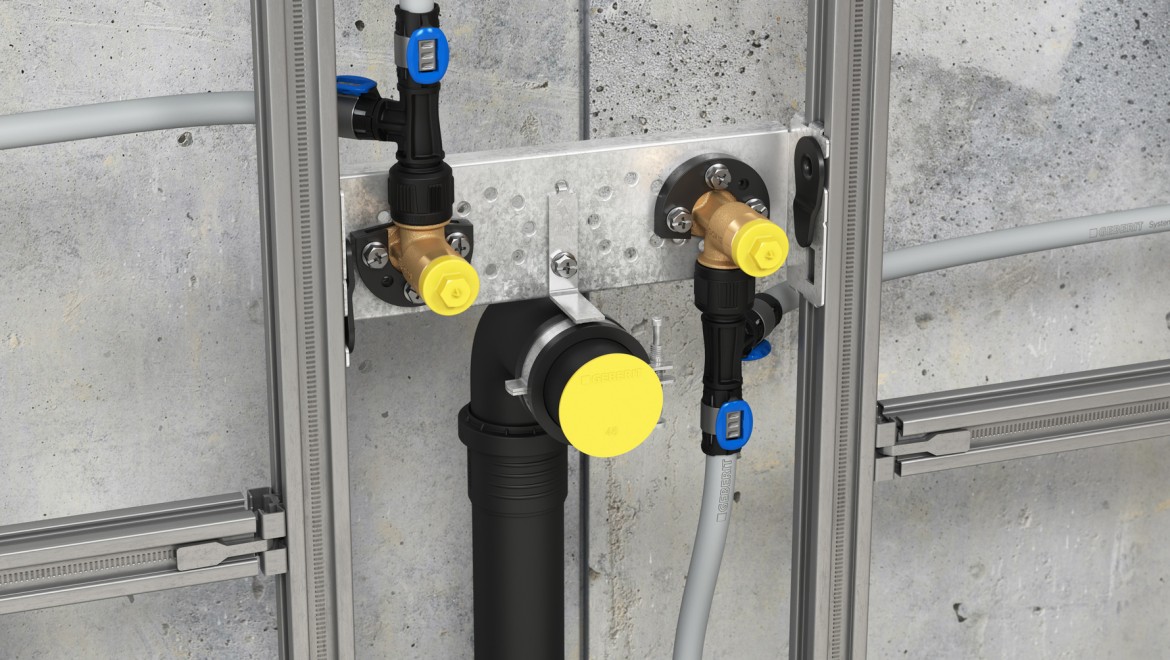

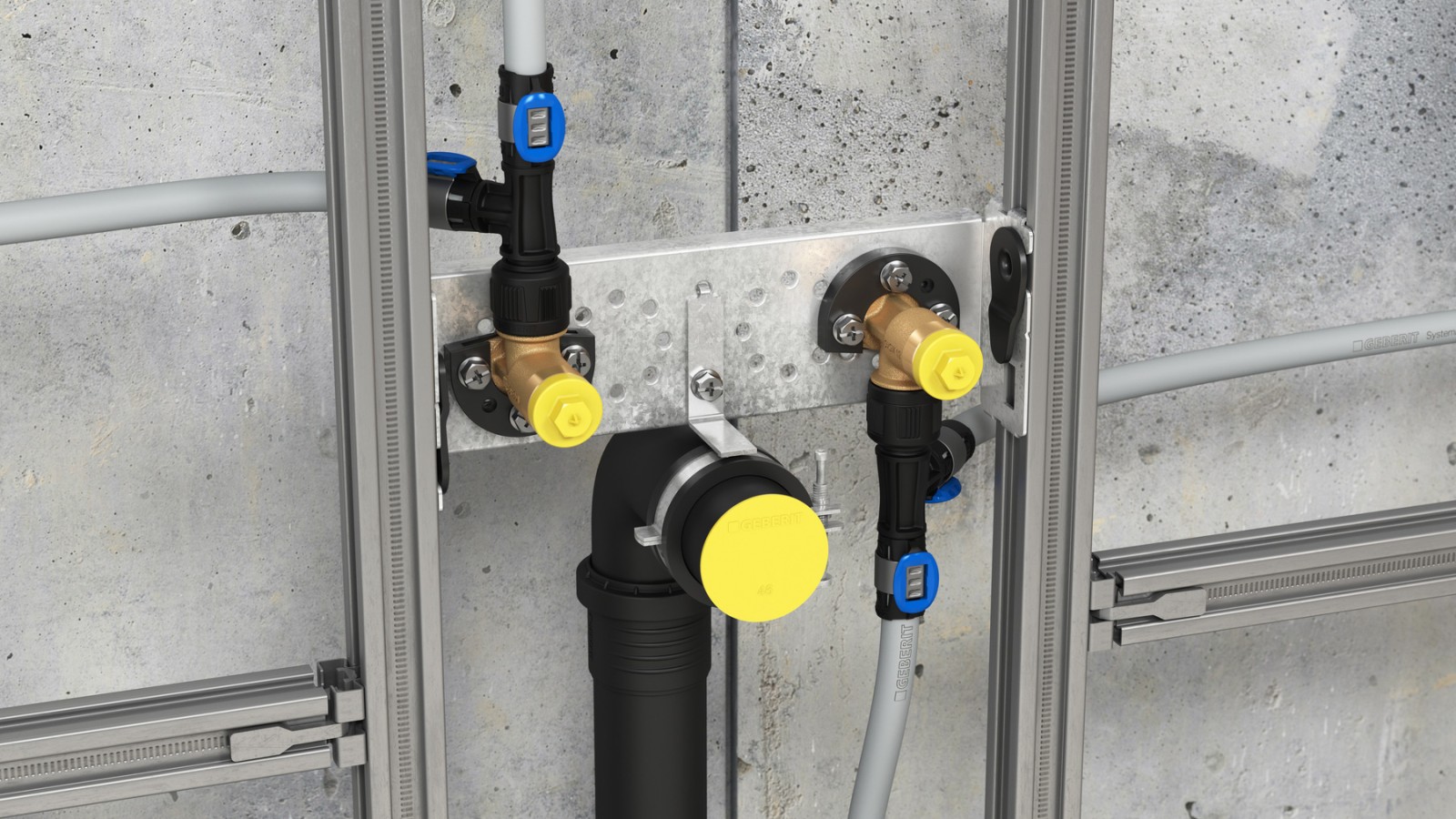

Zaletą stosowania trójników Geberit MasterFix jest to, że znacznie zmniejszają one przenoszenie ciepła na złącze baterii i ułatwiają instalację rur połączonych szeregowo.
Główne zastosowania i obszary użytkowania
Rury do wody pitnej
Geberit FlowFit może być stosowany do rur wody pitnej w pionach, a także do rur przyłączeniowych do ciepłej i zimnej wody.
Ogrzewanie w budynkach mieszkalnych
Geberit FlowFit nadaje się do systemów wody chłodzącej i grzewczej z lub bez środka przeciw zamarzaniu, dla ciśnień do 10 barów.
Sprężone powietrze
Geberit FlowFit może być stosowany do sprężonego powietrza o ciśnieniu do 10 barów.
Geberit FlowFit w skrócie
Fakty i liczby
Przegląd asortymentu
- 8 szerokości nominalnych od d16 do d75
- Około 500 kształtek i komponentów
- Rury systemowe wielowarstwowe (ML), dostępne również w rurze osłonowej lub preizolowane
- Rury systemowe z polibutenu (PB), dostępne również w rurze osłonowej
- Adapter MasterFix do beznarzędziowych, bezpiecznych połączeń śrubowych z urządzeniami sanitarnymi Geberit
- Szeroki asortyment adapterów i połączeń z innymi systemami
Wymiary
Dostępne wymiary rur
| Średnica nominalna DN | Wymiary d x s (mm) |
|---|---|
| 12 | 16 x 2.0 |
| 15 | 20 x 2.0 |
| 20 | 25 x 2.5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3.0 |
| 40 | 50 x 3.8 |
| 50 | 63 x 4.0 |
| 65 | 75 x 4.6 |

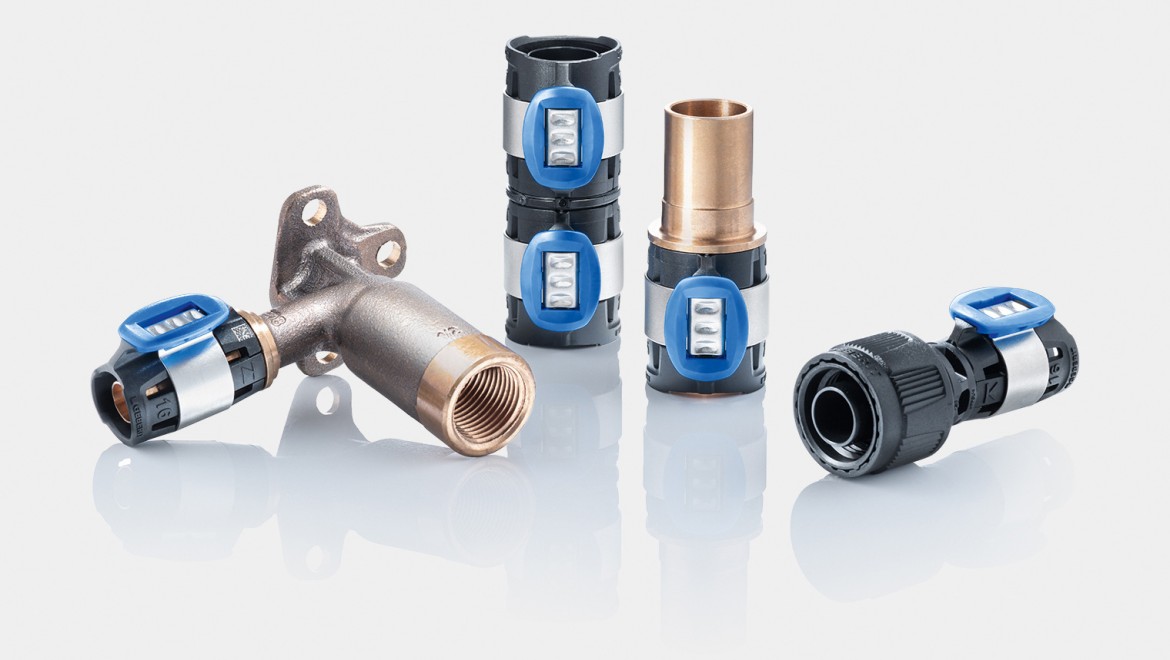

Kształtki
Cechy
Kompleksowy asortyment

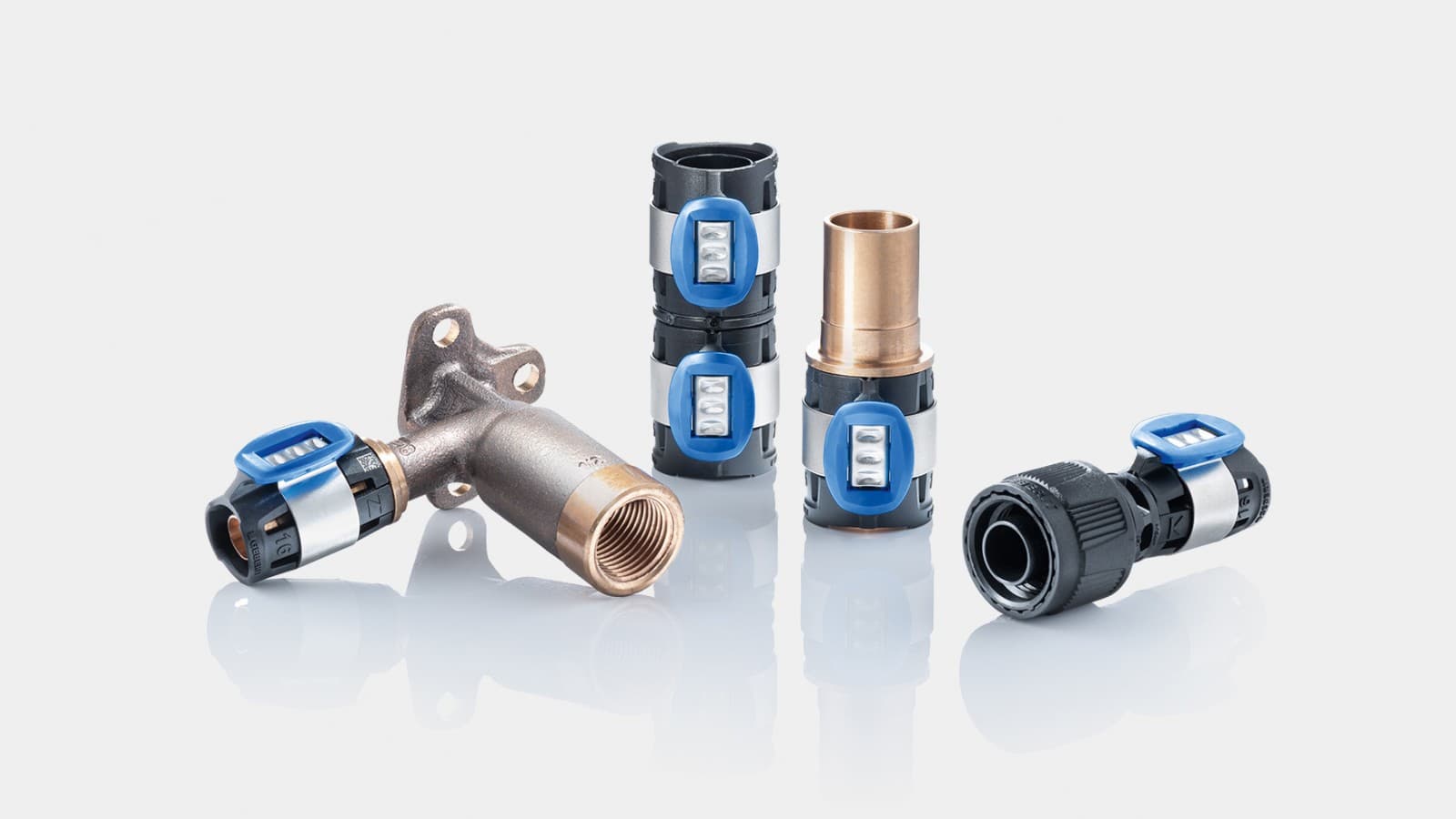

Geberit FlowFit oferuje szeroki asortyment kształtek wykonanych z PPSU, bezołowiowego brązu i bezołowiowego brązu krzemowego. Asortyment obejmuje zarówno kształtki standardowe, jak i specjalne.
Połączenie bez użycia narzędzi
Geberit FlowFit można podłączyć bez użycia narzędzi do dowolnych baterii i złączek Geberit za pomocą adaptera MasterFix. Połączenie można ponownie usunąć nawet po długim okresie eksploatacji.
Możliwość połączenia z innymi systemami zasilania

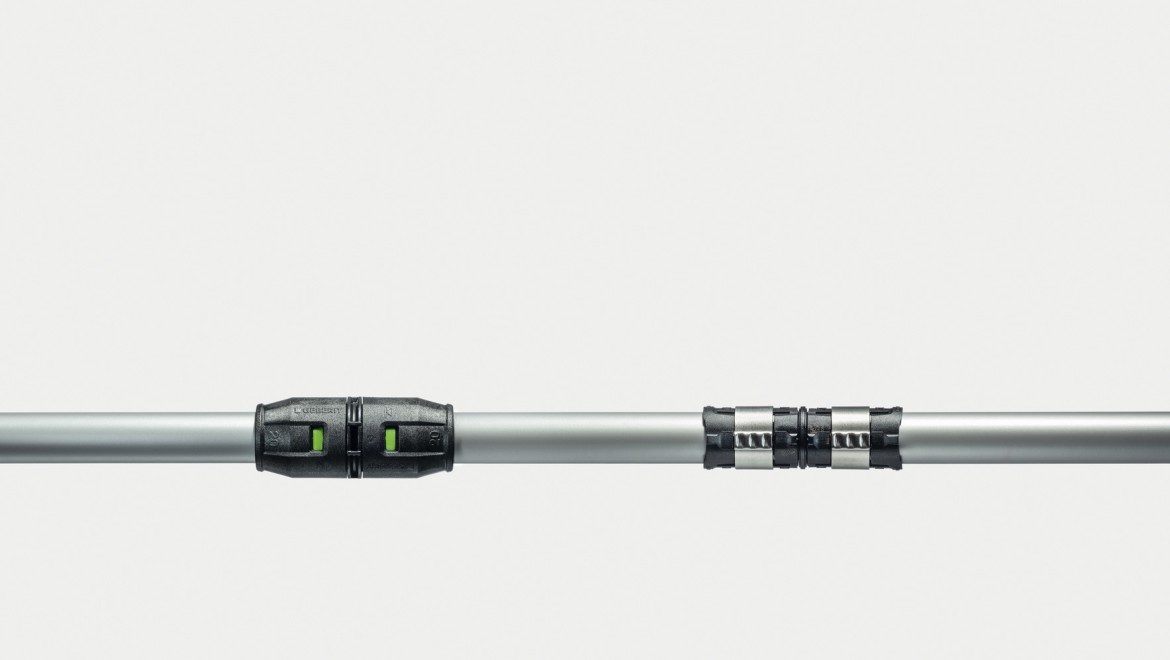

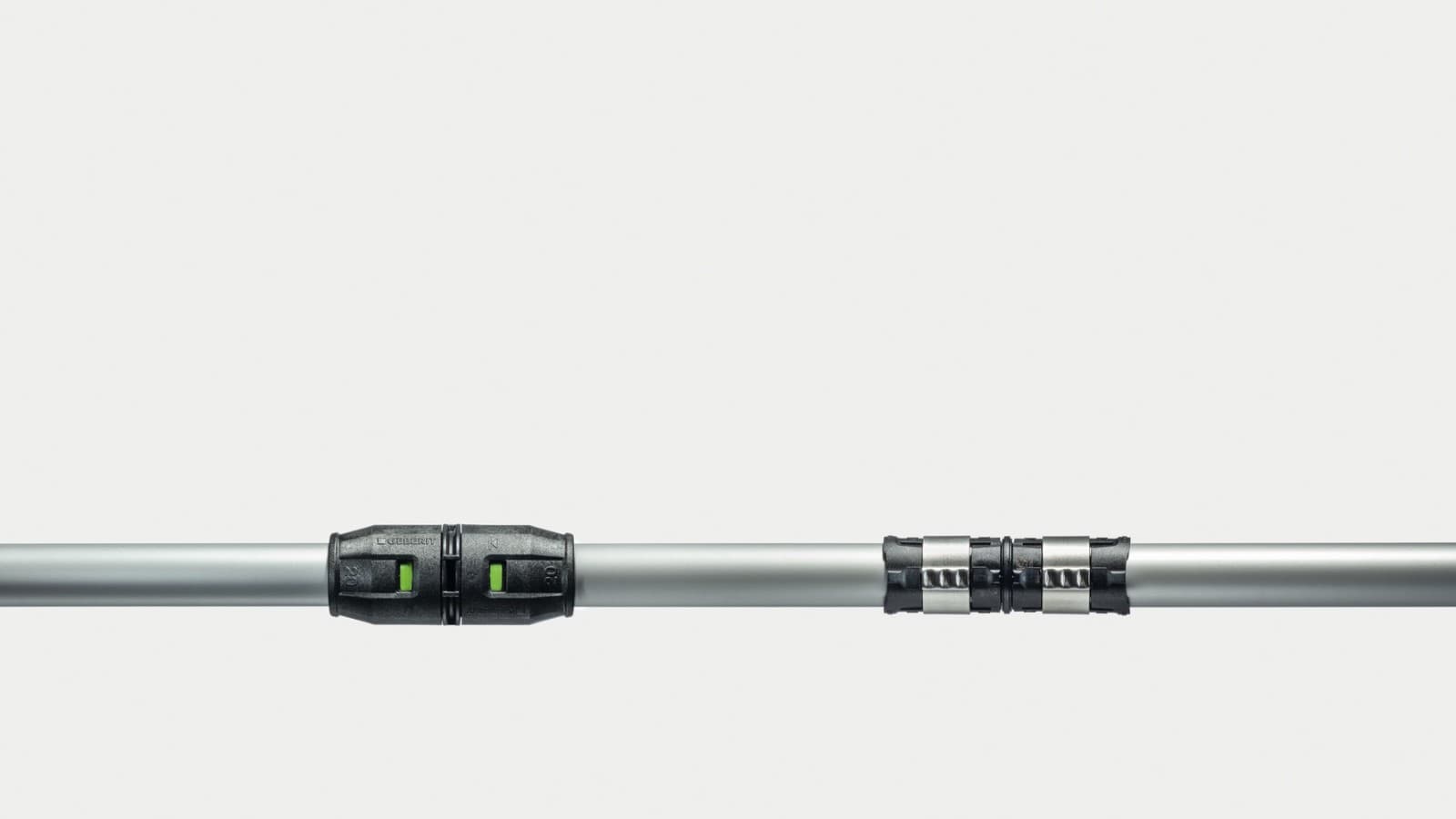

Rury systemowe Geberit FlowFit mogą być również stosowane jako połączenia wciskane ze złączkami Geberit PushFit. Dostępne są adaptery systemowe do łączenia z innymi systemami zasilania Geberit.
Uniwersalna złączka Geberit FlowFit
Podłączanie Geberit FlowFit do istniejących rur w starszych budynkach było skomplikowanym i czasochłonnym zadaniem.
Teraz uniwersalna złączka Geberit FlowFit oferuje znacznie prostsze rozwiązanie. Zacznij od zmierzenia wymiarów istniejącej rury, przygotuj ją za pomocą narzędzia do gratowania i kalibracji Geberit, przymocuj adapter i zaprasuj. Drugi koniec można zainstalować jak zwykle za pomocą Geberit FlowFit.
Uniwersalna złączka jest dostępna dla Geberit FlowFit w rozmiarach od d16 do d26 z rurami o różnych grubościach.
Rury systemowe

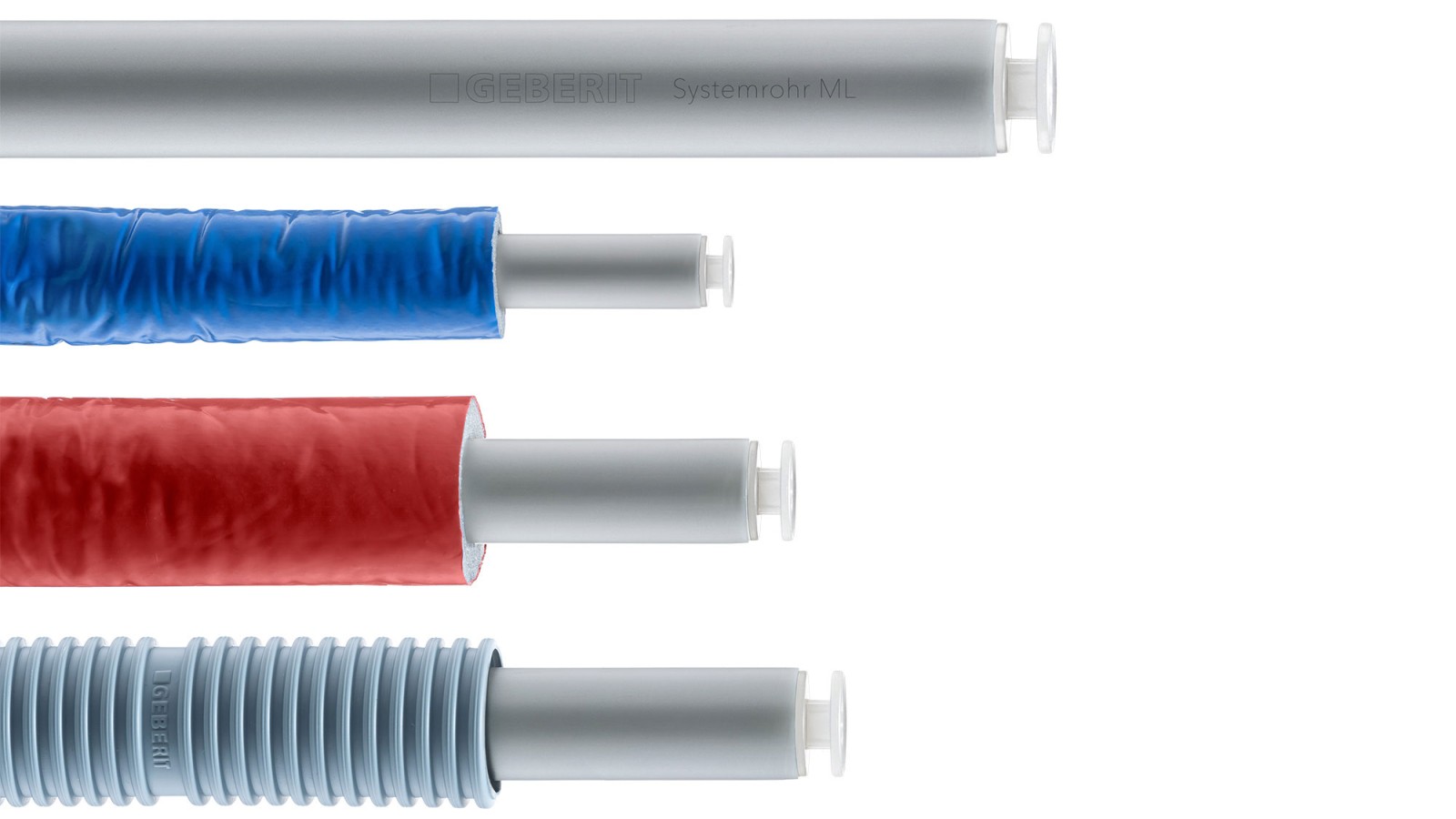

Rura systemowa ML Geberit
- Wielowarstwowa rura systemowa do wszystkich zastosowań
- Lekka i z natury stabilna
- Dostępna jako rura bez izolacji dla wymiarów od d16 do d75
- W peszlu lub z izolacją z pianki polietylenowej dla wymiarów d16 i d20
- Dostępne są różne grubości izolacji z trwałą powłoką foliową w kolorze czerwonym i niebieskim
- Zaślepki ochronne na końcach rur zapobiegają gromadzeniu się brudu i cząstek stałych
- Dostępne w zwojach dla wymiarów od d16 do d32

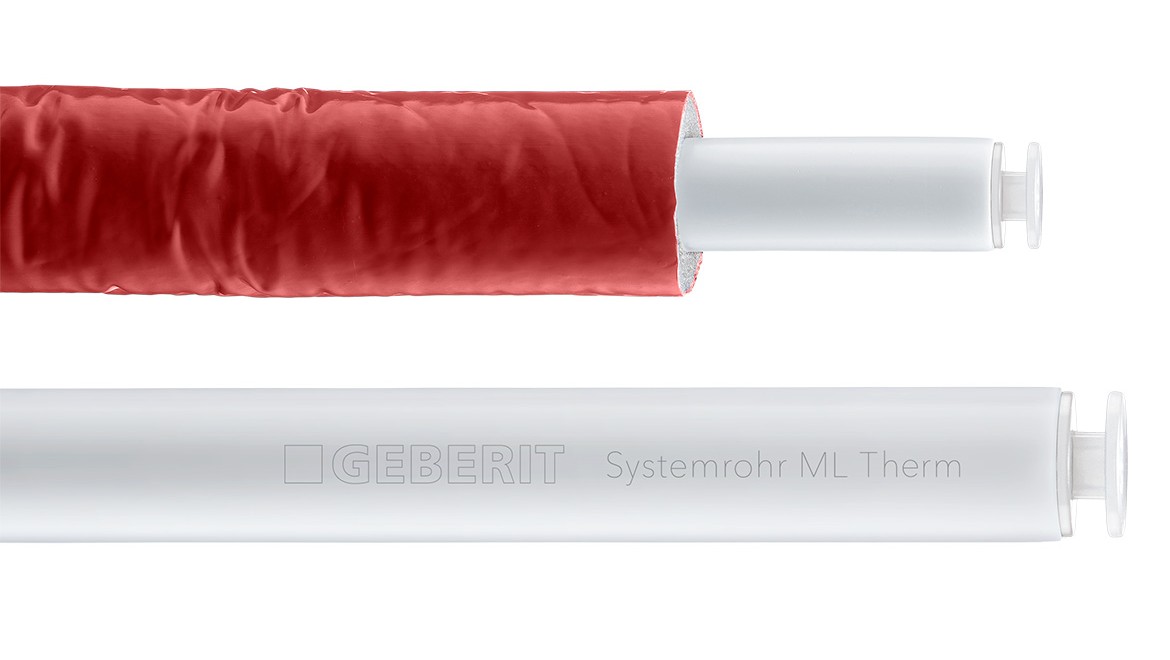

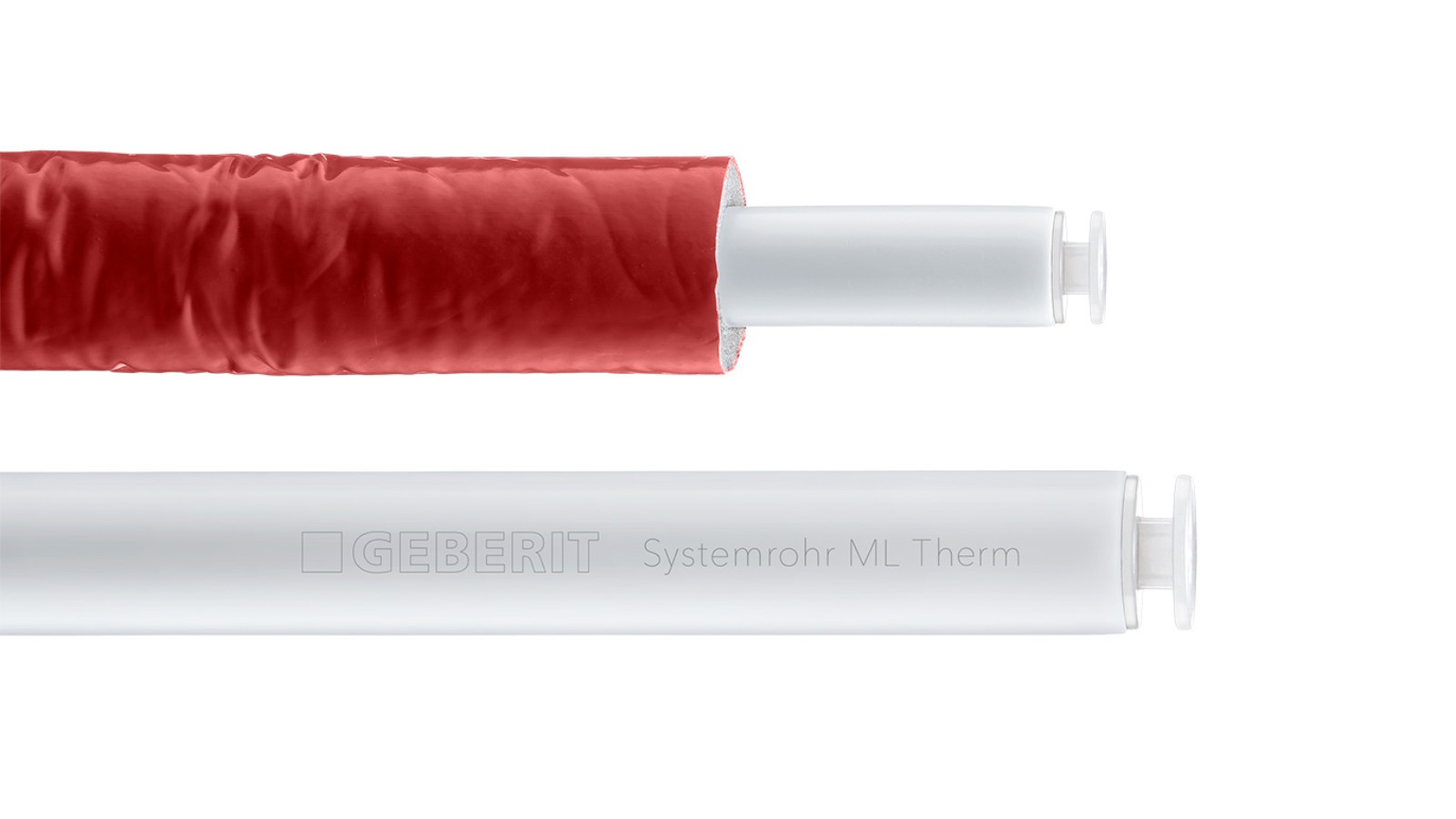

Rura sytemowa ML Therm Geberit
- Do instalacji grzewczych
- Dostępne w zwojach dla wymiarów od d16 do d25
- Z izolacją z pianki polietylenowej dla wymiarów d16 i d35 z trwałą powłoką z czerwonej folii
- Dostępne w zwojach

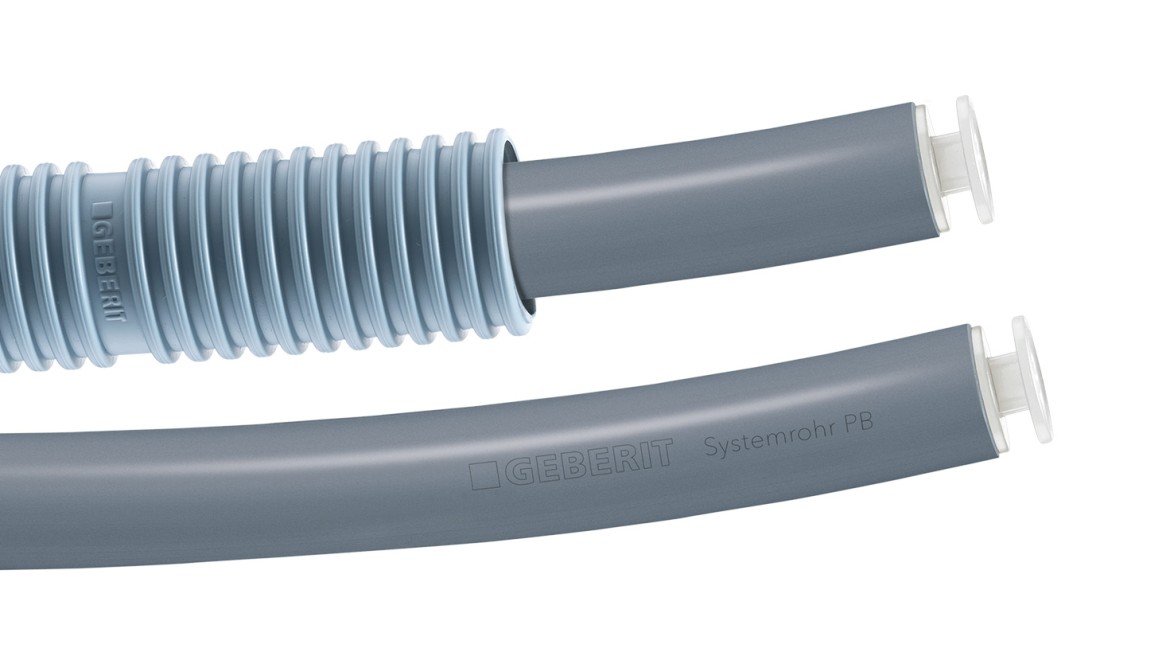

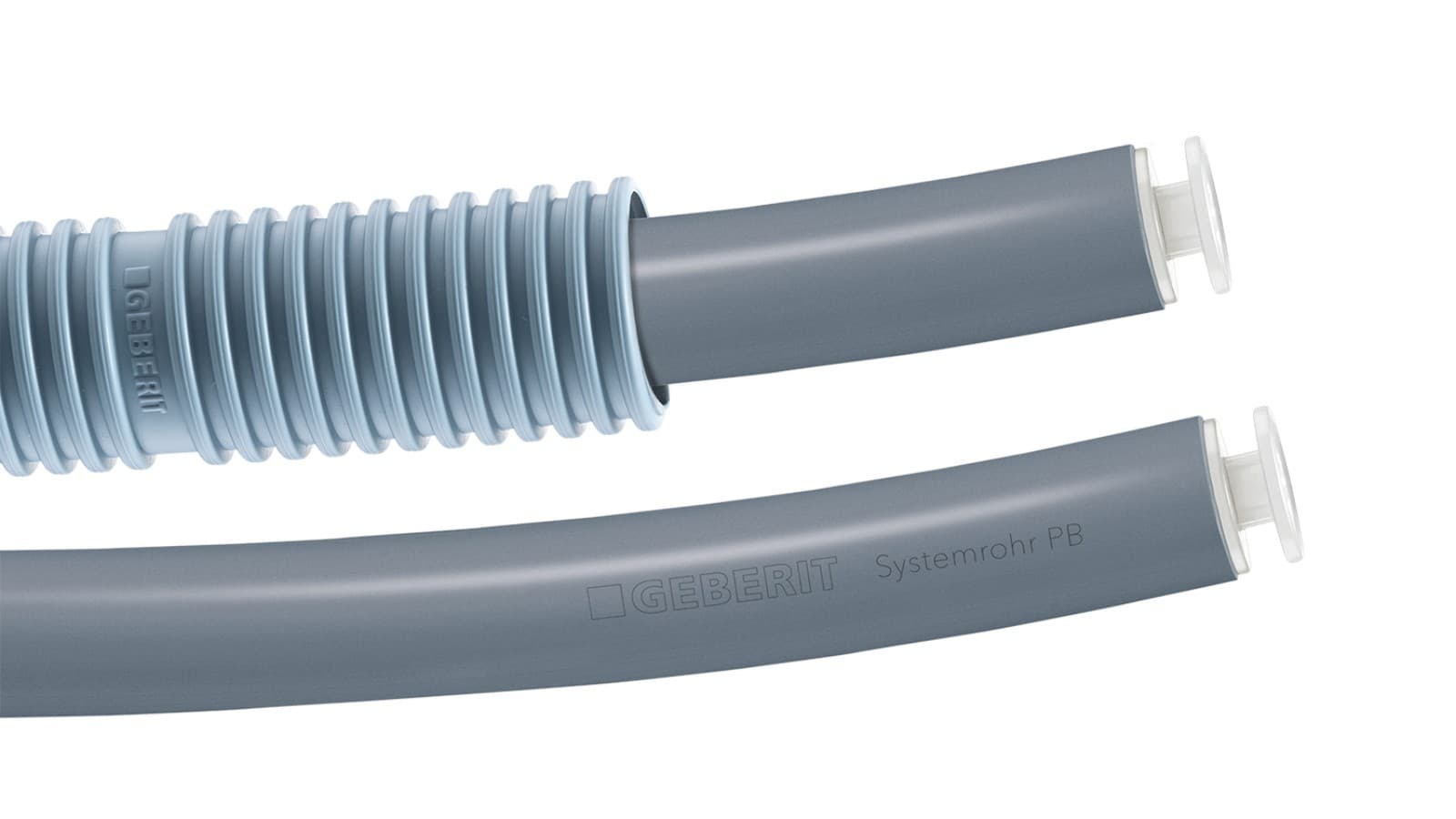

Rura systemowa PB Geberit
- Elastyczna rura wykonana w całości z tworzywa sztucznego
- Dostępne wymiary: 16, 20 i 25 mm
- Dostępne również w rurze osłonowej
- Dostępne w zwojach
Deklaracja środowiskowa produktu
Deklaracja produktowa EPD
Deklaracje środowiskowe produktu (EPD) zapewniają przejrzystość i umożliwiają porównywanie produktów pod względem ich wpływu na środowisko.
Deklaracje środowiskowe produktu są dostępne dla rur Geberit FlowFit i najpopularniejszych kształtek Geberit FlowFit:
- Rury systemowe ML Geberit FlowFit
- Rury systemowe PB Geberit FlowFit
- Plastikowe złączki Geberit FlowFit (dostępne jedynie w języku angielskim)
- Metalowe złączki Geberit FlowFit
Instalacja
Krótka instrukcja instalacji
