Wtyczka Geberit BIM Zasoby BIM ułatwiające projektowanie instalacji MEP
Architekci i projektanci instalacji sanitarnych napotykają liczne wyzwania przy projektowaniu z wykorzystaniem obiektów BIM, takie jak czasochłonne wyszukiwanie właściwych danych czy konieczność pracy z dużą ilością niepoprawnych lub nieaktualnych zasobów BIM.
Wtyczka Geberit BIM jest innowacyjnym rozwiązaniem wspierającym cyfrowe projektowanie instalacji w budynkach (MEP: mechanicznych, elektrycznych i sanitarnych).
Pobierz wtyczkę Geberit BIM
Wypełnij poniższy formularz, aby pobrać wtyczkę.
Dlaczego warto korzystać z wtyczki Geberit BIM?
Optymalny format danych
Zredukowana wielkość danych oszczędza zasoby komputera i usprawnia proces projektowania.
Łatwe przygotowanie danych do przetargów publicznych
W przypadku przetargów publicznych dane można jednym kliknięciem przekształcić na ogólne oznaczenia.
Treści zawsze aktualne
Zawartość BIM w katalogu jest zawsze aktualna i dostosowana do wybranego rynku.
Łatwiejsze projektowanie
Praktyczne funkcje wspierające szczegółowe projektowanie i planowanie prefabrykacji.
Łatwe projektowanie pomieszczeń sanitarnych z zasobami BIM dla Autodesk® Revit®
Planowanie pomieszczenia sanitarnego jest niezwykle proste dzięki wtyczce Geberit BIM – od etapu projektu instalacji aż po gotową łazienkę. Dzięki funkcjonalności i ofercie produktowej jest to kompleksowe narzędzie do projektowania i obliczeń.
Integracja ceramiki i mebli łazienkowych umożliwia kompleksowe podejście – od architektury, przez projektowanie instalacji MEP, po aranżację wnętrz.
Zaawansowane funkcje umożliwiają efektywną prefabrykację opartą na modelu, przy zachowaniu jak największej swobody w rozmieszczaniu elementów przeznaczonych do prefabrykacji.
W projektach publicznych, gdzie wymagane są dokumenty neutralne względem producenta, wtyczka Geberit BIM umożliwia ukrycie informacji specyficznych dla producenta za pomocą jednego kliknięcia.
Dostępne moduły
Wtyczka Geberit BIM oferuje cztery moduły wspierające specjalistów w cyfrowym projektowaniu instalacji MEP. Wszystkie funkcje są zintegrowane z Autodesk Revit.
Wtyczka Geberit BIM jest automatycznie instalowana w odpowiednim folderze programu po jej pobraniu. Po ponownym uruchomieniu aplikacji Revit, wtyczka Geberit BIM pojawia się w karcie „Dodatki” i można ją tam aktywować.
Moduł katalogu: bezpośredni dostęp do zasobów BIM produktów Geberit
Moduł katalogu daje użytkownikom bezpośredni dostęp do pełnych zasobów BIM produktów Geberit. Zawartość jest zawsze aktualna, dzięki czemu nie trzeba już czasochłonnie szukać danych BIM na różnych stronach internetowych. Moduł katalogu obejmuje wiele grup produktów, w tym systemy rur, systemy instalacyjne, a także ceramikę i meble łazienkowe.
Zapewnia on również dostęp do wszystkich dokumentów powiązanych z danym produktem.
Zakres funkcji:
- Bezpośredni dostęp do aktualnych i specyficznych dla rynku obiektów BIM produktów Geberit
- Możliwość szybkiego wyszukania produktów po numerach artykułów Geberit
- Bezpośredni link do katalogu produktów Geberit w celu uzyskania dodatkowych informacji o produkcie
- Oferta produktów Geberit dostępna w Autodesk Revit jako szczegółowe obiekty BIM
- Obiekty BIM Geberit w 25 językach
- Konwersja projektu na wersję neutralną pod względem producenta za jednym kliknięciem na potrzeby przetargów publicznych

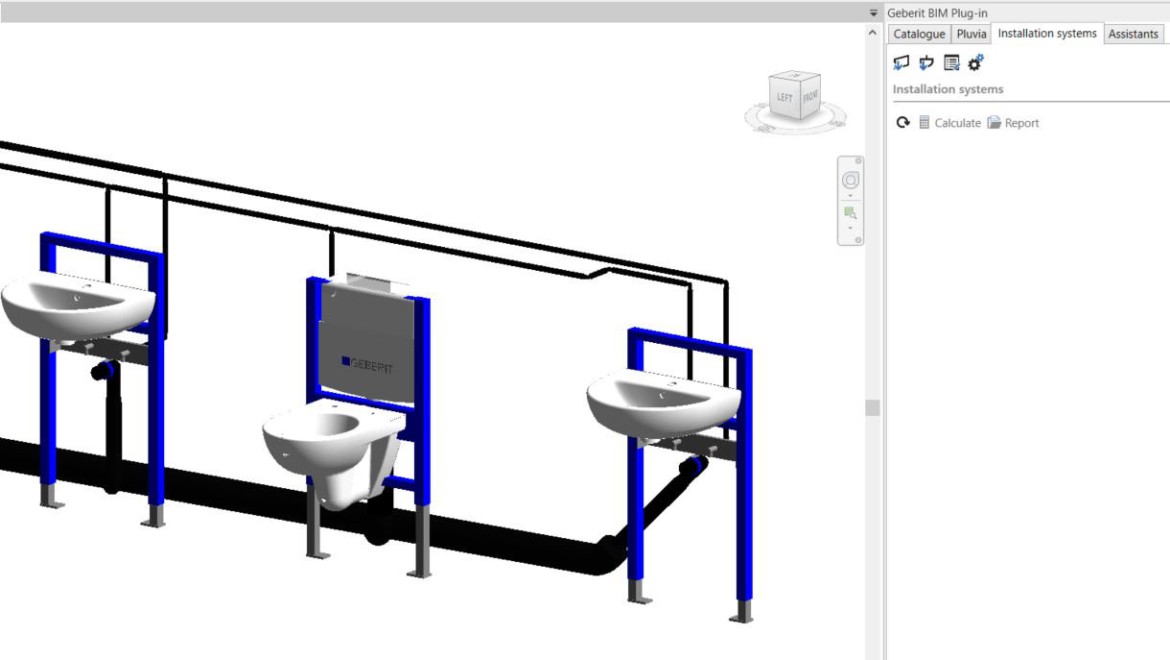

Moduł systemów instalacyjnych: projektowanie systemów Geberit Duofix, GIS i Kombifix
Moduł umożliwia proste i efektywne planowanie systemów instalacyjnych Geberit*.
Można automatycznie planować i wyliczać instalacje podtynkowe bez potrzeby używania dodatkowych narzędzi. Wyniki obejmują nie tylko rysunki konstrukcyjne, ale także dokładnie wymiarowane cięcia oraz zestawienia materiałowe.
Zakres funkcji:
- Proste planowanie systemów instalacji podtynkowych Geberit GIS i Geberit Duofix
- Obliczenia zgodnie z aktualnymi wytycznymi Geberit oraz obowiązującymi normami
- Automatyczne generowanie list materiałów, zestawień materiałowych, list ofertowych i list cięć, a także rzutów poziomych, widoków czołowych i rysunków montażowych
*Moduł nie jest dostępny w przypadku wszystkich rynków

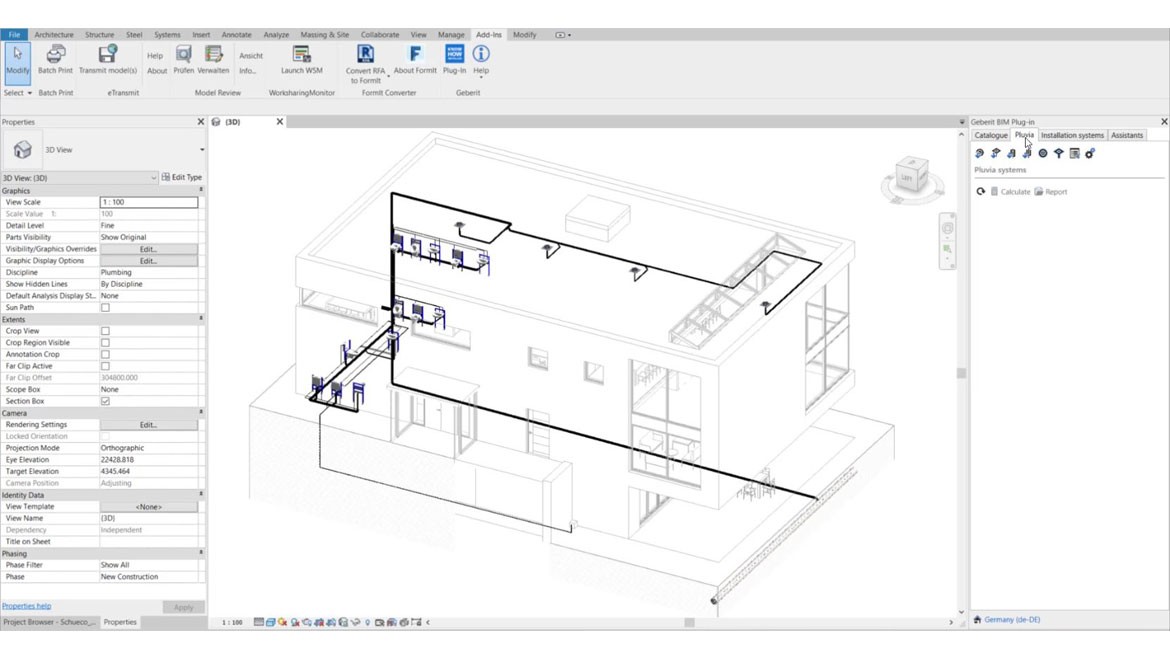

Moduł Pluvia: obliczanie i wymiarowanie systemu odwodnienia dachu
Do obliczania oraz wymiarowania systemu odwodnienia dachu Geberit Pluvia bezpośrednio w Autodesk Revit.
Zakres funkcji*:
- Obliczenia hydrauliczne bezpośrednio w Autodesk Revit
- Automatyczne wymiarowanie zaplanowanego systemu odwodnienia dachu Geberit Pluvia
- Certyfikacja hydrauliczna wraz z zestawieniem materiałów w formacie PDF lub Excel
- Zintegrowane aktualne przepisy, normy oraz nowe produkty Geberit
- Obliczenia zgodnie z normami specyficznymi dla danego kraju lub wytycznymi Geberit
- Automatyczne generowanie list materiałów, zestawień hydraulicznych oraz list ofertowych
**Do korzystania z wtyczki Geberit Pluvia wymagana jest ważna licencja Geberit ProPlanner. Plik licencyjny można wyeksportować z oprogramowania Geberit ProPlanner, wybierając w menu: „Pomoc” → „Zarządzanie licencją” → „Dane licencji”.
Moduł asystentów: przydatne funkcje do planowania i prefabrykacji
Moduł asystentów zawiera różne praktyczne funkcje, które ułatwiają i usprawniają szczegółowe planowanie oraz prefabrykację.
Funkcje modułu asystentów

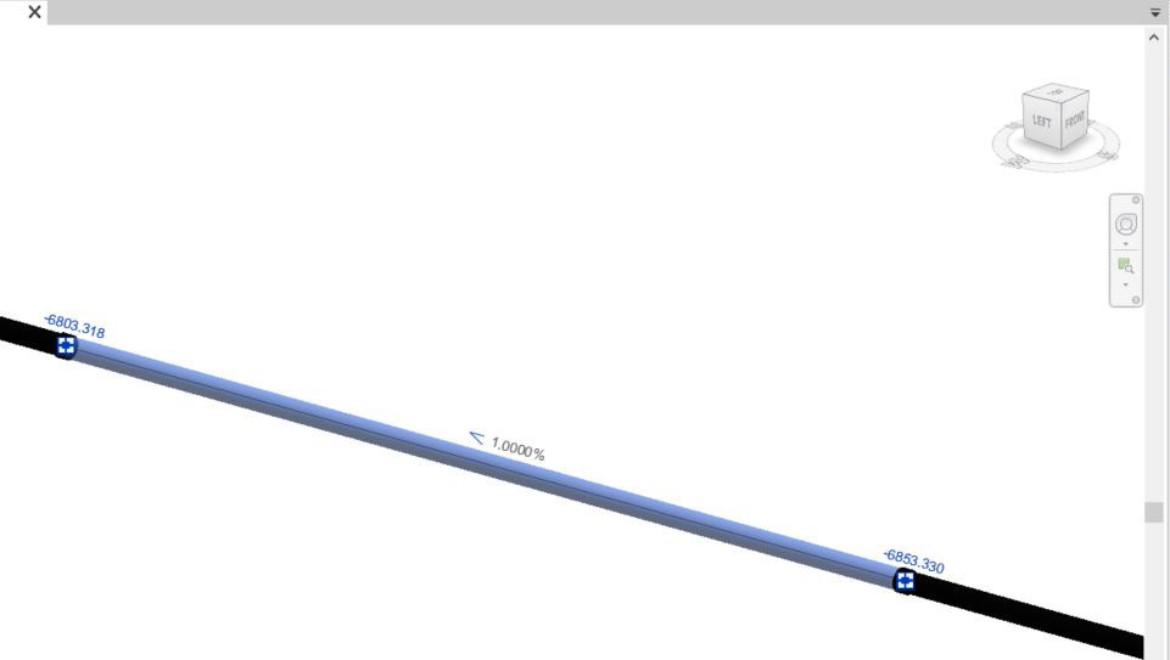

Podział rury
Rury można dzielić na dowolnie definiowane odcinki. Przy powstałych punktach połączeń rur automatycznie dobierane są odpowiednie kształtki.

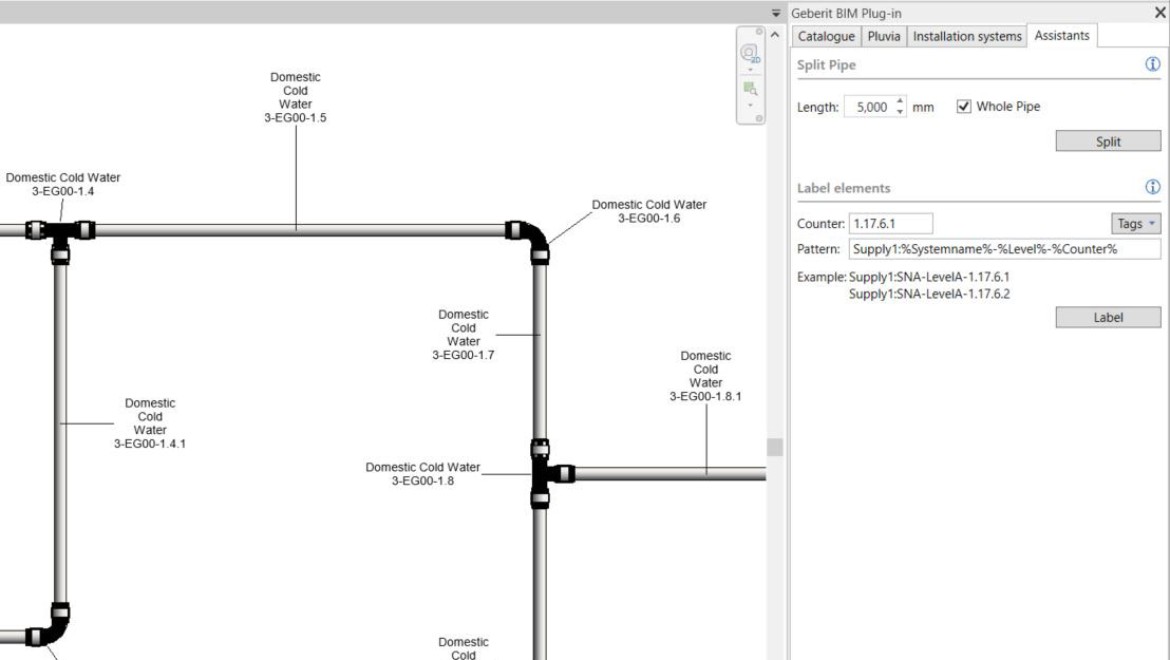

Oznaczanie elementów
Istnieje możłiwość ponumerowania i nadania etykiet wybranym elementom układów rurociągów w celu usprawnienia procesu prefabrykacji.
Optymalizator cięcia rur
Aby zredukować odpady podczas prefabrykacji rur, funkcja optymalizatora cięcia może wygenerować plik CSV z optymalnymi długościami cięcia.

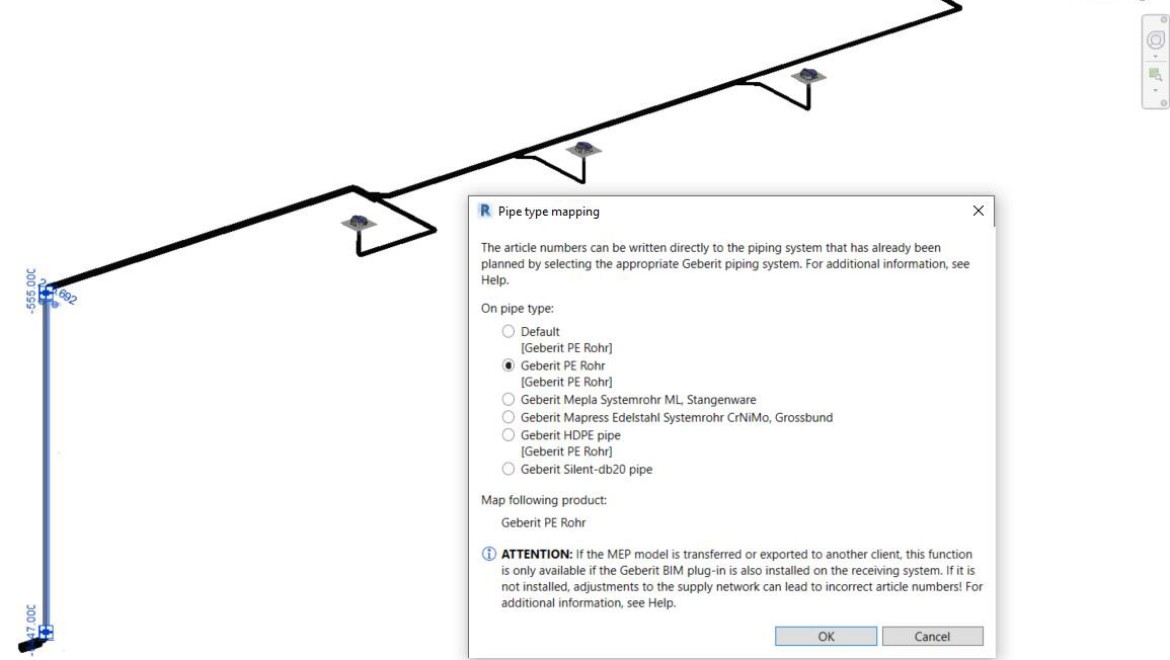

Widok neutralny względem producenta
Po włączeniu tej funkcji numery artykułów, nazwy produktów oraz informacje specyficzne dla producenta nie będą wyświetlane w danych identyfikacyjnych.
Centrum pobierania
Centrum pobierania we wtyczce Geberit BIM jest specyficzne dla danego rynku. Oznacza to, że wyświetlane są tylko produkty dostępne na danym rynku.
Charakterystyka treści BIM Optymalna baza danych dla Autodesk Revit
Aplikacja musi być prosta, niezawodna i jak najbardziej praktyczna. Dlatego firma Geberit stosuje własny, wysoki standard zasobów BIM, który zapewnia pełną elastyczność projektantom instalacji sanitarnych. Skorzystaj z następujących specjalnych funkcji naszych obiektów BIM:
Duża ilość informacji przy uproszczonej geometrii
Modele BIM (Revit) produktów Geberit zostały zoptymalizowane pod kątem geometrii – ograniczono ich złożoność, aby oszczędzać zasoby komputerowe i programowe. Dzięki temu praca nad projektami instalacji sanitarnych przebiega sprawniej i bardziej efektywnie.
Zawsze aktualne dane produktowe
Bezpośrednie połączenie z systemem zarządzania informacjami o produktach Geberit (PIM) gwarantuje, że wszystkie dane BIM odzwierciedlają aktualną ofertę i specyfikacje techniczne urządzeń sanitarnych.
Łatwe przełączanie na oznaczenia ogólne
Na potrzeby przetargów publicznych zawartość Geberit BIM może zostać zmieniona za pomocą jednego kliknięcia na oznaczenia ogólne dzięki wbudowanym parametrom. Ustawienie to można cofnąć, co eliminuje konieczność czasochłonnej wymiany obiektów w modelu BIM. Usprawnia to znacząco pracę projektantów instalacji sanitarnych.
Dane dostępne do planowania offline
Projektanci, którzy nie mają dostępu do narzędzi cyfrowych w danym momencie, mogą pobrać treści BIM poszczególnych produktów bezpośrednio z katalogu produktów Geberit online.
Najczęściej zadawane pytania dotyczące wtyczki Geberit BIM
Do czego mogę wykorzystać wtyczkę Geberit BIM?
Wtyczka Geberit BIM w aplikacji Autodesk Revit zapewnia dostęp do pełnej gamy produktów Geberit w formacie Revit.
Dzięki temu możesz zawsze pobrać aktualne, dopasowane do kraju i języka obiekty BIM, bez konieczności żmudnego wyszukiwania ich na stronach internetowych czy portalach. Oprócz katalogu BIM, wtyczka Geberit BIM oferuje również inne przydatne funkcje i moduły wspierające projektowanie.
Czy korzystanie z wtyczki Geberit BIM jest płatne lub wymaga licencji?
Korzystanie z wtyczki Geberit BIM wymaga uzyskania darmowego kodu dostępu bezpośrednio w narzędziu. Po rejestracji użytkownik otrzymuje wiadomość e-mail z kodem dostępu.
Korzystanie z modułu katalogu oraz modułu asystentów nie wymaga licencji i jest bezpłatne.
Licencja jest wymagana w przypadku modułu Geberit Pluvia o raz modułu Systemy Instalacyjne.
Gdzie mogę pobrać wtyczkę Geberit BIM?
Wtyczkę Geberit BIM można pobrać bezpośrednio z tej strony lub ze sklepu Autodesk Revit, a następnie zintegrować ją z programem Autodesk Revit.
Z którymi wersjami systemu Microsoft Windows i programu Autodesk Revit jest kompatybilna wtyczka Geberit BIM?
Wtyczka Geberit BIM ma takie same minimalne wymagania dotyczące systemu Windows, jak Twój program Revit. Wtyczka dostępna dla wersji 2023, 2024 i 2025 programu Autodesk® Revit® .
Jak zainstalować wtyczkę Geberit BIM?
Pobierz plik instalacyjny z tej strony i uruchom plik instalacyjny (*.msi). Wtyczka Geberit BIM zostanie wtedy zainstalowana w odpowiednim folderze programu.
Po ponownym uruchomieniu aplikacji Revit, wtyczka Geberit BIM pojawi się na karcie „Dodatki” i będzie można ją aktywować.
Gdy dostępne są nowe wersje wtyczki, użytkownik jest o tym informowany w programie Autodesk Revit i może je aktualizować jednym kliknięciem.
Czy mogę korzystać z zasobów BIM produktów Geberit poza wtyczką Geberit BIM?
Tak. Obiekty BIM poszczególnych produktów są również przechowywane w pakietach danych w katalogu online Geberit.Dodatkowo, zasoby te są dostępne w oprogramowaniu do projektowania następujących producentów:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Dlaczego na początku projektu muszę ustawić kraj?
Asortyment produktów Geberit nie jest taki sam na wszystkich rynkach. Ustawienie kraju pozwala wybrać gamę produktów odpowiadającą krajowi lub regionowi Twojego projektu.
Dzięki temu unikniesz użycia w projekcie produktów Geberit, które nie są dostępne w danym kraju lub regionie.
Na podstawie wybranego kraju wyświetlany będzie lokalny katalog Geberit oraz odpowiadające mu obiekty BIM w odpowiednim języku narodowym. Na rynkach wielojęzycznych, takich jak Szwajcaria, możesz wybrać więcej niż jeden język narodowy.
Zdecydowanie odradzamy zmianę ustawień kraju w trakcie tego samego projektu, ponieważ może to prowadzić do problemów funkcjonalnych wtyczki Geberit BIM.
Dlaczego po obliczeniach w module Geberit Pluvia pojawia się komunikat ostrzegawczy?
Jest to komunikat ostrzegawczy dotyczący tolerancji kątowej. Jeśli kolana w Autodesk Revit mają odchylenia mniejsze lub większe niż 0,1° (np. 89,99°), obliczenia w module Geberit Pluvia nadal są możliwe. Jednak użytkownik otrzymuje ostrzeżenie informujące o tej niezgodności.
