Technologia Geberit SuperTube Oszczędność miejsca w instalacji kanalizacyjnej
Wszędzie tam, gdzie przestrzeń jest ograniczona, a tym samym droga, obserwuje się wzrost popularności budownictwa wysokiego i wysokościowego. Projektowanie instalacji kanalizacyjnych o idealnej hydraulice w budynkach wielokondygnacyjnych jest zarówno złożone, jak i wymagające ze względu na przestrzeń potrzebną na obejścia i spadki w obszarze odsadzki.
Firma Geberit opracowała technologię SuperTube, aby pomóc w bardziej efektywnym wykorzystaniu przestrzeni budowlanej i ułatwić planowanie. To oszczędzające miejsce rozwiązanie kanalizacyjne stanowi pionierską alternatywę dla konwencjonalnych systemów kanalizacyjnych. Technologia ta znacznie ułatwia planowanie i montaż pionów kanalizacyjnych.
Geberit oferuje szereg różnych systemów kanalizacyjnych z technologią SuperTube, pozwalającą zaoszczędzić miejsce.
Dlaczego warto wybrać technologię SuperTube?
Więcej przestrzeni
System kanalizacyjny zajmujący bardzo mało miejsca zapewnia większą swobodę podczas planowania i pomaga stworzyć dodatkową przestrzeń mieszkalną.
Uproszczona instalacja rur kanalizacyjnych
Eliminacja konieczności stosowania rury obejściowej lub wentylacyjnej sprawia, że pion kanalizacyjny jest dwukrotnie bardziej wydajny w porównaniu do kanalizacji standardowej.
Odsadzki bez spadku
Odsadzki można układać bez spadku na odcinku do 6 metrów.
Wysoka wydajność odprowadzania ścieków
Wyższa wydajność odprowadzania ścieków lub taka sama wydajność przy mniejszej średnicy rur w porównaniu z systemami konwencjonalnymi.
Systemy kanalizacyjne z technologią SuperTube
Technologia SuperTube jest dostępna w różnych sprawdzonych systemach kanalizacyjnych Geberit. Pozwala to na tworzenie rozwiązań oszczędzających miejsce, które w razie potrzeby mogą również spełniać wymagania dotyczące ochrony akustycznej.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube to zajmujący mało miejsca system kanalizacyjny przeznaczony do budynków mieszkalnych i domów szeregowych, w których obowiązują rygorystyczne wymagania dotyczące ochrony akustycznej. Kształtki SuperTube są dostępne w następujących średnicach i odpowiadających im wydajnościach przepływu: 6 l/s przy d110 i 4,5 l/s przy d90.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube jest przeznaczony do odprowadzania wody w budynkach wysokościowych. Spełnia rygorystyczne wymagania dotyczące ochrony akustycznej, pozwala zaoszczędzić miejsce i charakteryzuje się wysoką wydajnością odprowadzania ścieków wynoszącą 12 l/s dla pionów d110.
Geberit PE SuperTube
Geberit PE SuperTube umożliwia oszczędność przestrzeni w budynkach wysokich i wysokościowych. W porównaniu z konwencjonalnym systemem zapewnia wysoką wydajność odprowadzania ścieków na poziomie 12 l/s przy średnicy rury d110.
Zalety technologii SuperTube w szczegółach
Więcej przestrzeni dzięki oszczędzającej miejsce hydraulice kanalizacyjnej
Kształtki SuperTube prowadzą zanieczyszczoną wodę w sposób, który zapewnia ciągłość słupa powietrza w rurze kanalizacyjnej.
Zapewnia to następujące korzyści w zakresie oszczędności miejsca:
- Nie są wymagane dodatkowe rury wentylacyjne.
- Nie ma potrzeby instalowania dodatkowych obejść u podstawy piony.
- Odsadzki mogą być instalowane bez spadku do 6 metrów.
W przeciwieństwie do konwencjonalnych systemów kanalizacyjnych technologia SuperTube pozwala zaoszczędzić miejsce i zapewnia większą swobodę projektowania podczas planowania budynków:
Odsadzki bez spadku
Zastosuj kolano BottomTurn, gdy pion kanalizacyjny zmienia kierunek z pionowego na poziomy – na przykład w przypadku przesunięcia pionu w inny obszar budynku.

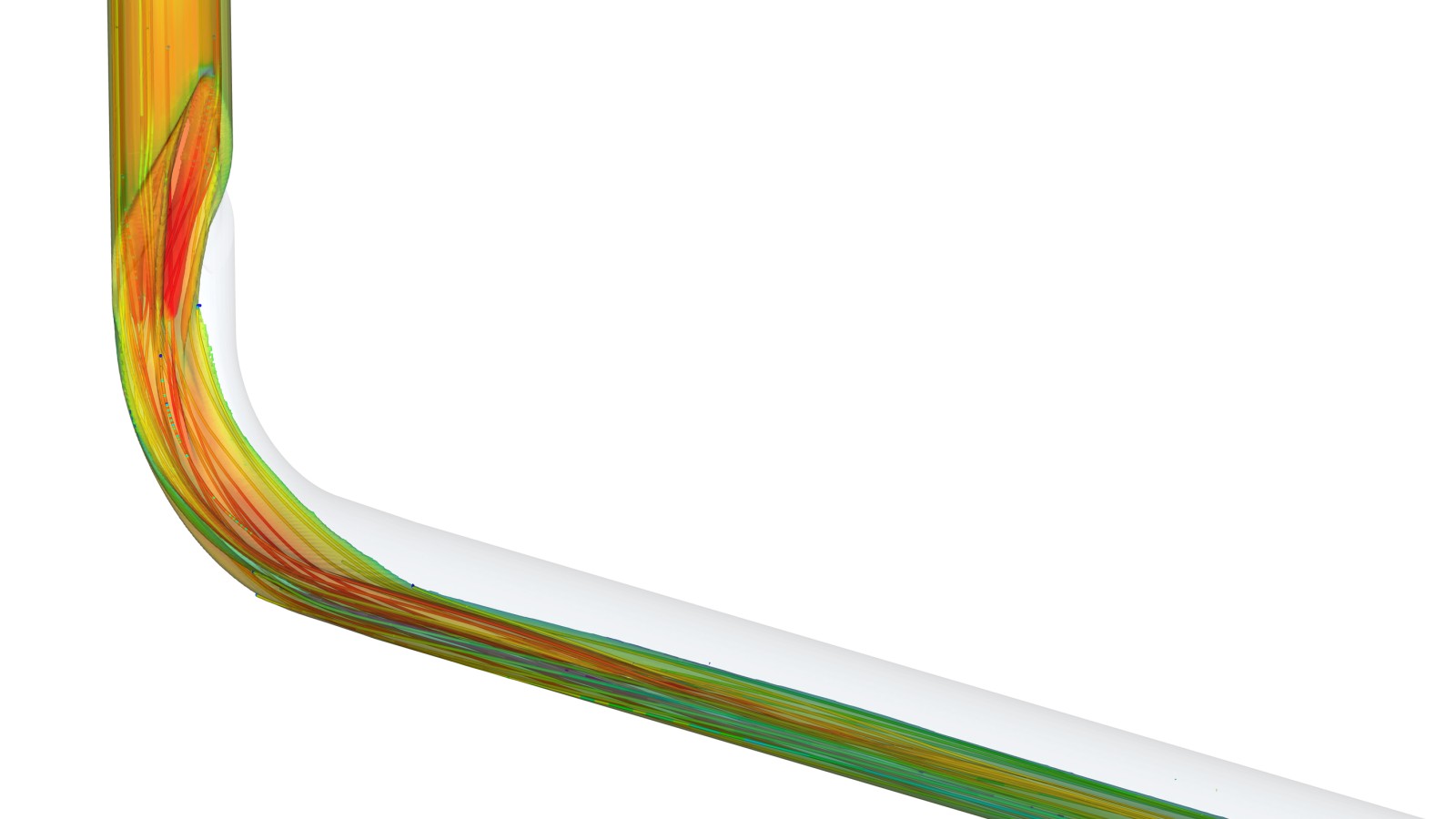

Kolano Geberit BottomTurn prowadzi zanieczyszczoną wodę podczas zmiany kierunku, nie przerywając słupa powietrza, przekształcając przepływ spiralny w przepływ liniowy poziomy. Taki sposób prowadzenia ścieków wpływa na znacznie mniejsze straty energii przepływu niż ma to miejsce w przypadku rozwiązań konwencjonalnych.
Oznacza to, że rury w odsadzkach można prowadzić bez spadku do 6 metrów. Zmniejsza to ilość miejsca potrzebnego do montażu pod stropami i ułatwia planowanie oraz instalację w przeciwieństwie do systemów konwencjonalnych.
Uproszczone planowanie rur kanalizacyjnych

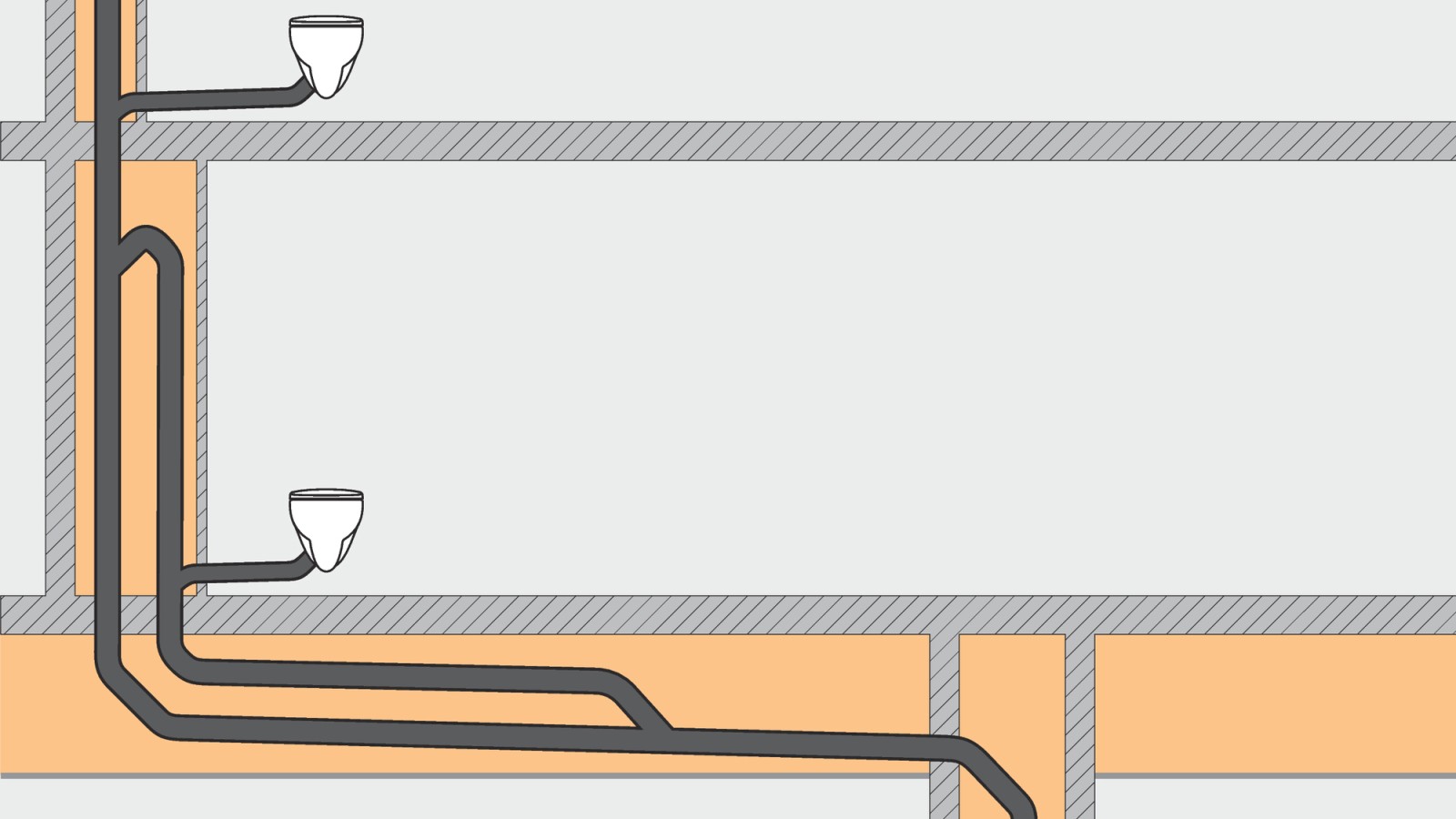

Hydraulika ścieków w pionach kanalizacyjnych wymaga starannego rozważenia na etapie planowania. W zależności od układu i projektu należy zastosować dodatkowe rury wentylacyjne lub rury o większej średnicy, aby uniknąć podciśnienia lub nadciśnienia w rurach.
Szczególnie podczas zmiany kierunku, np. w przypadku przesunięcia lub podłączenia do rury zbiorczej, może być konieczne zastosowanie dodatkowej rury wentylacyjnej. Ponadto odsadzki muszą mieć odpowiednie nachylenie. Komplikuje to planowanie, zwłaszcza gdy dostępna jest tylko niewielka przestrzeń na instalację.
Podczas stosowania technologii SuperTube, przepływ generowany przez kształtki tworzy stabilny i ciągły słup powietrza w rurze kanalizacyjnej.
Mniej materiału i prostsza instalacja
System rurowy wymaga mniej materiału, ponieważ eliminuje potrzebę stosowania dodatkowych rur wentylacyjnych i obejściowych.
Instalacja pojedynczej rury jest również łatwiejsza i szybsza.
Projekty klientów

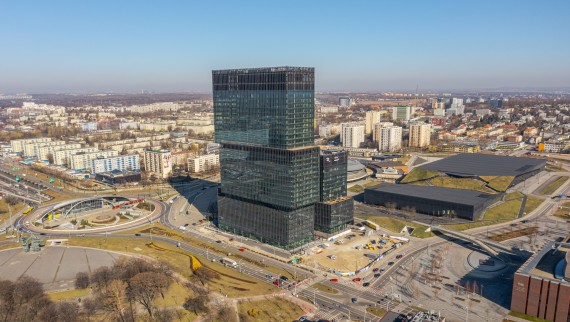

.KTW najwyższy budynek na Górnym Śląsku
KTW stanęło w miejscu wysokościowca zaprojektowanego przez Jerzego Gottfrieda, tuż obok legendarnego katowickiego Spodka. Ten najwyższy budynek w regionie zaprojektowany został przez biuro Medusa Group. „Wybraliśmy odpowiednią technologię i producenta, za którym stoi wieloletnie doświadczenie i jakość nie pozostawiająca żadnych wątpliwości” mówi Przemo Łukasik

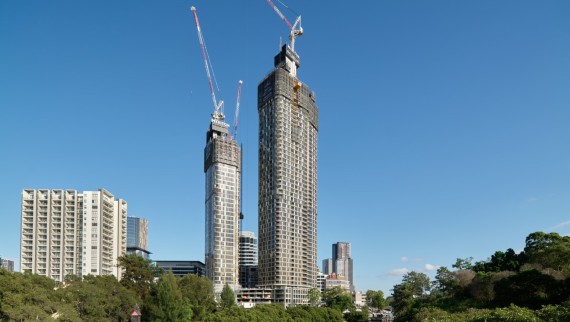

Strażnicy Sydney
Zagęszczanie przedmieść Sydney zaczyna się w imponujący sposób od 180 George Towers - a Geberit odgrywa decydującą rolę.
28 pięter w technologii SuperTube

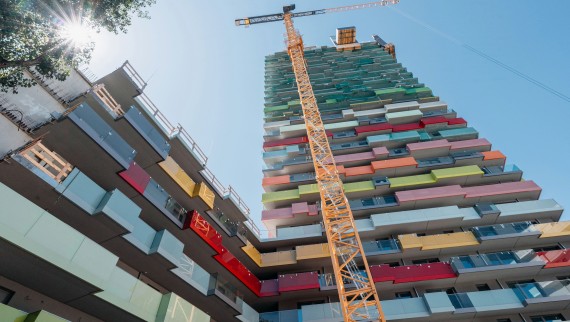

System Geberit Silent-Pro SuperTube został po raz pierwszy zastosowany w wieżowcu mieszkalnym DS 90 w Wiedniu, który ma 29 pięter i sześciopiętrową podstawę. Ten niskoszumowy system kanalizacyjny pozwala zaoszczędzić miejsce i jest łatwy w montażu.

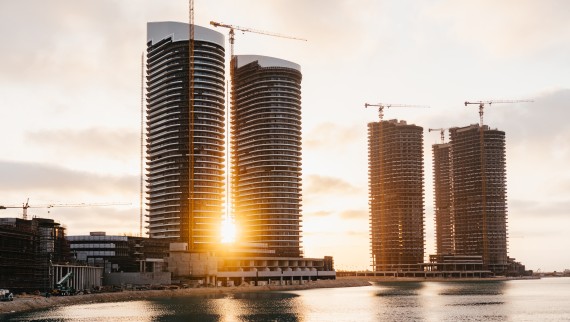

Wieże Alamein z Geberit PE SuperTube
New Alamein City składa się z 18 wież o wysokości do 44 pięter. Dzięki technologii SuperTube liczba pionów kanalizacyjnych, pierwotnie planowanych w liczbie 164, została zmniejszona do 54. Pozwoliło to uzyskać więcej przestrzeni mieszkalnej, zaoszczędzić materiały i skrócić czas instalacji.
Masz pytania? Chętnie pomożemy.
Nasi specjaliści służą pomocą projektantom, hydraulikom i innym profesjonalistom przy realizacji ich projektów. Chętnie doradzą, jak najlepiej sprostać bieżącym wyzwaniom dzięki naszym produktom.
Często zadawane pytania dotyczące technologii SuperTube
Co jest takiego wyjątkowego w technologii SuperTube Geberit?
Technologia SuperTube znacznie ułatwia architektom i projektantom planowanie instalacji sanitarnych. W przeciwieństwie do tradycyjnych systemów kanalizacyjnych, system SuperTube nie wymaga rur wentylacyjnych ani obejściowych.
Technologia SuperTube pozwala uzyskać więcej powierzchni mieszkalnej i użytkowej, co stanowi korzyść finansową dla deweloperów.
Technologia SuperTube jest dostępna dla różnych systemów kanalizacyjnych Geberit, aby spełnić wysokie wymagania w zakresie ochrony akustycznej.
