Geberit Silent-db20 SuperTube System kanalizacyjny z doskonałą ochroną akustyczną
Elementy systemu technologii Geberit Silent-db20 SuperTube zostały zaprojektowane tak, aby idealnie ze sobą współpracować, co pozwala na oszczędność miejsca podczas instalacji kanalizacji w budynkach wysokościowych.
Jest to idealny system dla wysokich wymagań w zakresie ochrony akustycznej, ponieważ jego właściwości izolacyjne zapewniają spokój i ciszę.
Geberit Silent-db20 SuperTube eliminuje konieczność stosowania dodatkowego pionu wentylacyjnego, co pozwala uzyskać więcej przestrzeni mieszkalnej i użytkowej.
Wysoka wydajność systemu umożliwia stosowanie mniejszych średnic pionów. System Geberit Silent-db20 SuperTube charakteryzuje się wysoką wydajnością spustową wynoszącą 12 l/s przy wymiarach rur d110.
Techniczne przewagi Geberit Silent-db20 SuperTube
Sprawdzona jakość i wydajność hydrauliczna
Jakość i parametry hydrauliczne SuperTube zostały przetestowane i zatwierdzone przez TÜV Rheinland LGA Products GmbH.
Doskonała ochrona przed hałasem
Geberit Silent-db20 SuperTube spełnia te same wymagania dotyczące ochrony przed hałasem, co konwencjonalny system z rurami d160 i obejściem o przepływie 9,5 l/s.
Łatwe projektowanie
Za pomocą programu Autodesk® Revit® można projektować instalacje sanitarne z wykorzystaniem systemu Geberit Silent-db20 SuperTube.
Szybki przegląd systemu Geberit SuperTube Oto jak działa system kanalizacyjny
Tradycyjne systemy kanalizacyjne w budynkach wysokościowych wymagają dużo miejsca na rury o średnicy d160 oraz dodatkowe rury wentylacyjne o średnicy d90.
Pod sufitami musi być również wystarczająco dużo miejsca, aby odsadzki miały odpowiednie nachylenie. Typowa wydajność przepływu w tych warunkach wynosi 12,4 l/s.
Technologia Geberit SuperTube pomaga zwiększyć powierzchnię mieszkalną i użytkową poprzez eliminację dodatkowego pionu wentylacyjnego. System Geberit SuperTube osiąga wydajność przepływu 12 l/s przy mniejszym rozmiarze d110 i bez dodatkowej wentylacji bocznej.
Odsadzki można również instalować bez spadku do 6 m długości.
Wyjątkowo niskoszumowy system kanalizacyjny W przypadku budynków wysokościowych z wymogami dotyczącymi ochrony akustycznej
System kanalizacyjny Geberit Silent-db20 wyróżnia się dzięki swojej dużej masie własnej. Wzmocnione tworzywo sztuczne znacznie redukuje naturalne drgania, zapewniając skuteczną redukcję hałasu.
Specjalne żebro wygłuszające zmniejsza również poziom hałasu w strefach uderzeniowych, co oznacza, że sama konstrukcja produktu pomaga zapobiegać powstawaniu hałasu. Te cechy produktu są teraz dostępne również w technologii SuperTube. System rurowy wykorzystujący Geberit Silent-db20 SuperTube z wydajnością 12 l/s spełnia te same wymagania dotyczące dźwiękoszczelności, co konwencjonalny system o wymiarach d160 i wydajności 9,5 l/s.
Ulepszona ochrona przed hałasem przy zmianie kierunku

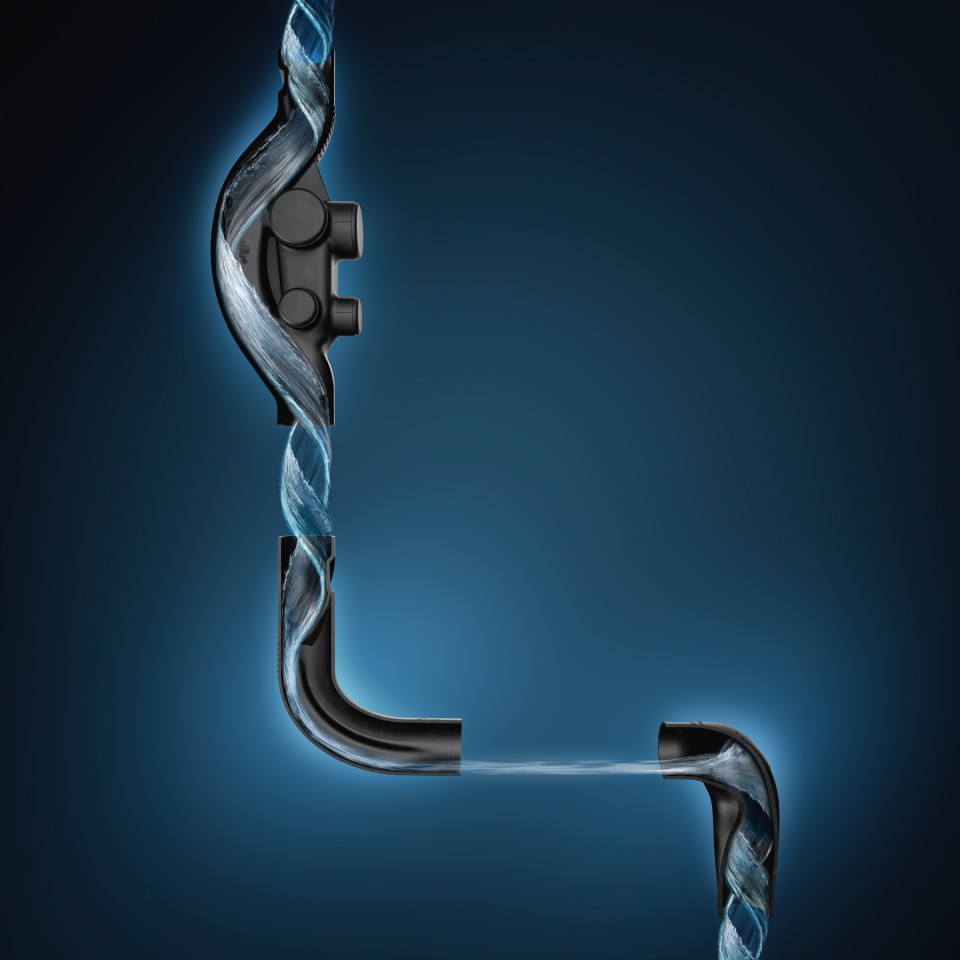

Zachowanie przepływu obserwowane w kolanie Geberit Silent-db20 BottomTurn pokazuje, że zapewnia ono znacznie bardziej płynny przepływ podczas zmiany kierunku przepływu ścieków z rury pionowej do rury poziomej. Przepływ w konwencjonalnych systemach jest znacznie bardziej chaotyczny, co naturalnie prowadzi do wyższego poziomu hałasu. Podczas testów hałas ten był słyszalny nawet w sąsiednich pomieszczeniach.

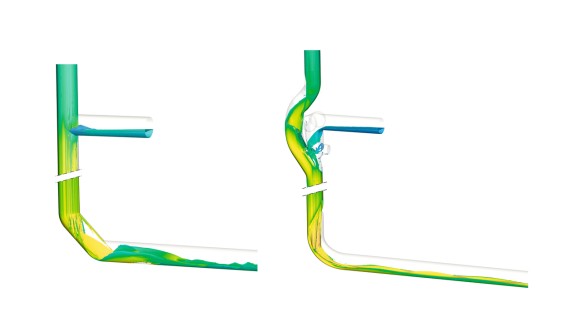

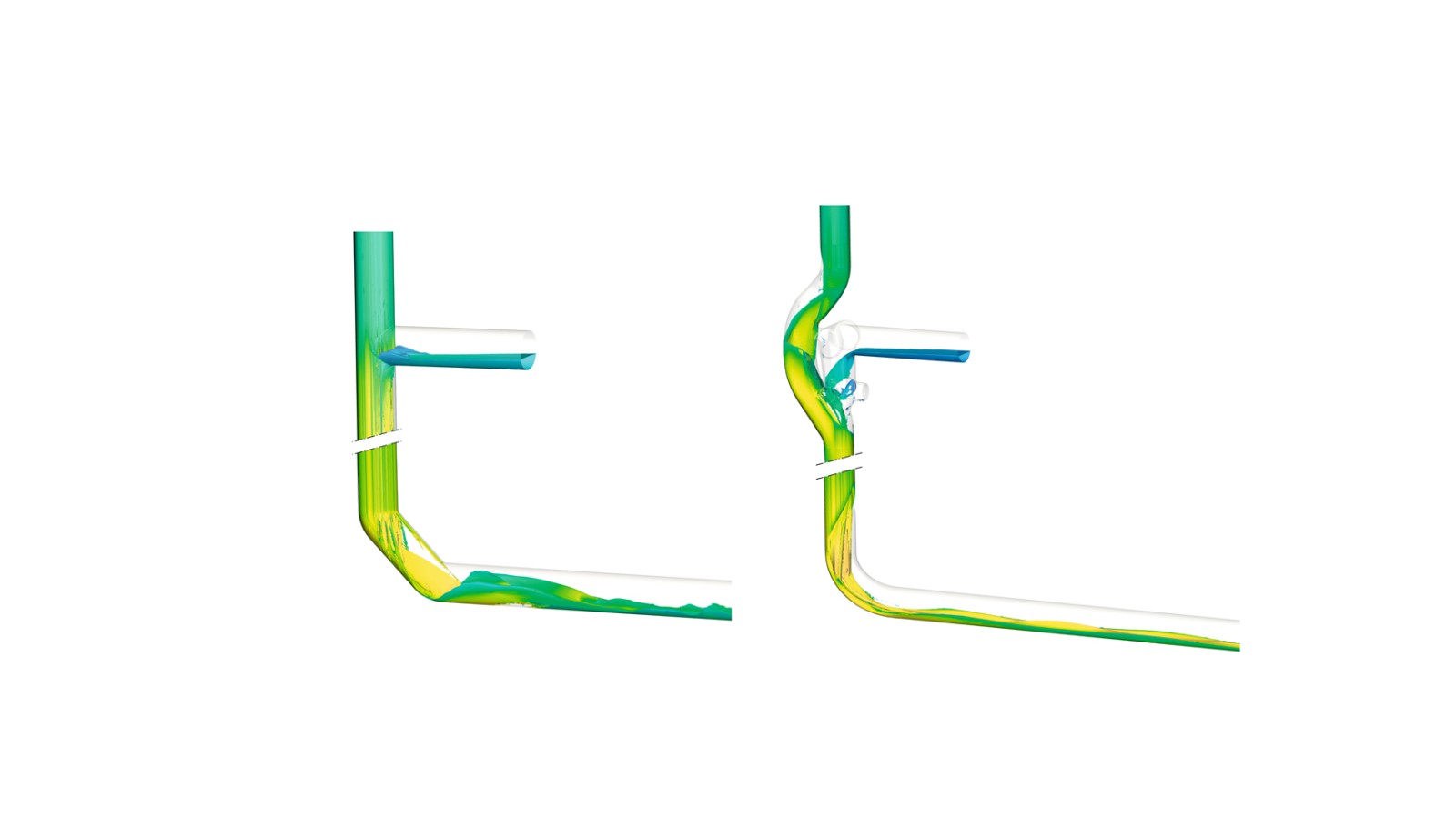

Zmiana kierunku za pomocą dwóch kolan Geberit Silent-db20 45° o wymiarach d160 powoduje turbulencje w rurze, co prowadzi do zwiększonego hałasu. Natomiast kolano Geberit Silent-db20 BottomTurn, jak pokazano po prawej stronie, spokojnie i płynnie przekształca przepływ spiralny z pionu w przepływ liniowy poziomy.
Przydatne narzędzia do planowania dla Geberit Silent-db20 SuperTube
Wtyczka Geberit BIM
Wtyczka Geberit BIM dla programu Autodesk® Revit® łączy wszystkie narzędzia Geberit do projektowania i obliczeń w jedną zintegrowaną aplikację.
Moduł katalogowy zawiera również kształtki do systemu Geberit Silent-db20 SuperTube. Za pomocą modułu kreatora można przekształcić istniejące projekty Geberit PE SuperTube na Geberit Silent-db20 SuperTube.
Hydraulicznie zoptymalizowane kształtki w systemie Geberit Silent-db20 SuperTube
