Optymalna higiena wody pitnej przy nieregularnym użytkowaniu NürnbergMesse (DE)
Urządzenia sanitarne w hali 12 centrum targowego NürnbergMesse były już przestarzałe. Należało wymienić toalety, pisuary, przyciski spłukujące oraz rury.
Ekstremalne wahania w użytkowaniu należą do najważniejszych czynników wpływających na efektywne zarządzanie budynkiem oraz niezawodną i bezpieczną higienę wody pitnej. Anke Klein, ekspertka ds. technicznego zarządzania budynkiem, która planowała modernizację w imieniu operatora targów, postawiła na rozwiązanie Geberit Connect. Dzięki turbulentnemu przepływowi Geberit Connect zapewnia całkowitą wymianę wody w systemie rurowym.
Zmodernizowany obiekt został oddany do użytku podczas targów zabawek w 2024 roku. Dzięki systemowi Geberit Connect operatorzy mogą teraz kompleksowo i ekonomicznie zarządzać instalacjami sanitarnymi na terenie targów. Opinie zleceniodawcy są pozytywne.
Przegląd projektu
Nieregularne użytkowanie
Największym wyzwaniem przy projektowaniu instalacji sanitarnych na terenie targów jest duża zmienność częstotliwości użytkowania.
Całkowita wymiana wody
Jednym z głównych wymagań było intensywne przepłukanie wszystkich rur i urządzeń sanitarnych w celu całkowitej wymiany wody.
Optymalizacja i nadzór
Konserwacja i czyszczenie powinny być zoptymalizowane zgodnie z częstotliwością odwiedzin, a działanie powinno być łatwe do monitorowania.
Geberit Connect jako rozwiązanie
Geberit Connect spełnia wymagania klientów dotyczące centralnego sterowania i kompleksowego monitorowania instalacji.
Opinia zleceniodawcy
„Nie znaliśmy jeszcze systemu Geberit Connect, więc firma Geberit towarzyszyła nam podczas całego procesu projektowania i realizacji. Dzięki Geberit Connect możemy mieć pewność, że wszystkie urządzenia końcowe spłukują się jednocześnie. Żaden inny system nie zapewnia nam takiej możliwości.”
Anke Klein, dyrektor zarządzająca SK+TGM GmbH
Masz podobny projekt? Znajdziemy dla Ciebie odpowiednie rozwiązanie.
Wymagania projektu Utrzymanie jakości wody pitnej pomimo nieregularnego użytkowania
Największym wyzwaniem przy planowaniu instalacji sanitarnych na terenie targów jest duża zmienność częstotliwości użytkowania. W dni targowe z toalet korzystają tysiące odwiedzających, a potem poszczególne hale stoją puste przez wiele tygodni. Ze względu na swoje położenie hala 12 jest rzadko wykorzystywana, a toalety są używane nieregularnie.
W związku z tym cel renowacji instalacji sanitarnych w hali 12 był jasny:
- Zapewnienie stałej wysokiej jakości wody pitnej.
- Rejestrowanie zużycia i spłukiwań
- Optymalizacja procesów czyszczenia i konserwacji
- Łatwe monitorowanie i sterowanie urządzeniami sanitarnymi
- Monitorowanie i rejestrowanie przepływów objętościowych oraz temperatur w sieci zasilającej
Wymogiem inżyniera sanitarnego Anke Klein była możliwość jednoczesnego spłukiwania wszystkich urządzeń sanitarnych, aby zapewnić jakość wody pitnej pomimo rzadkiego użytkowania.
Rozwiązanie Geberit Połączenie urządzeń sanitarnych za pomocą Geberit Connect
Technologia Geberit Connect służy do łączenia urządzeń sanitarnych w sieć, umożliwiając w ten sposób kompleksowe i ekonomiczne zarządzanie instalacją sanitarną.

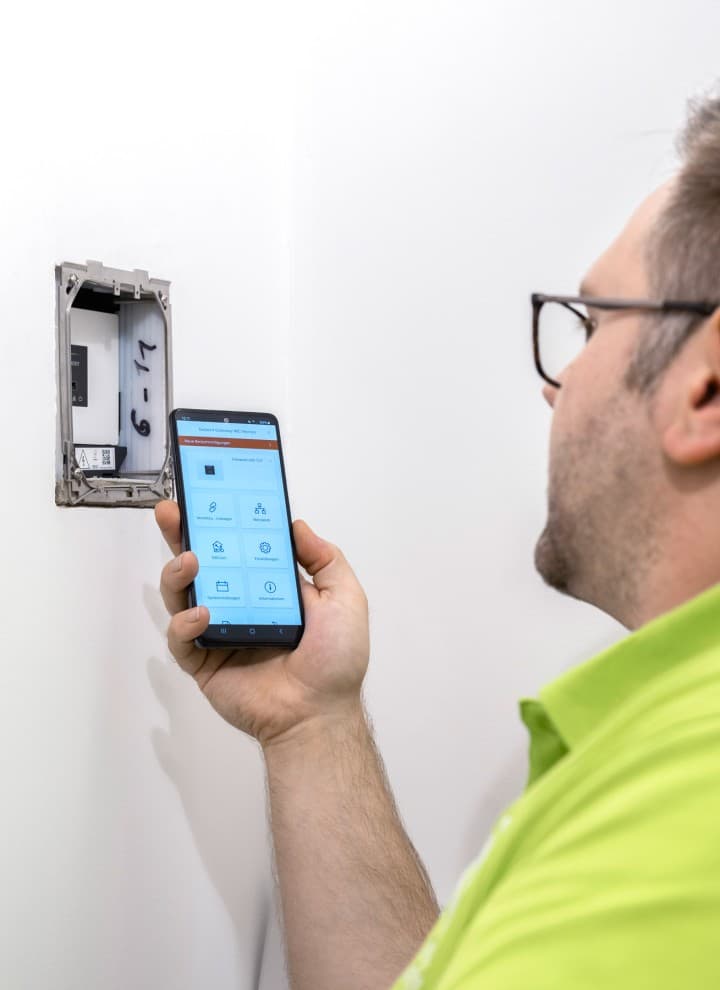

Centralna obsługa za pomocą Geberit Gateway
Hala 12 w zachodnim skrzydle centrum targowego jest obiektem na końcu łańcucha zaopatrzenia, zasilanym wodą za pomocą instalacji wodociągowej. Tutaj elektroniczne spłukiwanie toalet, pisuarów i armatury umywalkowej zostało podłączone do dwóch bramek Geberit Gateway za pomocą kabla GEBUS. Do każdej z dwóch zastosowanych bramek Geberit Gateway podłączonych jest do 30 urządzeń końcowych. Za pośrednictwem bramek Geberit operatorzy uzyskują pełną kontrolę nad wszystkimi pomieszczeniami sanitarnymi.
Anke Klein, przy wsparciu firmy Geberit, opracowała koncepcję, która dzieli pomieszczenia sanitarne w hali targowej na różne strefy i rozdziela je między bramki. Wszystkie podłączone urządzenia końcowe, takie jak sterowniki toalet, pisuary i baterie, mogą być obsługiwane, konfigurowane i odczytywane centralnie z Geberit Gateway za pośrednictwem Aplikacji Geberit Control.
Tworzenie turbulentnego przepływu
W celu wytworzenia turbulentnego przepływu wszystkie urządzenia końcowe są spłukiwane jednocześnie za pomocą sterowanego czasowo programu spłukiwania.
Chronione hasłem

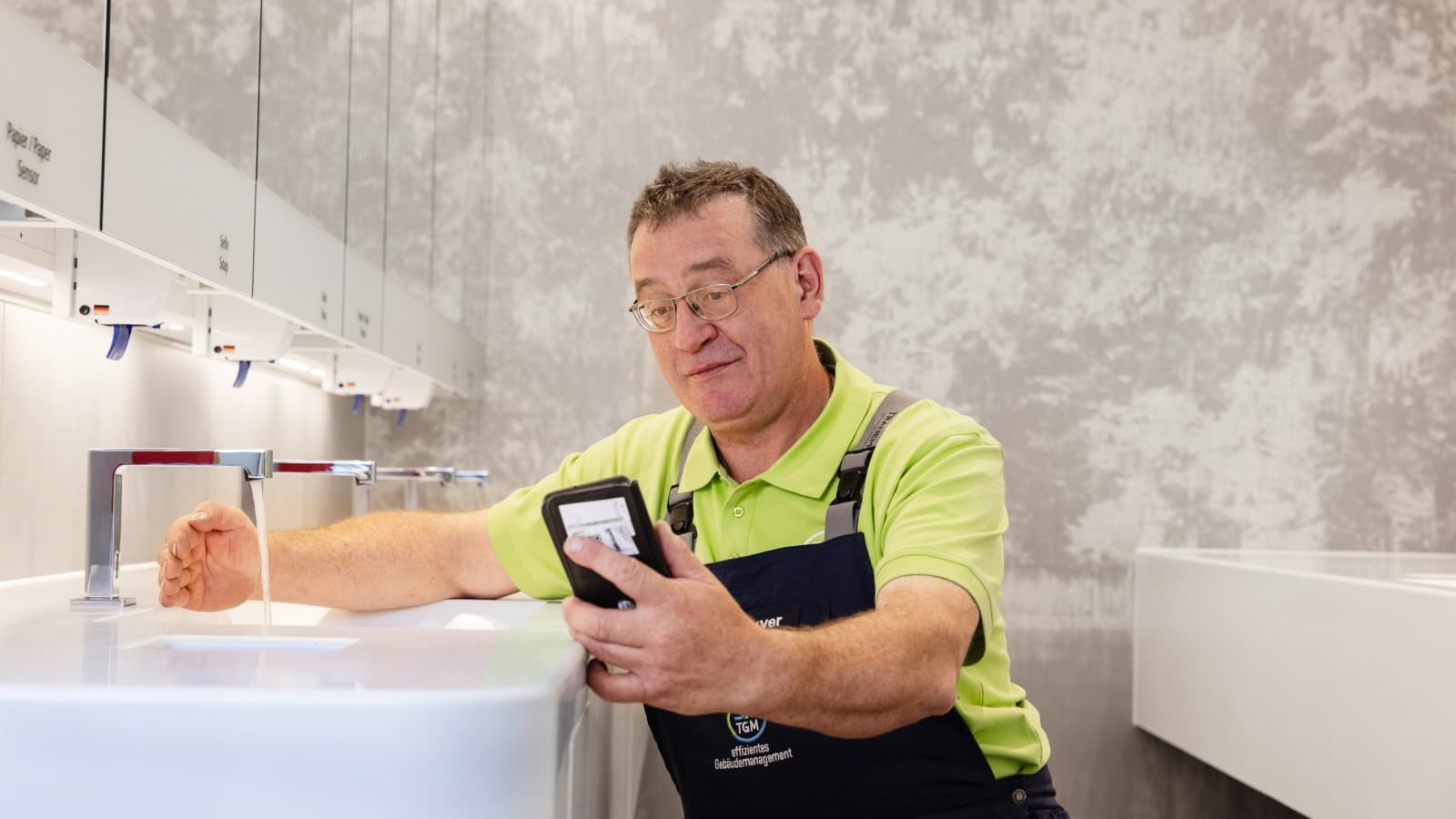

Za pomocą Geberit Gateway można sterować instalacjami w sposób bezpieczny i efektywny czasowo. Geberit Gateway są chronione hasłem, a programowanie można przeprowadzać wyłącznie centralnie. Dzięki połączeniu Bluetooth pracownicy obsługi technicznej budynku mogą jednak w każdej chwili sprawdzić na miejscu dane poszczególnych urządzeń spłukujących.
Brak dodatkowego przewodu elektrycznego
W przypadku umywalek i pisuarów nie ma potrzeby stosowania dodatkowego przewodu zasilającego, ponieważ są one zasilane bezpośrednio przez kabel GEBUS z Geberit Gateway.
Optymalizacja czyszczenia i konserwacji
Dzięki rejestrowaniu danych dotyczących użytkowania NürnbergMesse może zoptymalizować zarówno czyszczenie, jak i konserwację urządzeń sanitarnych. Urządzenia sanitarne są spłukiwane centralnie za pośrednictwem Geberit Gateway. Problemy mogą być wykrywane i sprawdzane przez dział techniczny za pomocą aplikacji Geberit Control App.
Monitorowanie temperatur i przepływów objętościowych
Czujnik temperatury i przepływu objętościowego GEBUS rejestruje wartości pomiarowe w rurze głównej. Gateway udostępnia protokół, za pomocą którego można monitorować i dalej optymalizować instalację.
Fakty
Geberit Know-how
Produkty Geberit zastosowane w projekcie
- Geberit Connect
- System higieniczny Geberit
- Geberit Mapress Edelstahl
- System kanalizacyjny Geberit Silent-PP
- System instalacyjny Geberit Duofix
- WC Geberit Acanto ze skrzynką Power Connect Box
- Przyciski spłukujące Geberit Sigma10
- Pisuar Geberit Preda ze zintegrowanym sterowaniem
- Bateria stojąca Geberit Brenta
Geberit Connect
Geberit Connect ułatwia podłączanie jednostek sterujących spłukiwania higienicznego, ich centralną obsługę oraz integrację z systemami automatyki budynku. Taki poziom łączności nie tylko pozwala zaoszczędzić czas, ale także optymalizuje zużycie wody i zapewnia lepszą kontrolę.
Geberit Mapress Edelstahl
Od zaopatrzenia w wodę pitną po złożone instalacje przemysłowe - Geberit Mapress Edelstahl zapewnia szeroki zakres zastosowań.
Geberit Silent-PP
Geberit Silent-PP to zoptymalizowany akustycznie wtykowy system kanalizacyjny, który jest ekonomiczną alternatywą dla instalacji o umiarkowanych wymaganiach w zakresie ochrony akustycznej.
Geberit Duofix
Geberit Duofix to kompleksowa gama produktów z uniwersalnymi i wszechstronnymi stelażami podtynkowymi. Są one dostępne w konstrukcji do suchej zabudowy dla wszystkich urządzeń sanitarnych.
Geberit Acanto
Różnorodność łazienek Geberit Acanto, oferująca szeroką gamę wszechstronnych wzorów w połączeniu z misternymi rozwiązaniami zorientowanymi na klienta, dorównuje indywidualności stylu życia.
Toalety i deski sedesowe
Geberit oferuje wszystko do Twojego WC z jednego źródła. Od bezkołnierzowych muszli klozetowych i przycisków uruchamiających w różnych kształtach, po spłuczki i deski sedesowe.
Przyciski spłukujące do toalet i pisuarów
Przyciski spłukujące Geberit nie tylko świetnie wyglądają, ale mają również wszechstronne funkcje.
Pisuary
Pełna elastyczność i szczególnie łatwa konserwacja dzięki idealnie dopasowanej ceramice sanitarnej, systemom spłukiwania pisuarów, syfonom, ściankom działowym i osłonom.
Baterie do umywalek
Zaprojektowane zarówno do użytku prywatnego, jak i publicznego, baterie umywalkowe Geberit łączą ponadczasową estetykę z wyjątkową funkcjonalnością.
System higieniczny Geberit
System higieniczny Geberit pomaga utrzymać jakość wody pitnej w każdej instalacji, niezależnie od częstotliwości użytkowania.
Charakterystyka
Charakterystyka
- Inwestor: NürnbergMesse GmbH
- Operator: NürnbergMesse GmbH
- Projekt: Anke Klein, SK+ TGM GmbH
- Częstotliwość użytkowania: 1,3 miliona odwiedzających targi NürnbergMesse w 2023 r. z około 800 obiektami sanitarnymi
- Łączność: Geberit Connect
- Ukończenie: 2024 r.
Inne produkty Geberit zastosowane w centrum targowym NürnbergMesse

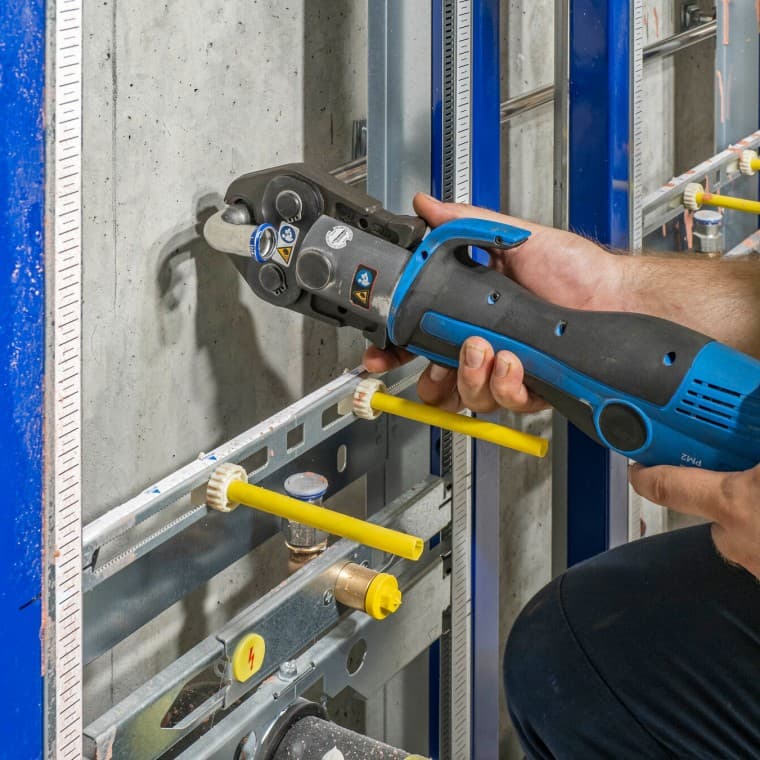

Wszystkie instalacje wody pitnej są wykonane z rur Geberit Mapress Edelstahl od samego początku.

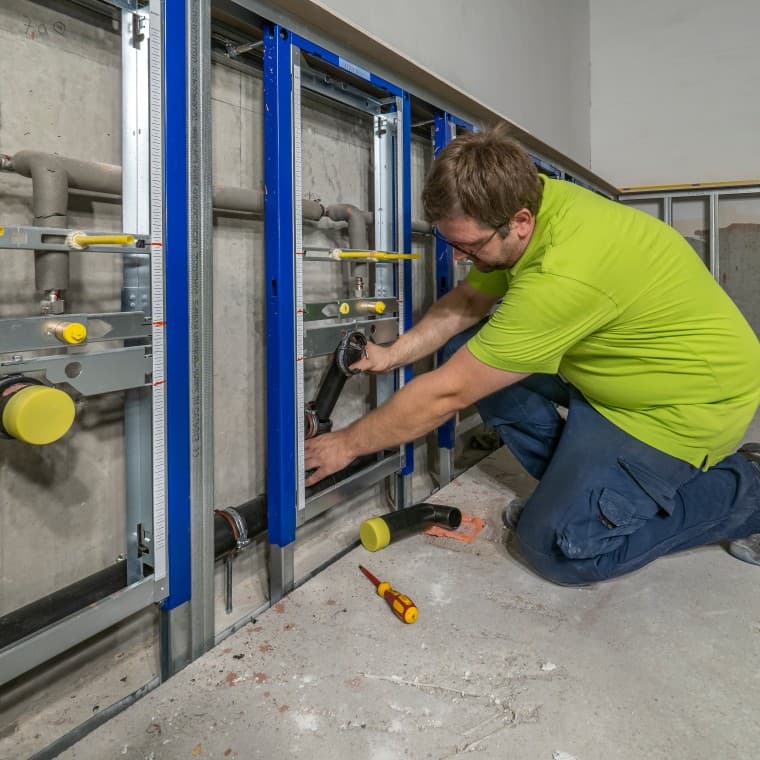

System rurowy Geberit Silent-PP idealnie nadaje się do szybkiego, ekonomicznego i zoptymalizowanego pod względem akustycznym montażu systemów kanalizacyjnych.

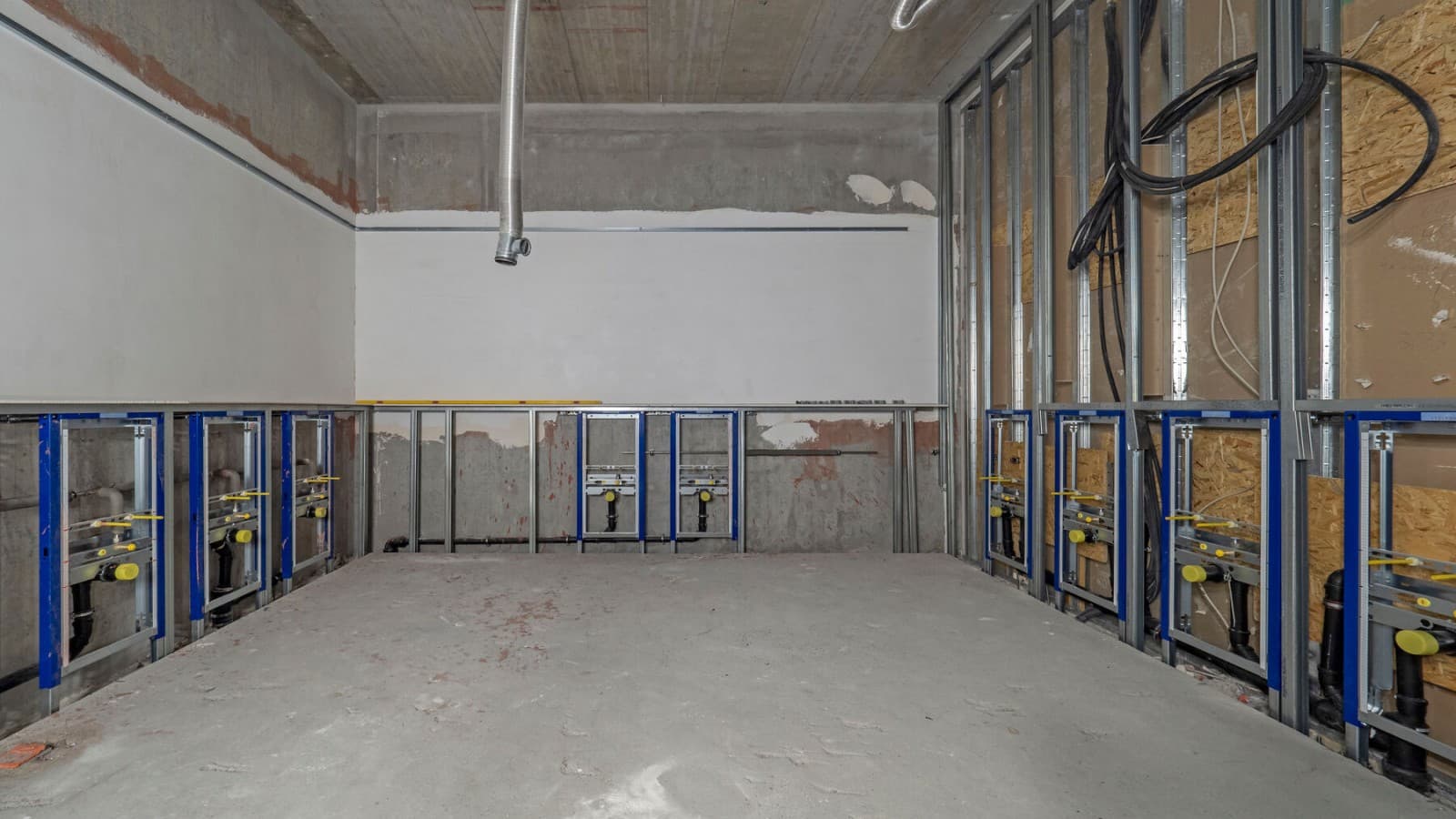

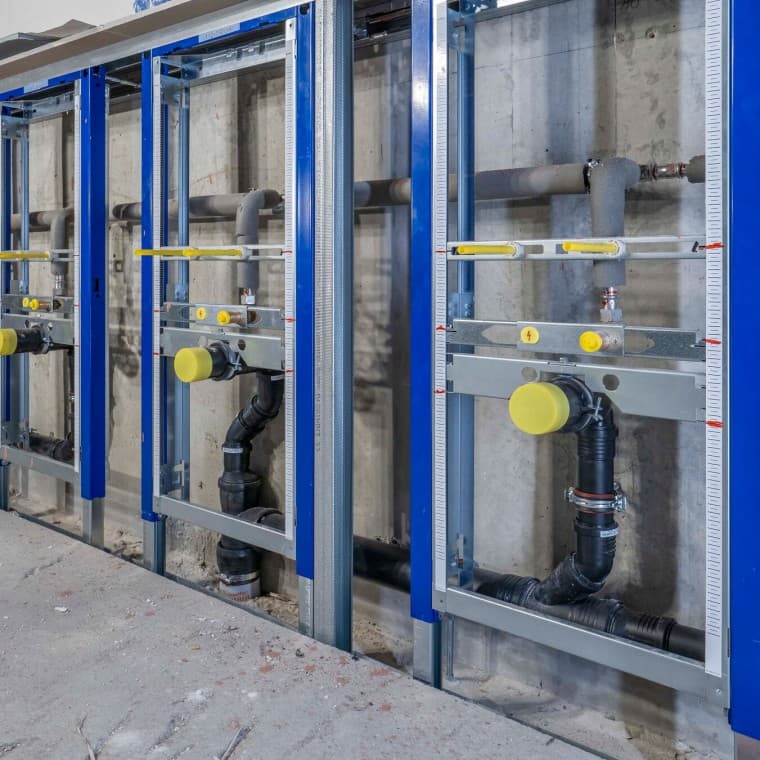

Cała instalacja toalet, pisuarów i umywalek została wykonana przez instalatorów firmy SK+ TGM GmbH przy użyciu systemu instalacyjnego Geberit Duofix.
Wszystkie instrukcje montażu Geberit są przejrzyste i dostępne cyfrowo w dowolnym momencie.

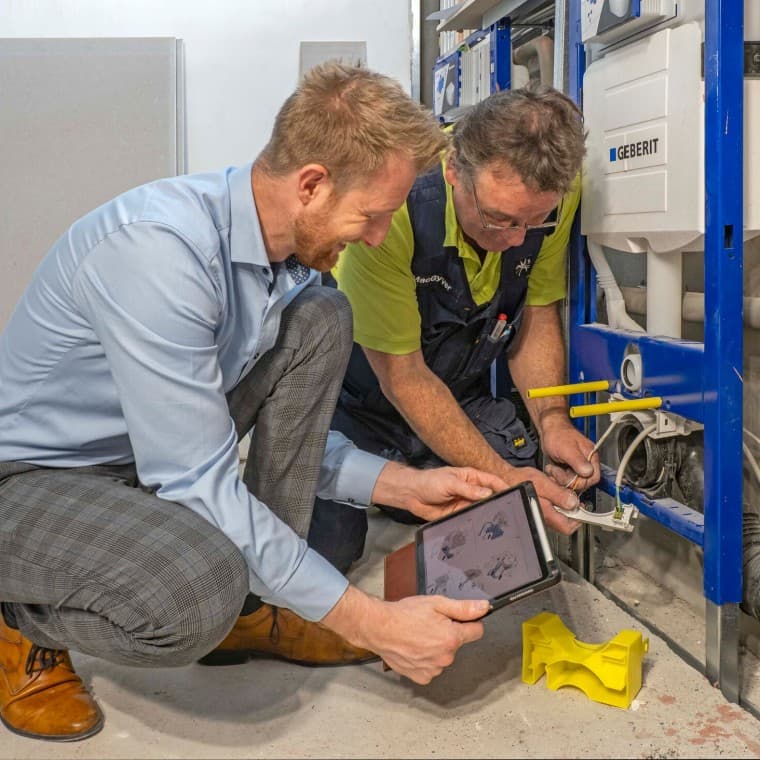

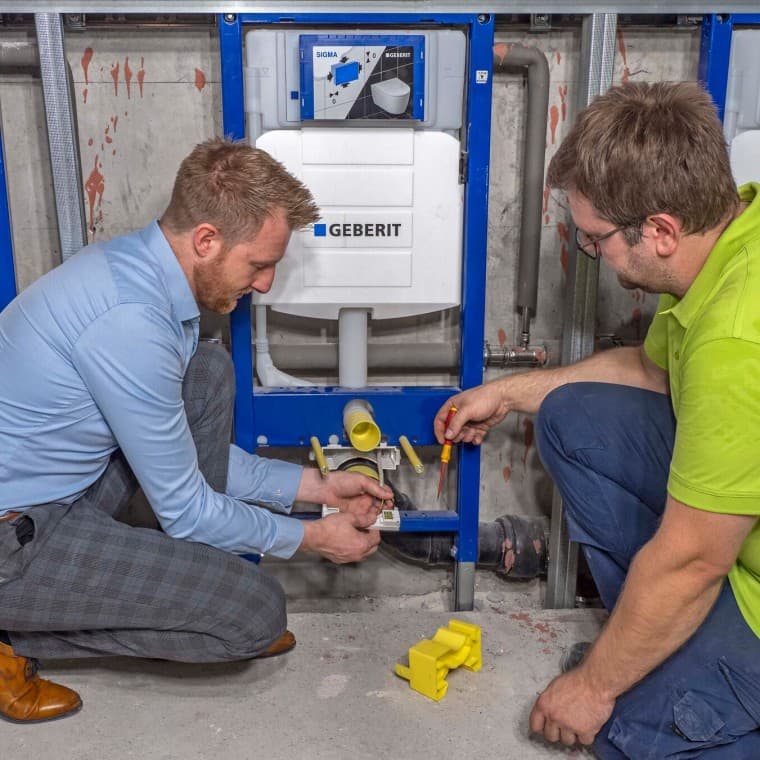

Geberit Power & Connect Box sprawia, że integracja przyłącza elektrycznego w toalecie ze stelażem podtynkowym jest dziecinnie prosta.

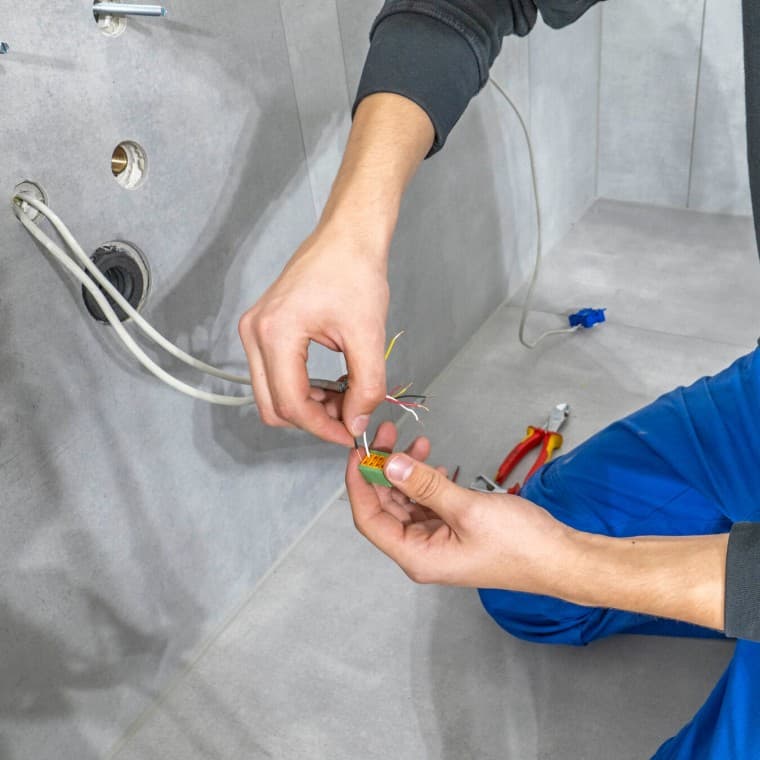

W celu sterowania instalacjami sanitarnymi w hali 12 wszystkie spłukiwania higieniczne, baterie elektroniczne oraz urządzenia sterujące toaletami i pisuarami są połączone kablami.

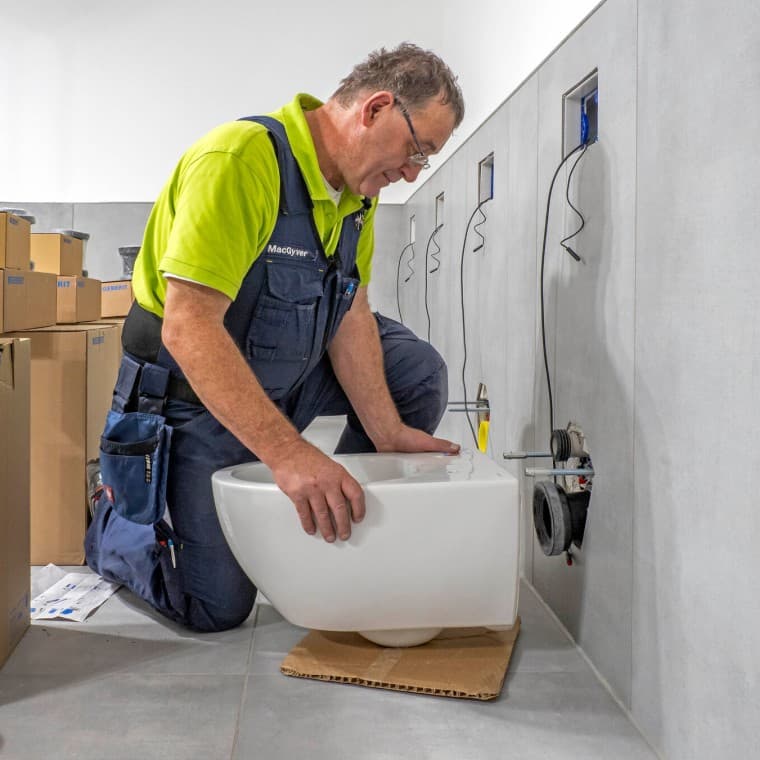

Innowacyjne mocowanie EFF3 sprawia, że montaż toalet Geberit Acanto jest dziecinnie prosty.

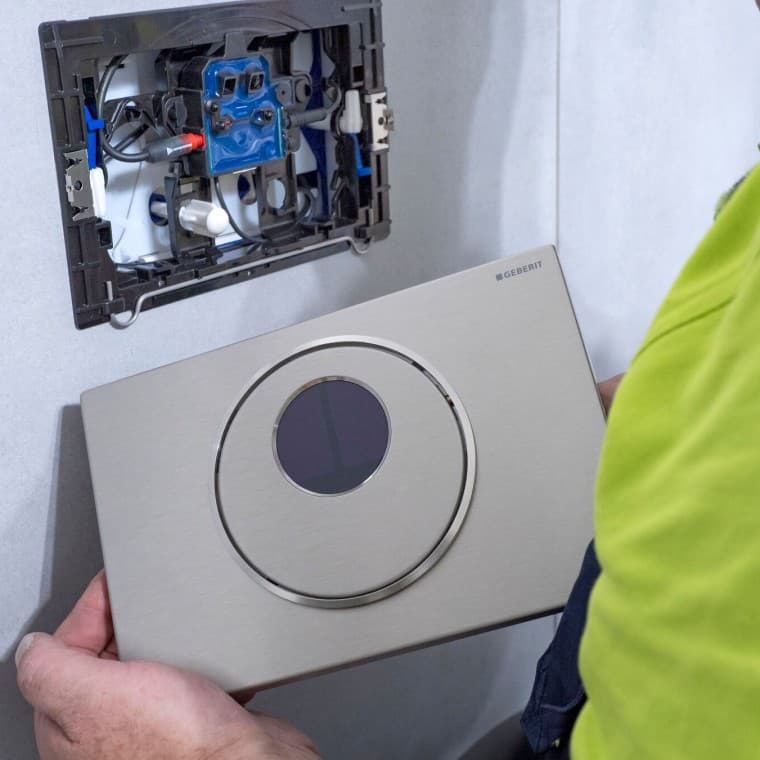

Przycisk spłukujący Sigma10 ze stali szlachetnej posiada elektroniczny system sterowania WC.
