Renowacja bez dużych szachtów Budynek mieszkalny OMU 93, Berno (CH)
Dawne centrum badawcze i biurowiec przekształcone w nowoczesne mieszkania.
Aby kompleksowo zmodernizować budynek, konieczne było uzyskanie znacznie większej wydajności kanalizacji w tych samych wąskich szachtach, przy jednoczesnym spełnieniu najwyższych wymagań dotyczących ochrony akustycznej. Nowy system Geberit Silent-db20 SuperTube spełnił wszystkie wymagania.
Od biurowca do wysokościowego budynku mieszkalnego

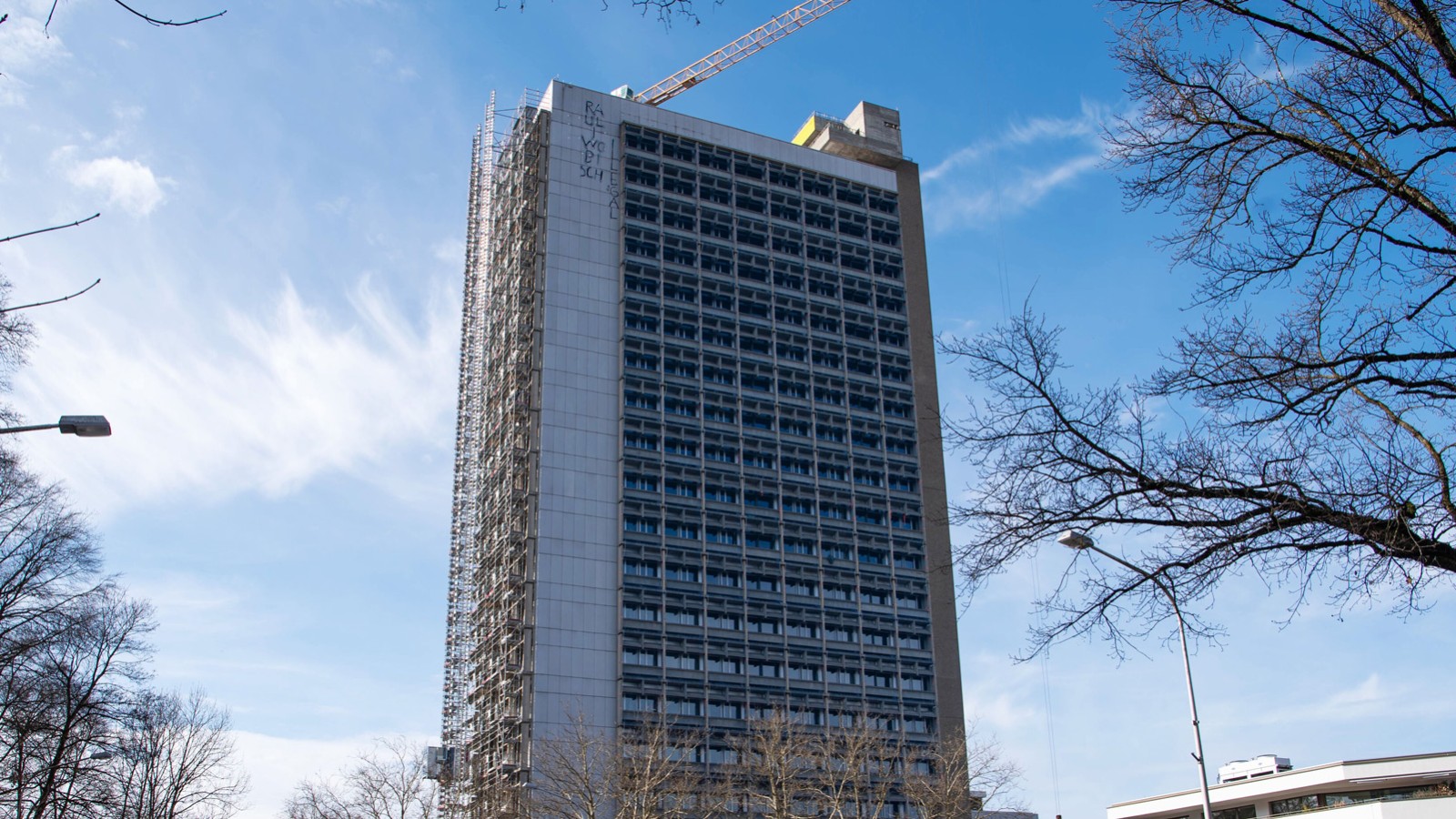

Budynek OMU 93 znajduje się na obrzeżach Berna, a jego architektura była inspirowana stylem szwajcarsko‑francuskiego architekta Le Corbusiera.

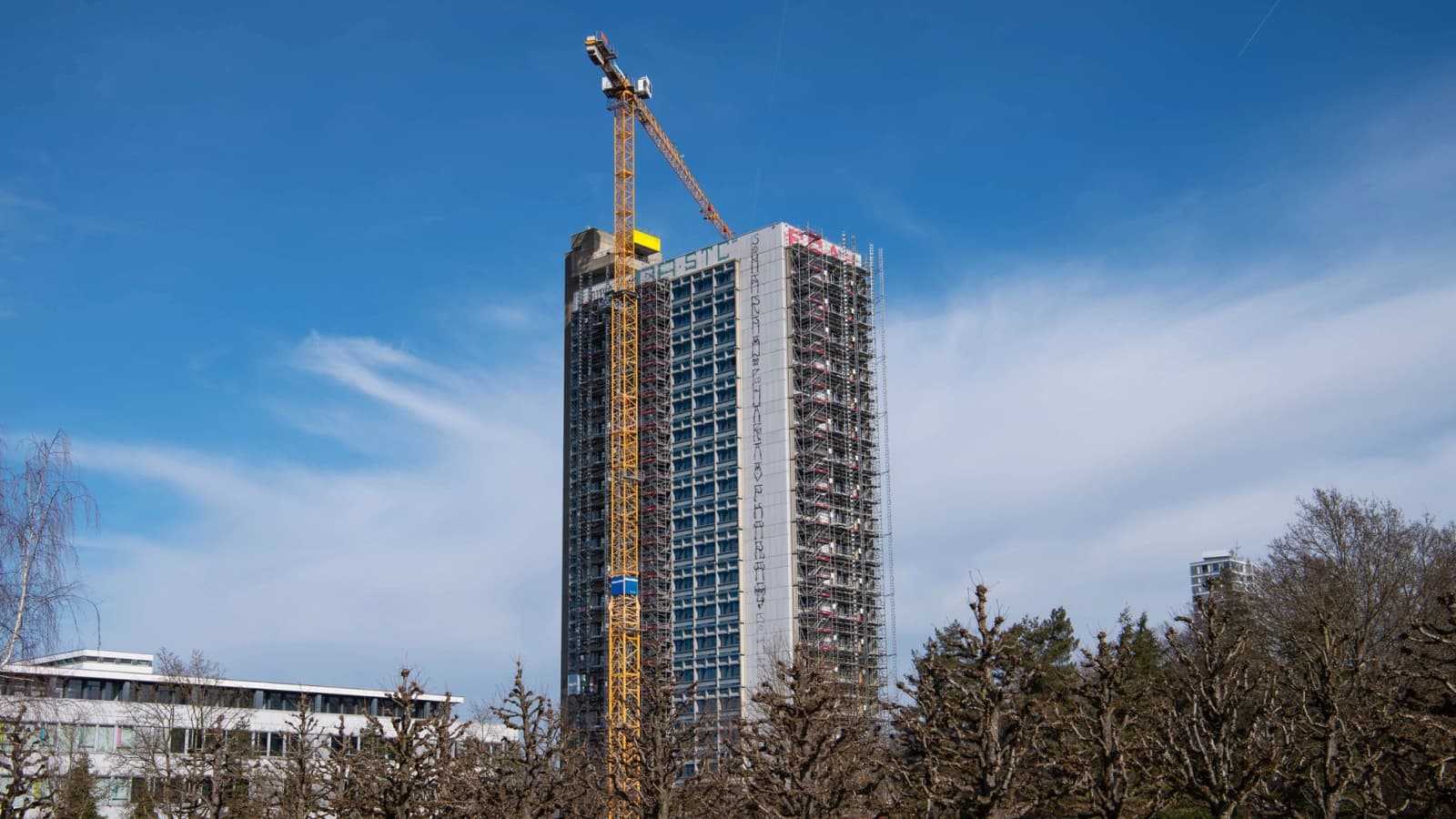

Uderzająca, żelbetowa konstrukcja budynku została ukończona na początku lat 70. jako obiekt badawczy i była wykorzystywana przez dawną państwową firmę telekomunikacyjną PTT do rozwoju technologii łączności. Tę funkcję pełniła do 2014 roku, po czym budynek na krótko służył małym przedsiębiorstwom oraz instytucjom kulturalnym.
Obecnie w budynku znajduje się około 90 nowoczesnych mieszkań rozmieszczonych na 17 kondygnacjach oraz różne przestrzenie publiczne na parterze, które tchnęły nowe życie w okolicę.
System kanalizacyjny Geberit Silent‑db20 SuperTube spełnił wysokie wymagania tego projektu.
Przegląd projektu
Przebudowa na 87 mieszkań
Budynek został całkowicie opróżniony i przekształcony z biurowca w obiekt mieszkalny. Pewnych ograniczeń konstrukcyjnych nie można było zmienić.
Zwiększona wydajność dzięki Geberit Silent-db20 SuperTube
Ze względów konstrukcyjnych deweloperzy musieli zachować istniejące, wąskie szachty kanalizacyjne. Technologia Geberit SuperTube zapewnia doskonałą wydajność odprowadzania ścieków i wymaga bardzo mało miejsca.
Wyższe wymagania w zakresie ochrony akustycznej
Geberit Silent‑db20 SuperTube spełnił rygorystyczne wymagania dotyczące ochrony akustycznej w budynkach mieszkalnych.
Dodatkowy atut: szybki montaż
Do 40% szybszy montaż dzięki mniejszym średnicom rur i braku dodatkowej rury wentylacyjnej.
Opinia klienta
Budynek przeznaczony na cele mieszkalne wymaga znacznie większej wydajności kanalizacji niż biurowiec. Zmiana wielkości istniejących szachtów nie wchodziła jednak w grę – zarówno ze względów konstrukcyjnych, jak i dlatego, że nie chcieliśmy ograniczać cennej przestrzeni mieszkalnej. Dodatkowym wyzwaniem były rygorystyczne wymagania dotyczące ochrony akustycznej. System Geberit Silent‑db20 SuperTube pojawił się dokładnie w odpowiednim momencie i rozwiązał nasz problem.
Masz podobny projekt? Znajdziemy dla Ciebie odpowiednie rozwiązanie.
Wymagania projektu Wysokowydajna kanalizacja z ochroną akustyczną
Przekształcenie budynku w przestrzeń mieszkalną oznaczało konieczność zwiększenia wymaganej przepustowości kanalizacji. Jednocześnie należało spełnić rygorystyczne wymagania dotyczące ochrony akustycznej.
Aby zwiększyć przepustowość kanalizacji, należałoby standardowo zastosować rury o średnicach d125–d160 oraz dodatkową rurę wentylacyjną. Jednak ze względów konstrukcyjnych powiększenie istniejących szachtów nie było możliwe.
Firma Probst + Wieland, odpowiedzialna za projekt instalacji sanitarnych, stanęła więc przed dużym wyzwaniem w zakresie odprowadzenia ścieków z budynku.
Rozwiązanie Geberit Geberit Silent-db20 SuperTube
Geberit był w stanie zaoferować firmie Probst + Wieland, odpowiedzialnej za projekt instalacji sanitarnych, idealne rozwiązanie w postaci systemu kanalizacyjnego Geberit Silent‑db20 SuperTube.
Rury kanalizacyjne Geberit Silent-db20 o wysokiej izolacyjności akustycznej zapewniają ciche i niezawodne odprowadzanie ścieków, a technologia SuperTube pozwala zaoszczędzić miejsce w szachtach instalacyjnych. Dodatkowo zaprojektowanie całego systemu kanalizacyjnego okazało się wyjątkowo proste.

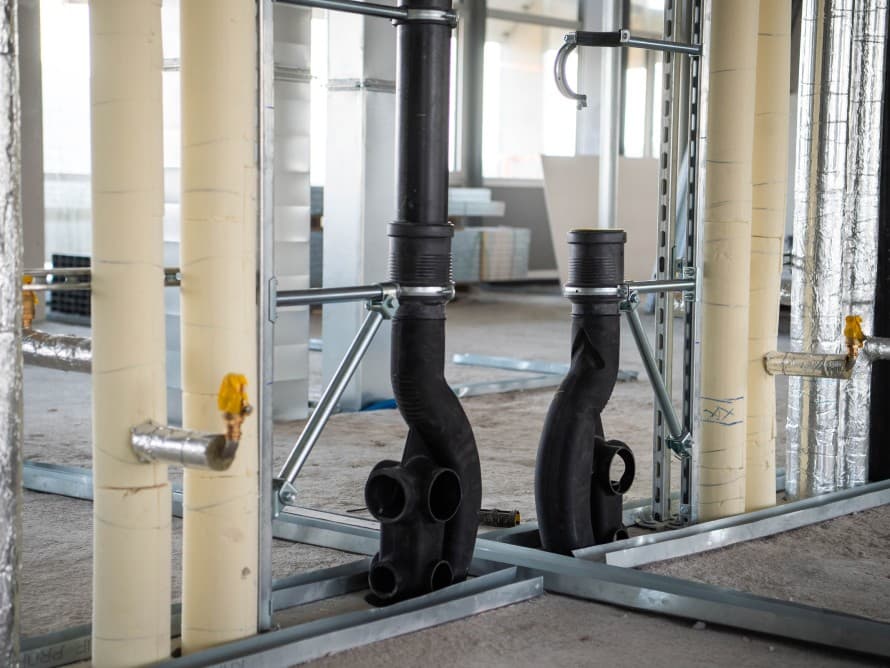

- Mimo wysokości budynku i dużej liczby mieszkań, deweloper osiągnął wymagany zwiększony przepływ ścieków przy użyciu zaledwie kilku pionów kanalizacyjnych – bez konieczności prowadzenia równoległych przewodów wentylacyjnych.
- W systemie SuperTube jest możłiwość podłączenia urządzeń u podstawy pionu, nie ma potrzeby stosowania dodatkowego obejścia.
- W projekcie wystarczyło zastosować rury kanalizacyjne o średnicy d110 zamiast rur d125 lub d160.
Kolejną zaletą była łatwa i szybka instalacja ciągłego przewodu bez dodatkowej wentylacji, nawet w wąskich szachtach. Czas montażu był o około 30–40% krótszy niż w przypadku tradycyjnych rozwiązań.
Fakty
Geberit know-how
Produkty Geberit zastosowane w projekcie
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube jest przeznaczony do odprowadzania wody w budynkach wysokościowych. Spełnia rygorystyczne wymagania dotyczące ochrony akustycznej, pozwala zaoszczędzić miejsce i charakteryzuje się wysoką wydajnością odprowadzania ścieków wynoszącą 12 l/s dla pionów d110.
Profil
Profil
Klient: Turidomus (fundusz inwestycyjny nieruchomości)
Architekt: LYRA
Design: Guggisberg Kurz AG
Liczba kondygnacji: 17
Liczba mieszkań: 87
Zakończenie prac: 2026 r.
