Geberit Mapress Kupfer Solidna klasyka bez lutowania
Klasyka
Bezpieczna obróbka bez używania otwartego ognia

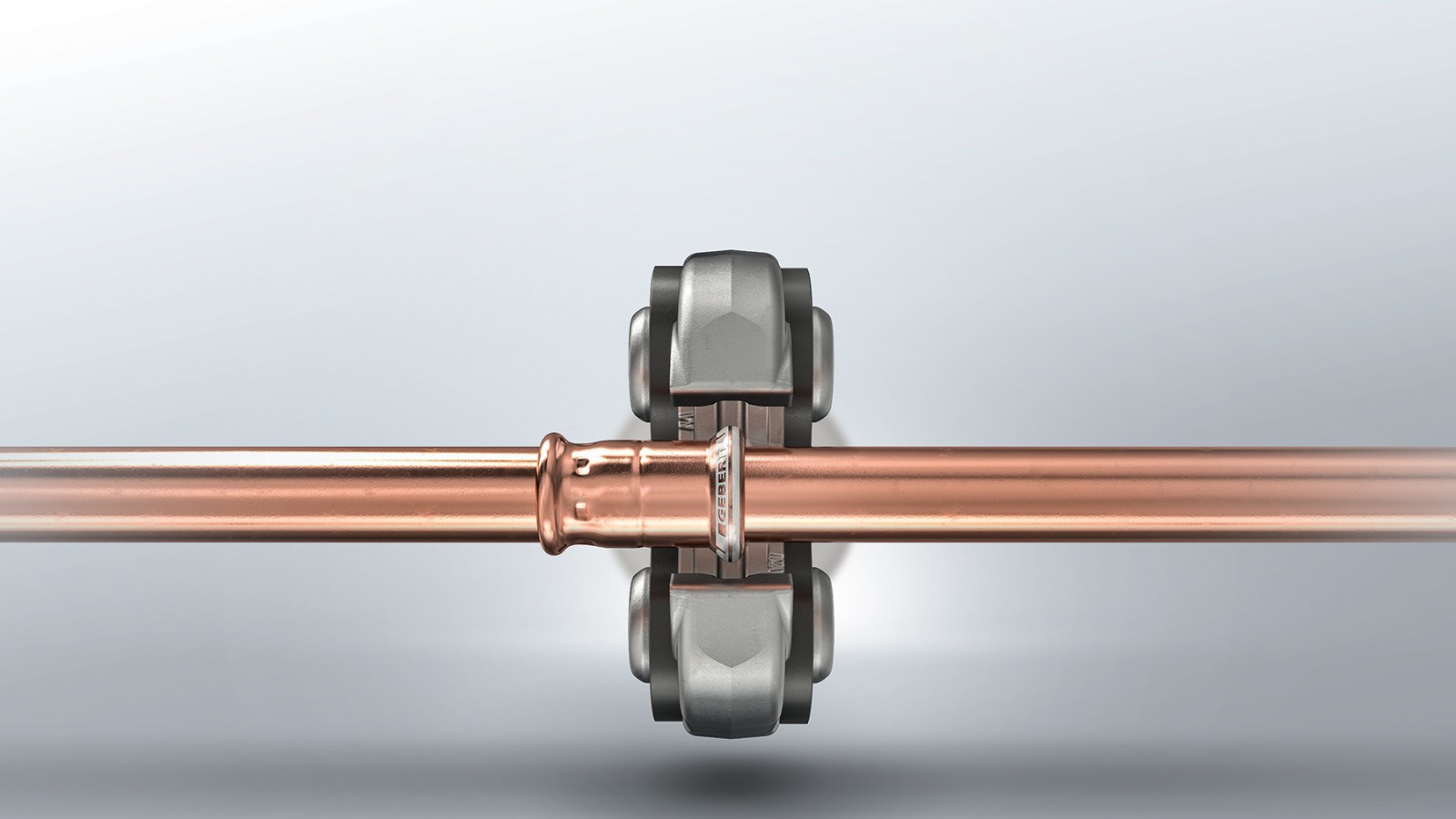

Wielu hydraulików nadal polega na miedzi. Kształtki Geberit Mapress Kupfer są bardzo łatwe do zaciskania. System zaopatrzenia może zostać szybko i rzetelnie zamontowany bez lutowania.
Zastosowania Geberit Mapress Kupfer
- Woda pitna
- Ogrzewanie
- Przemysł
Wiele powodów do zastosowania Geberit Mapress Kupfer
Asortyment
Wymiary
Jedyną pozycją w miedzi oferowaną przez Geberit są kształtki. Pasują one do standardowych rur miedzianych. Geberit zaleca stosowanie rur miedzianych zgodnych z normą DIN EN 1057.
| Średnica znamionowa (DN) | Wymiar d x s (mm) | Dopuszczalna wytrzymałość rury zgodnie z normą EN 1173 | ||
|---|---|---|---|---|
| R220 (wyżarzana) | R250 (półtwarda) | R290 (twarda) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* W trakcie badań zatwierdzających
Geberit nie oferuje rur miedzianych. Na rynku oferowane są zazwyczaj produkty w następującej formie:
- R220: zwoje
- R250: pręty
- R290: pręty
Kształtki

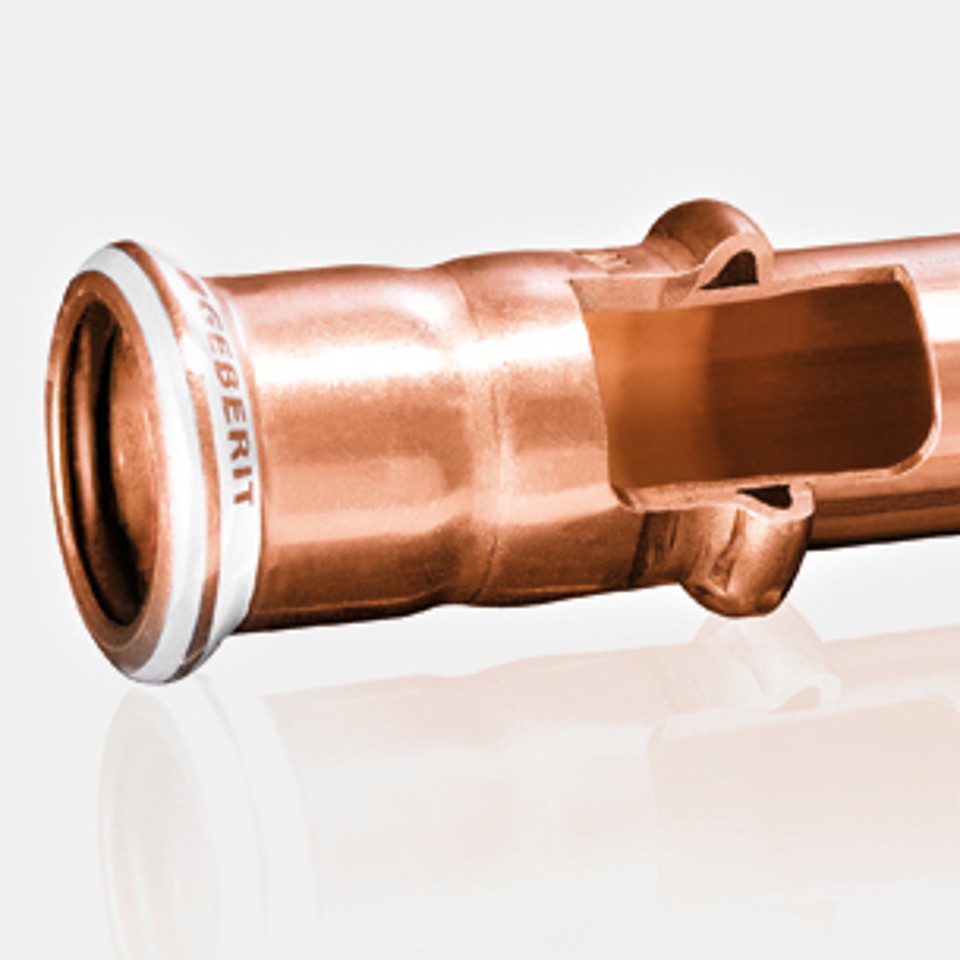

Kształtki miedziane Geberit
- Stop Cu-DHP

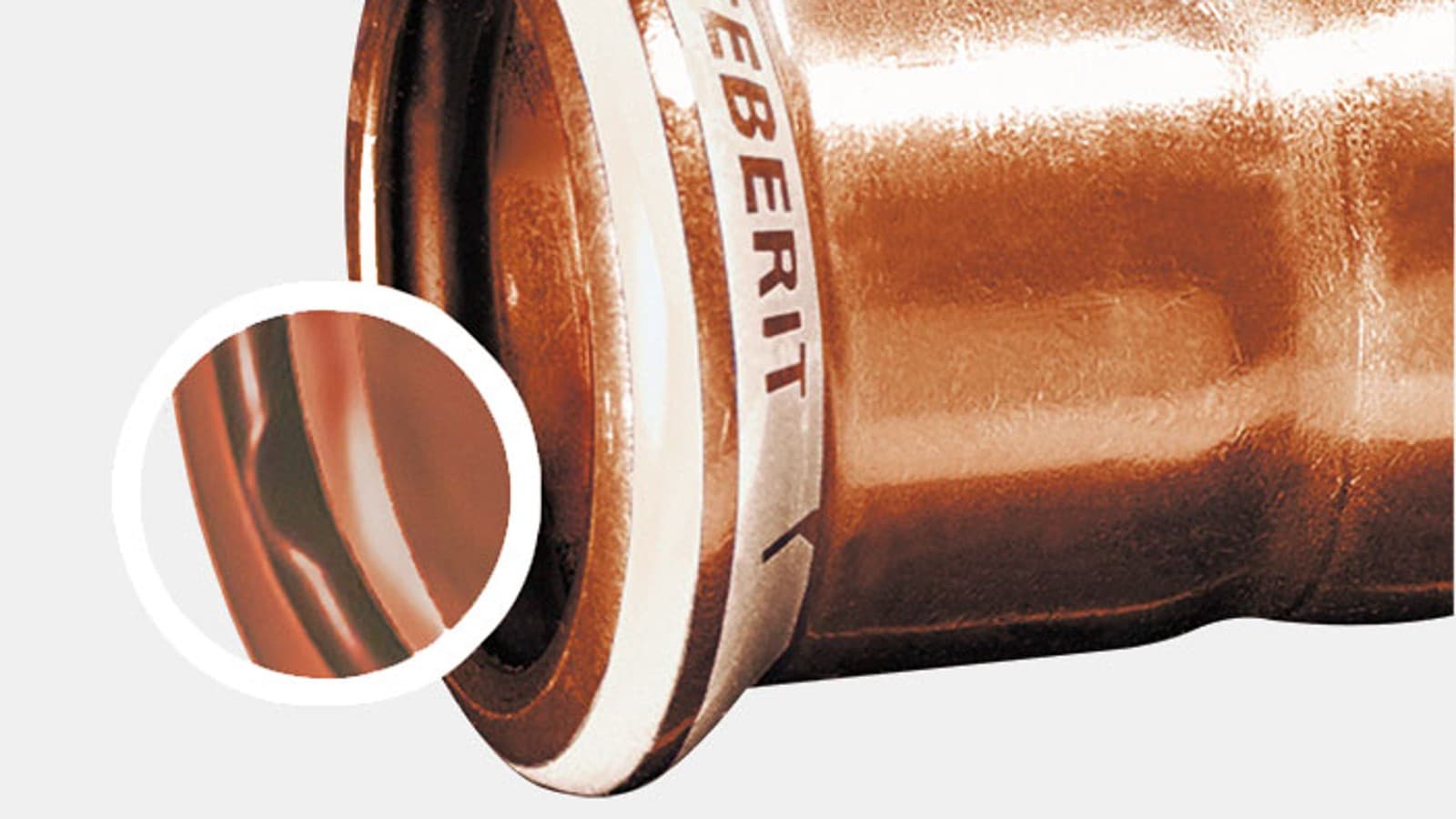

- Biały wskaźnik zaciśnięcia do kontroli prawidłowego zaciśnięcia kształtki
- Biały wskaźnik zaciśnięcia oznacza miedź
- Wymiary nadrukowane na wskaźniku zaciśnięcia
- Zaślepka ochronna chroni kształtki przed zabrudzeniem
- Mogą być one łączone z innymi systemami zaopatrzenia Geberit

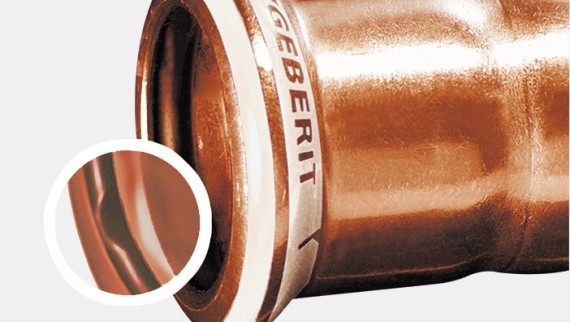

Uszczelki
Czarny pierścień uszczelniający CIIR
- Ciepła i zimna woda pitna
- Woda grzewcza
- Woda chłodząca bez środków zapobiegających zamarzaniu
- Woda chłodząca ze środkami zapobiegającymi zamarzaniu
- Woda w sieci grzewczej ≤ 120 °C
- Woda użytkowa
- Sprężone powietrze (klasa czystości 0–3)
- Podciśnienie
- Gazy obojętne
Kształtki Geberit Mapress Copper są oferowane w standardzie z czarnym pierścieniem uszczelniającym CIIR Geberit Mapress
Czarny pierścień uszczelniający EPDM
- Ciepła i zimna woda pitna
- Woda grzewcza
- Woda chłodząca bez środków zapobiegających zamarzaniu
- Woda w sieci grzewczej ≤ 120 °C
- Woda użytkowa
- Sprężone powietrze (klasa czystości 0–3)
- Podciśnienie
- Gazy obojętne
Niebieski pierścień uszczelniający FKM Geberit Mapress
- Nośnik termiczny (instalacje solarne)
- Oleje mineralne
- Paliwa
- Sprężone powietrze (klasa czystości 0–X)
Podciśnienie
Temperatury pracy:
od -30°C do +120°C
od -25°C do +220°C (krótkoterminowo)
Żółty pierścień uszczelniający HNBR Geberit Mapress
- Gazy naturalne
- Gazy ciekłe
Wymaganie wstępne:
Stosowanie jakościowych rur miedzianych zgodnych z normą DIN EN 1057.

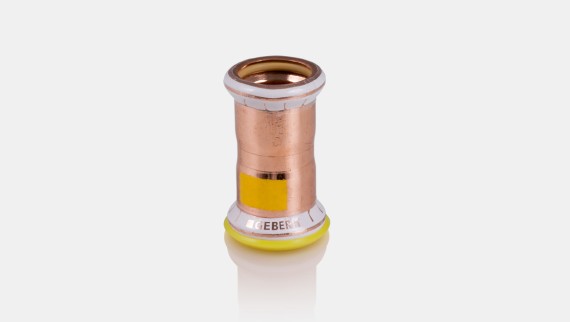

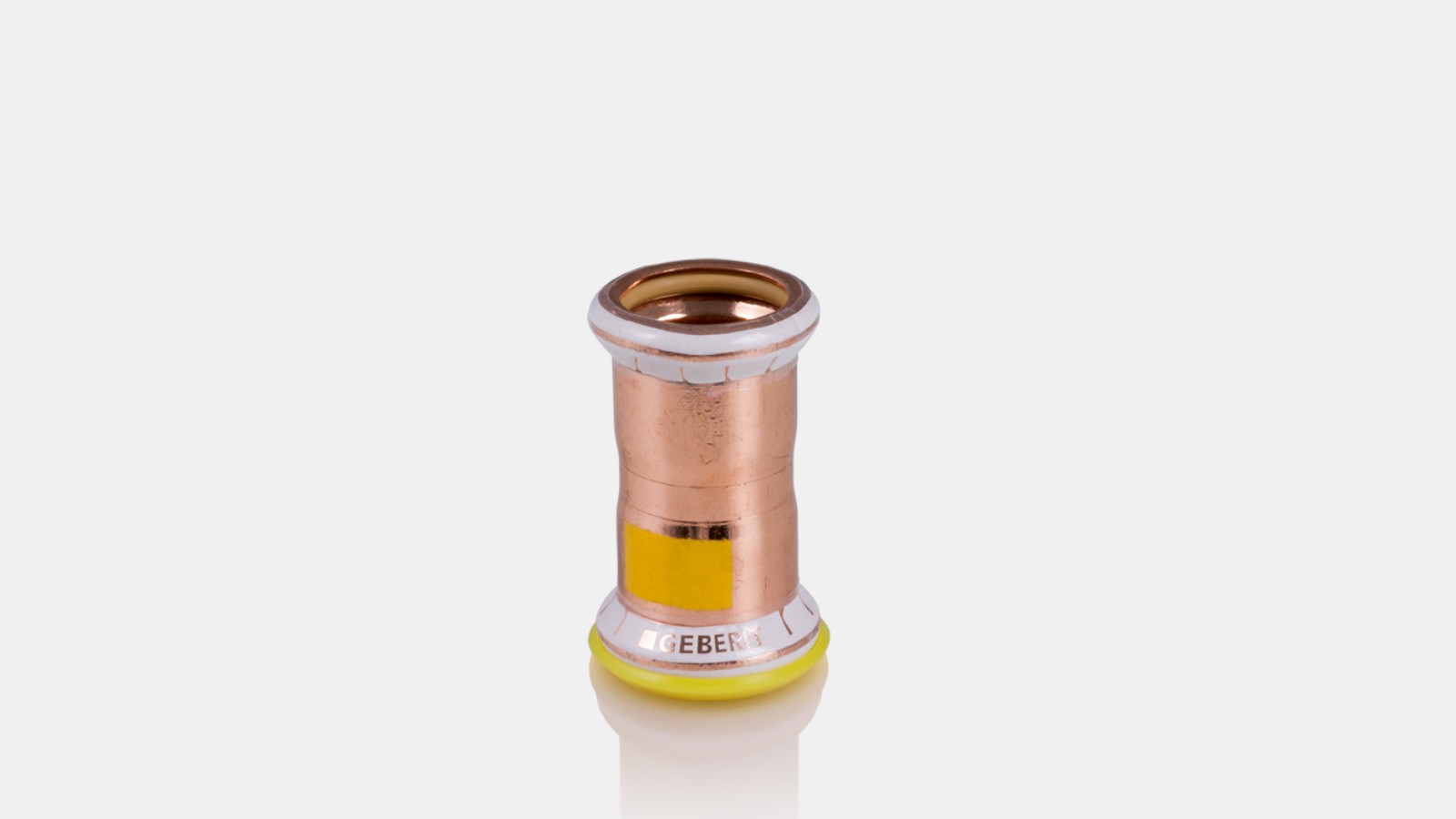

Kształtka Geberit Mapress Copper z żółtym pierścieniem uszczelniającym HNBR została specjalnie opracowana na potrzeby zastosowań gazowych. Jest ona oznakowana żółtym oznaczeniem oraz żółtą zaślepką ochronną.
