28 pięter z technologią SuperTube Wieżowiec mieszkalny DS 90 w Wiedniu (AT)
Efektowny wieżowiec mieszkalny DS 90, z 262 mieszkaniami i 120 apartamentami z obsługą, znajduje się w nowej dzielnicy Nordwestbahnhof w Wiedniu.
Grupa S+B zarządza projektem, realizując w tym miejscu prestiżowy budynek dla nowego właściciela, firmy Greystar.
Cały budynek będzie konstrukcją niskoenergetyczną. Budynek będzie ogrzewany i chłodzony za pomocą termicznie aktywnych płyt podłogowych. Panele fotowoltaiczne na dachu wytworzą część niezbędnej energii elektrycznej.
W ramach tego projektu po raz pierwszy zastosowano system kanalizacyjny Geberit Silent-Pro SuperTube o wysokiej ochronie akustycznej, który nie wymaga stosowania obejść wentylacyjnych.
Przegląd projektu

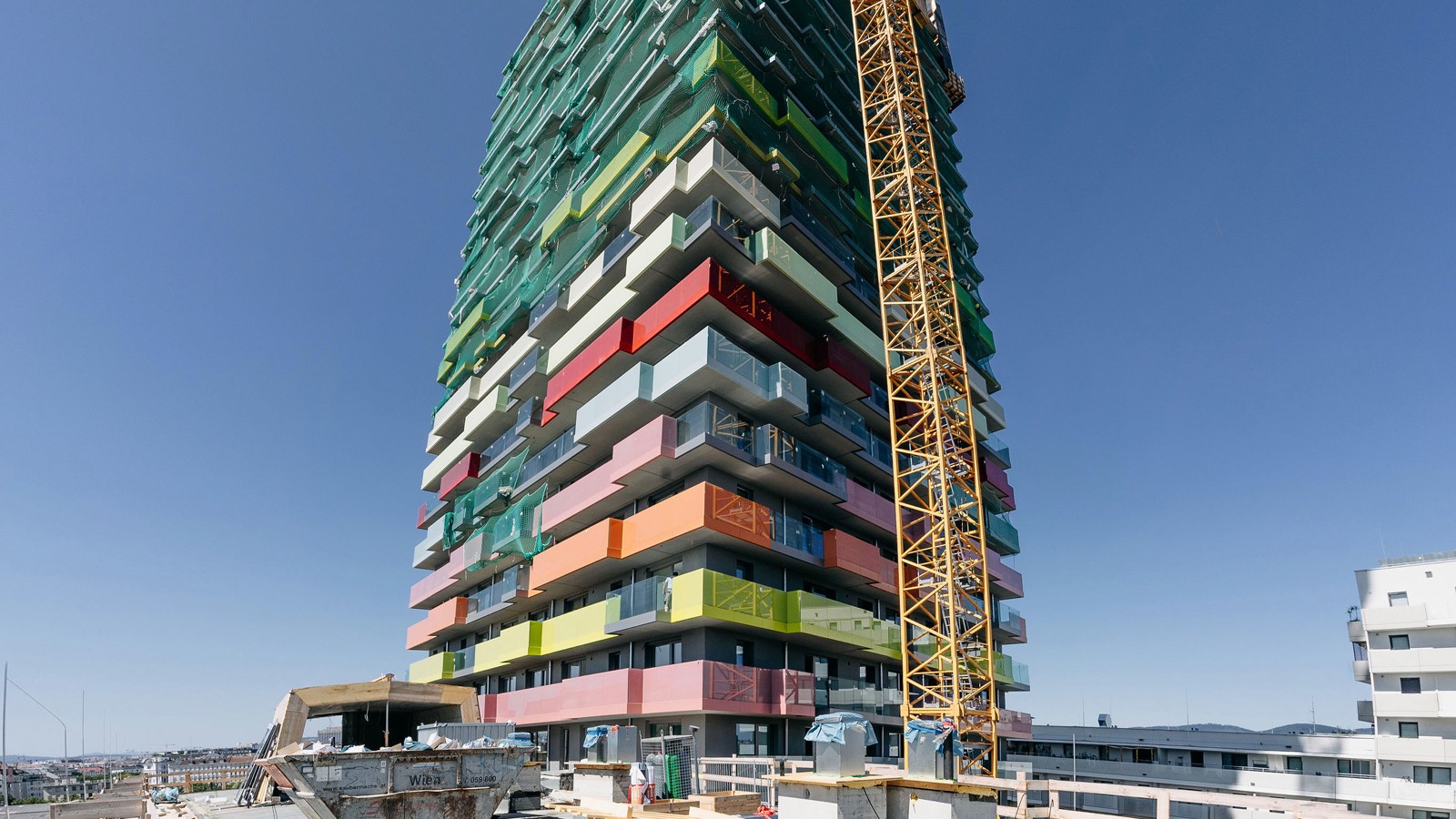

Wieżowiec mieszkalny o wysokości 28 pięter
Budynek z 382 lokalami mieszkalnymi na 28 piętrach stawia dodatkowe wymagania wobec systemu kanalizacyjnego.
Geberit Silent-Pro SuperTube jako rozwiązanie
Dzięki technologii SuperTube instalacja kanalizacyjna mogła zostać zamontowana w sposób oszczędzający miejsce. Rury o wysokiej ochronie akustycznej zapewniają ciszę w pomieszczeniach mieszkalnych.

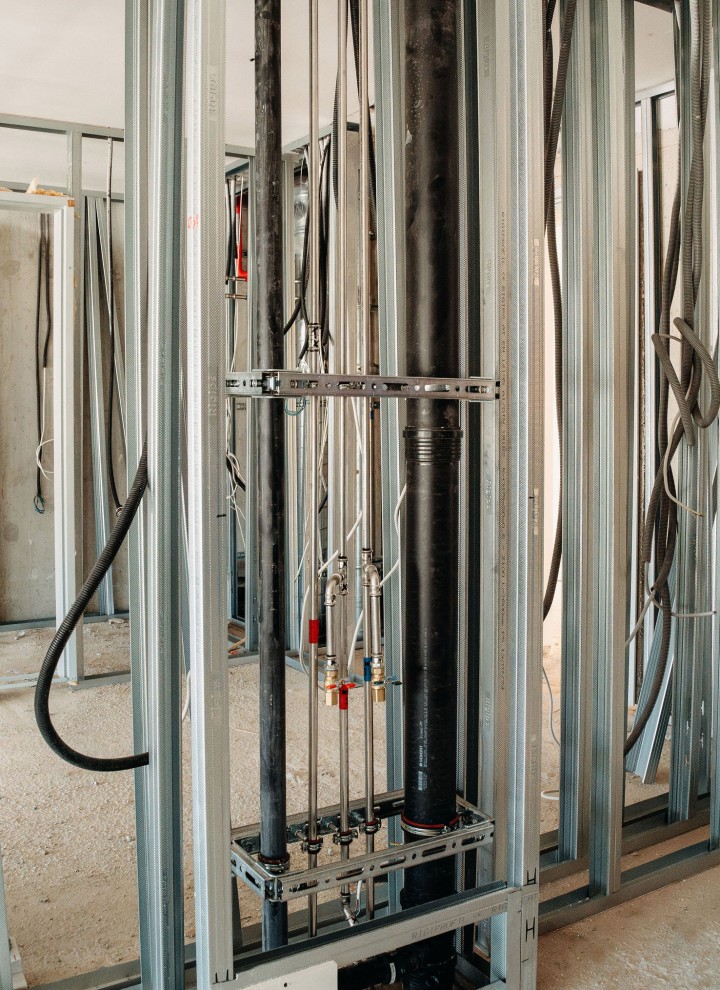

Tylko jeden pion na szacht

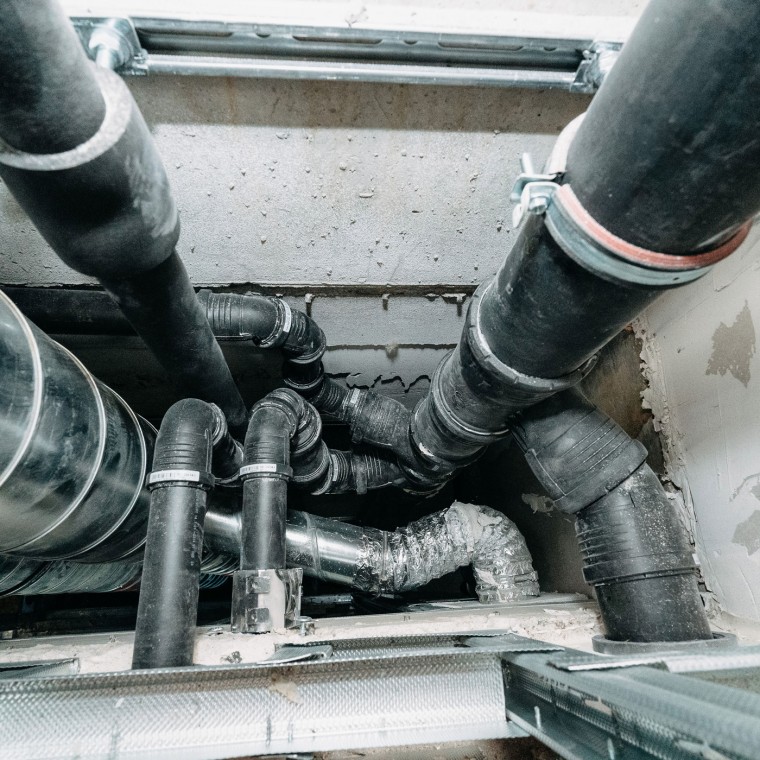

Każdy pion to tylko jedna rura kanalizacyjna do odprowadzania ścieków ze wszystkich podłączonych do niego łazienek i toalet. Dodatkowy pion wentylujący nie jest wymagany.
Zysk wysokości pomieszczenia
W systemie Geberit Silent Pro SuperTube można prowadzić odsadzkę bez spadku do 6 m długości, co w tym przypadku daje nam 1,5 metra więcej wysokości pomieszczenia.
Opinia klienta
„W przypadku tradycyjnego systemu kanalizacyjnego wysokość pomieszczenia w strefie wejściowej zmniejszyłaby się nawet o 1,5 metra ze względu na wymagane nachylenie rury kanalizacyjnej. Dzięki systemowi Geberit Silent-Pro SuperTube rura ta może teraz przebiegać poziomo do sześciu metrów i dopiero potem wymaga nachylenia”.
Andreas Keck, Kierownik Projektu w Grupie S+B
Masz podobny projekt? Znajdziemy dla Ciebie odpowiednie rozwiązanie.
Opis zlecenia Kanalizacja wieżowca mieszkalnego
Ze względu na liczbę pięter oraz wysokość budynku mieszkalnego, system kanalizacyjny w obiekcie DS 90 stawiał przed instalacją kanalizacyjną różnorodne wyzwania.
- Wysoka wydajność odprowadzania ścieków ze względu na dużą liczbę łazienek i toalet.
- Brak miejsca na dodatkowe obejścia u podstawy pionu.
- Spadek dla rur zbiorczych.
W przypadku konwencjonalnego systemu kanalizacyjnego osiągnięcie tak wysokich standardów byłoby praktycznie niemożliwe.
Rozwiązanie Geberit Geberit Silent-Pro SuperTube
Wraz z wykonawcą ESW Gebäudetechnik Grupa S+B zdecydowała się na nowy system kanalizacyjny Geberit Silent-Pro SuperTube. System ten oferuje bezkonkurencyjne zalety, zwłaszcza w wielopiętrowych budynkach mieszkalnych:
- Pomimo wysokości budynku i liczby mieszkań, na każdy szacht potrzebny jest tylko jeden pion, bez równoległej rury wentylacyjnej.

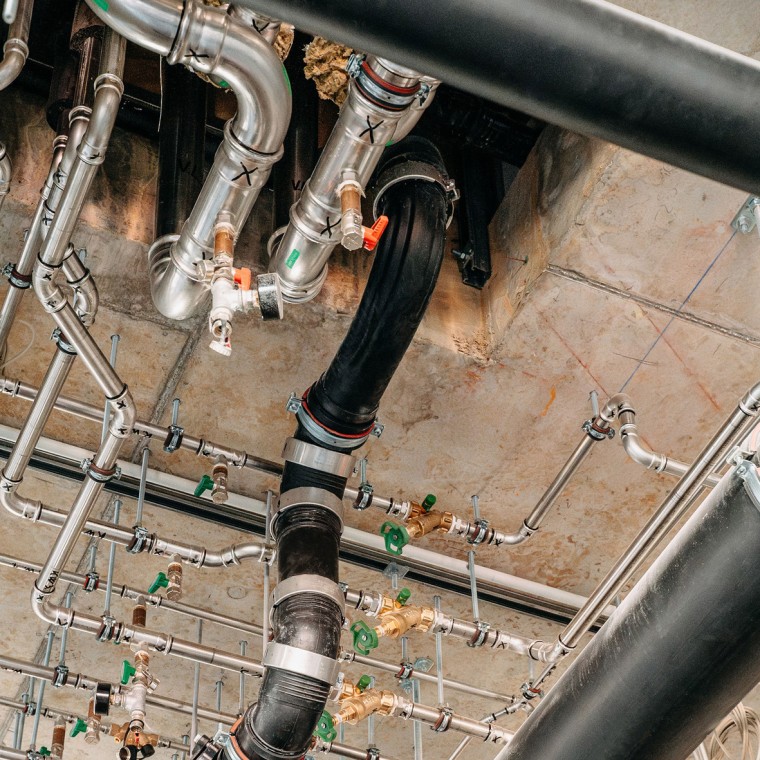

- W obszarze zmiany kierunku nie ma konieczności stosowania obejść u podstawy pionu.

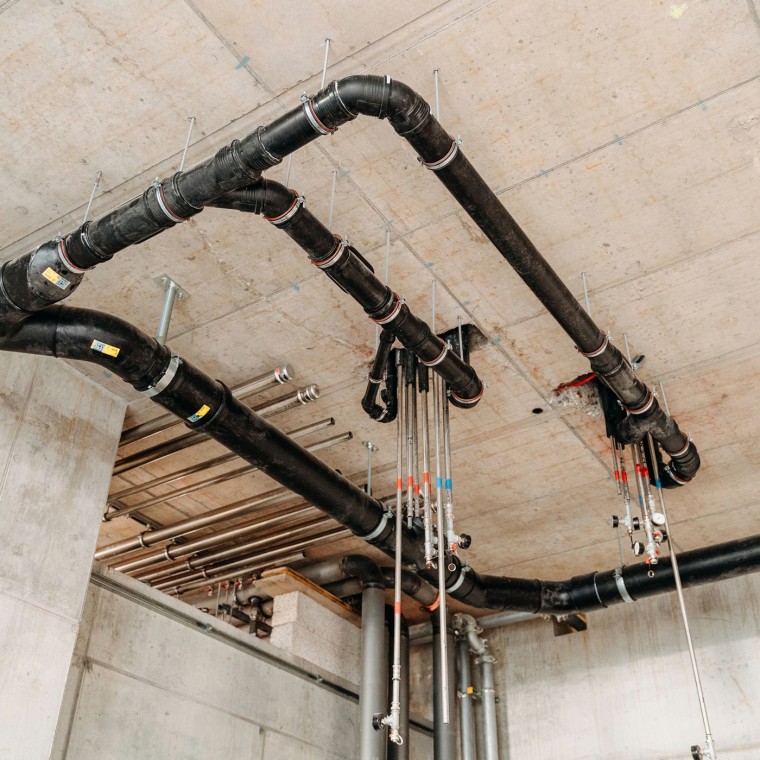

- Dzięki odsadzkom bez spadku do 6 metrów można zaoszczędzić 1,5 metra wysokości pomieszczenia w obszarze rur zbiorczych.
- Łatwiejsze projektowanie systemu kanalizacyjnego.
- Łatwa i dobrze znana instalacja systemu wtykowego.
Geberit Silent-Pro SuperTube charakteryzuje się wysoką ochroną akustyczną, dzięki czemu spełnia normy dotyczące ochrony przed hałasem.
Fakty i liczby dotyczące projektu
Know-how Geberit
Produkty Geberit zastosowane w projekcie
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube to zajmujący mało miejsca system kanalizacyjny przeznaczony do budynków mieszkalnych i domów szeregowych, w których obowiązują rygorystyczne wymagania dotyczące ochrony akustycznej. Kształtki SuperTube są dostępne w następujących średnicach i odpowiadających im wydajnościach przepływu: 6 l/s przy d110 i 4,5 l/s przy d90.
Profil
Profil
Klient: Greystar
Architekt: Biuro Riedl Architekten
Deweloper nieruchomości: S+B Group
Projekt: ESW Gebäudetechnik
Liczba pięter: 29
Liczba mieszkań: 382
Zakończenie budowy: 2024 r.
